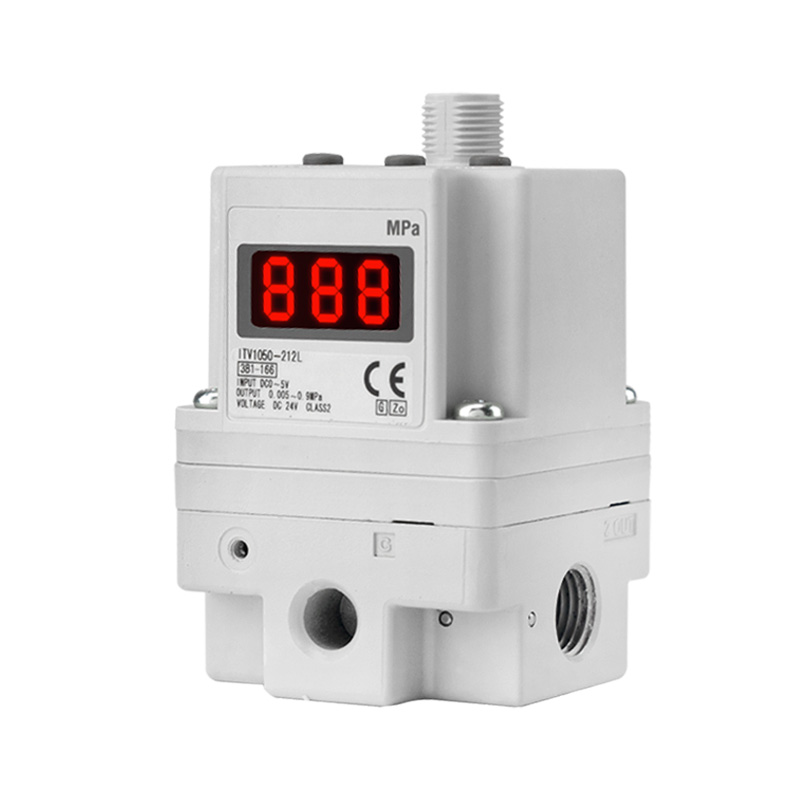

ITV-serien högflödes elektropneumatisk proportionell ventil

Märke: SOLH by Richge Technology

Produktpositionering och arbetsprincip

   1. Produktpositionering

     SOLH ITV-serien högflödes elektropneumatisk proportionalventil är en SMC-utbytbar elektrisk-till-pneumatisk konverteringskomponent. Den realiserar steglös kontinuerlig lufttrycksjustering via elektriska styrsignaler, helt ersätter manuella tryckreduceringsventiler för att uppnå automatisk fjärrstyrning av tryck med hög precision, och är speciellt optimerad för tunga luftförsörjningskretsar med stort flöde.

   2. Kärnfunktion och princip

     -- Kärnfunktion: Konvertera elektrisk styrsignal till steglöst justerbart lufttryck för automatisk och fjärrstyrd tryckreglering

     -- Arbetsprincip: Elektropneumatiskt proportionellt återkopplingssystem med sluten slinga. Inbyggd trycksensor övervakar utgående tryck i realtid och korrigerar automatiskt avvikelser, vilket ger enastående kontrollnoggrannhet och snabb svarshastighet

     -- Miljöskyddsklass: IP65 dammtät och stänksäker, stabil drift i tuffa industriella verkstadsförhållanden

Högflödesseriemodell Snabbreferenstabell

Universal Allmänna tekniska specifikationer

     -- Tillämplig vätska: Torr tryckluft

     -- Max inloppstryck: 1,0 MPa

     -- Omgivnings- och medeltemperatur: -5 ~ +60 ℃

     -- Strömförsörjning: DC24V ±10% (delversioner stöder DC12–15V)

     -- Strömförbrukning: ≤4W (modeller utrustade med kommunikation)

     -- Övervakningsutgångssignal: Analog DC1–5V linjär med faktiskt utgångstryck

     -- Portgängaalternativ: Rc / NPT / G parallellgänga, snabba instickskopplingar tillval

Ingångssignaltyper och modellsuffixdefinition

  1. Tillgängliga styrsignaler

     -- Analog ingång (mainstream): DC0–10V spänningssignal, 4–20mA strömsignal

     -- Flerstegs förinställning: 4-punkts / 16-punkts I/O-funktion för fast tryck

     -- Fältbusskommunikation: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (kräver dedikerat tillbehör för kommunikationskort)

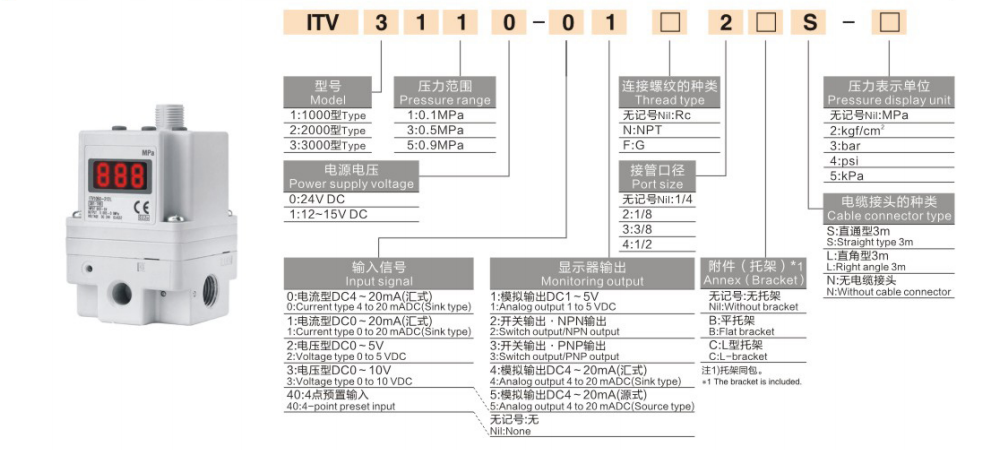

 2. Exempel på modellkod:ITV2050-31F2BN3

     -- ITV2050: ITV2000 mediumflödesserie

     -- 31: G1/4 portgänga

     -- F: Platt monteringsfäste

     -- 2: DC0–10V analog spänningsingång

Kärnproduktfördelar

  1. Kraftigt uppgraderad högflödesprestanda

     -- Maxflödeskapaciteten ökade med cirka 5 gånger jämfört med standard ITV-serier med litet flöde, vilket perfekt uppfyller kraven på snabba fram- och återgående rörelser för cylindrar med stor hål och flercylindrig synkron utrustning.

  2. Utmärkt hög precision och långsiktig stabilitet

     -- Kontrollnoggrannhet inom ±1 % F.S., ultrasnabb svarshastighet och små tryckfluktuationer, idealisk för precisionsmontering, halvledarbearbetning, automatisk beläggning och andra högstandardiserade produktionslinjer.

  3. Kompakt lättviktsoptimerad kontur

     -- ITV2100 modellvikt reducerad med 19 % jämfört med föregående generation, flexibelt fäste och basmontering för att passa begränsat installationsutrymme.

  4. Användarvänlig intelligent drift

     -- Inbyggd digital LED-display med hög ljusstyrka för visualisering av tryckvärde i realtid; utrustad med självdiagnosalgoritm och fellarmutgång för att förenkla felsökning och underhåll på plats.

Typiska industriella tillämpningsscenarier

     -- Tryckreglering för cylindrar med stort flöde och pneumatiska ställdon: Förpackningsmaskiner, automatisk utmatnings- och limutrustning

     -- Flerstegs automatisk tryckväxling: svetsutrustning, nitstationer, film- och trådspänningskontrollsystem

     -- Ultraprecisions pneumatiska processslingor: halvledartillverkning, optisk testning, medicinsk precisionsautomationsutrustning

     -- Centraliserad fjärrtryckjustering på automatiserade produktionslinjer: Byt ut flera uppsättningar manuella regulatorer för digital tryckkontroll med ett enda stopp

Riktlinjer för val av modell

     -- Välj serie efter önskad flödeshastighet: ITV1100 för mikrolitet flöde, ITV2100 för universellt medelflöde, ITV3100 för högflödesutrustning för tung användning

     -- Bekräfta justerbart tryckområde för att helt täcka alla processarbetstryckskrav (0,005–0,9 MPa fullt område valfritt)

     -- Match styrsignaltyp: DC0–10V analog spänning som standardval; välj ett dedikerat kommunikationskort om digital fältbussstyrning behövs

     -- Bekräfta monteringsform: Basfäste / sidofäste / fäste för att matcha luftledningslayouten på plats

Sammanfattning av en mening

     SOLH ITV högflödes elektro-pneumatisk proportionell ventil realiserar steglös digital tryckjustering via elektriska styrsignaler, utrustad med ultra-stor flödeskapacitet, IP65 industriskydd och multi-typ analog/fieldbus signalgränssnitt, som fungerar som kärnstyrningskomponenten för fjärrstyrd, högprecision, högvolym lufttrycksreglering i alla automatiserade pneumatiska system.
