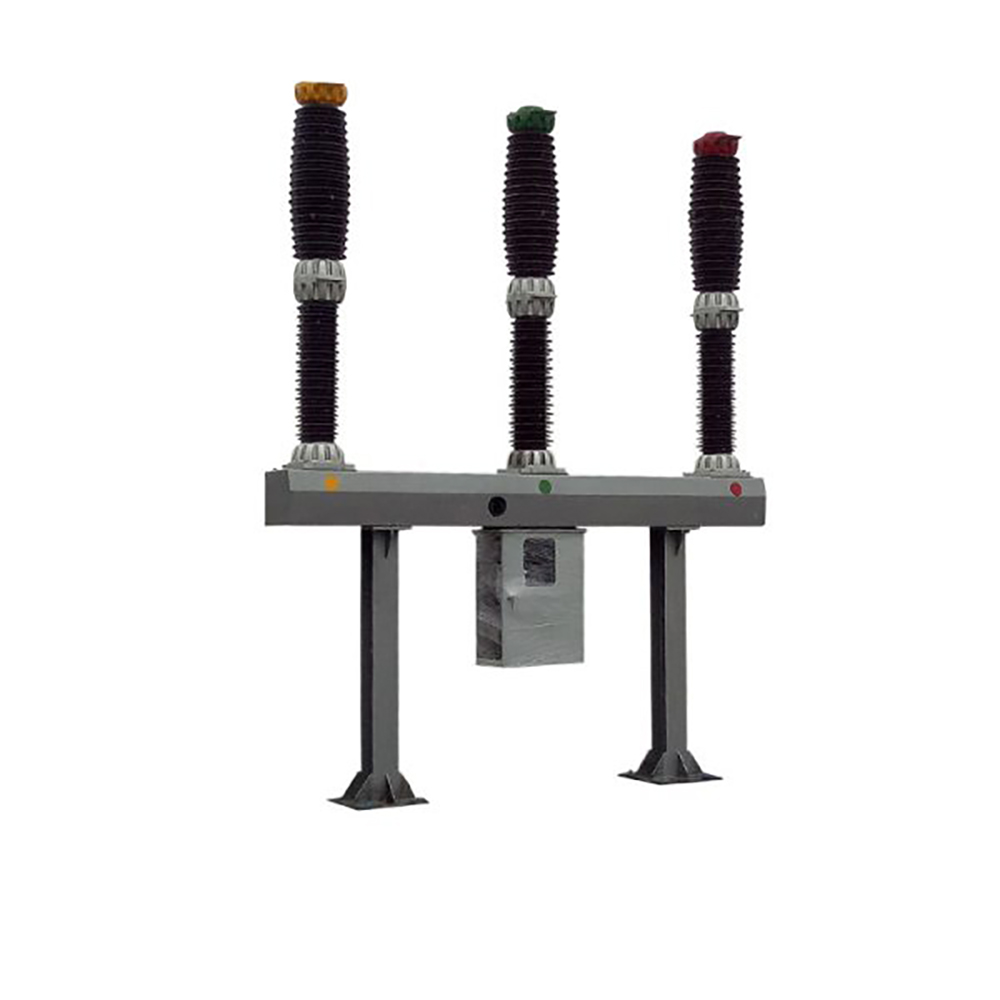

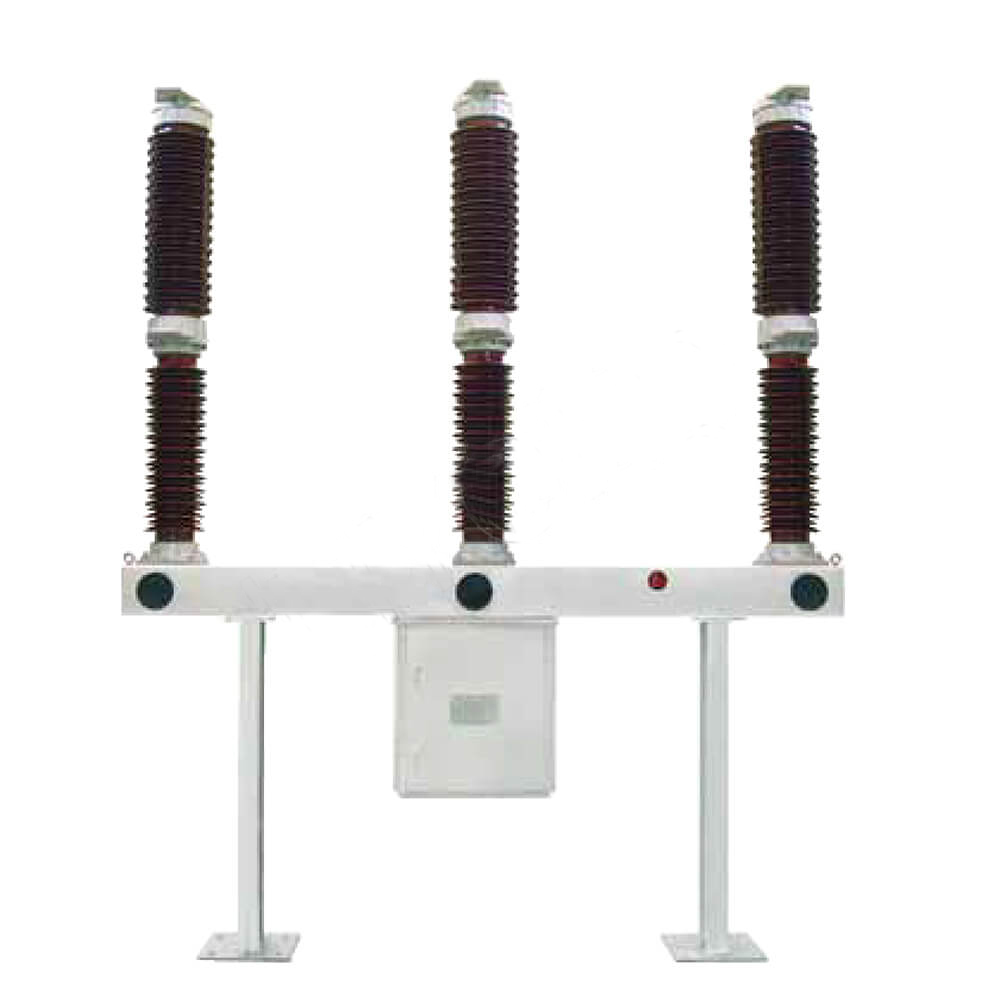

LW36-126 110KV 126KV utomhus SF6-brytare

LW36-126 110KV 126KV utomhus SF6-brytare

LW36-126/145 är en kombinerad apparat inklusive en SF6 Live Tank Circuit Breaker med självblastbågeutrotningsteknik. Kretsbrytarna är tillgängliga för enstaka eller tre poloperation ， den används för att bryta nominellt ström, felström eller för att byta elektriska linjer och därmed inser de kontrollerande och skyddet av kraftsystemet. Den kan regelbunden drift och kan också användas som anslutning av brytare. Den nya vårens driftsmekanism säkerställer hög tillförlitlighet och säkerhet.

LW36-126/3150-40 Självoliktad högspänning SF6-brytare är en utomhusbrytare utformad för högspännings-AC-system. Det är idealiskt för användning i elektriska rutnät med en maximal spänning på 145 kV och en nominell frekvens på 50Hz. Denna brytare används för att avbryta nominella strömmar, felströmmar eller för att byta kretsar, vilket ger väsentlig kontroll och skydd för kraftsystem. Det är också lämpligt för användning som länkbrytare i nätverkssamtal.

Denna produkt använder SF6 -gas som både bågens släck och isolerande medium. Den är utrustad med den senaste självförsörjade ARC-släcktekniken och har en ny fjäderdriven mekanism. LW36-126/3150-40 erbjuder lång elektrisk livslängd, låg drift, låg brus och hög tillförlitlighet, vilket gör det till det mest pålitliga valet för områden med hög höjd eller 132kV kraftsystem. Det kan också ersätta importerade produkter av samma typ.

Strukturella funktioner

Circuit Breaker antar en trefas porslinskolonnstruktur med en break-struktur. De tre faserna är utrustade med en vårens driftsmekanism, som är centralt arrangerad och trefasen drivs, så utseendet är nytt och utsökt. Kretsbrytaren använder SF6 -gas som isolering och båge släckmedium. Under driften är den trepoliga SF6-gasen i brytaren ansluten, och ett stillhetsrelä av pekstyp används för att övervaka dess tryck- och densitetsframsteg. På grund av principen om släckning av självenergi och den optimerade designen i brytarens rörelsesystem förbättras den mekaniska effektiviteten effektivt och driftsarbetet minimeras;

Utmärkt brytningsprestanda och långt elektriskt liv;

Monteringsramen och stödet är tillverkade av högkvalitativa stålplattor som är böjda som helhet. Ytbehandlingen antar hot-dip galvaniseringsprocess. Alla exponerade fästelement är gjorda av höghållfast material och varm-dip galvaniserade eller standarddelar i rostfritt stål. Mekanismboxskalet är tillverkat av rostfritt stål, så produkten har utmärkt korrosionsbeständighet; hög mekanisk tillförlitlighet och kan manövreras ofta;

På grund av den inneboende höga isoleringsstyrkan hos svavelhexafluoridgas och den optimala kontaktrörelsen för brytaren bryter brytaren den kapacitiva strömmen utan reignition; Den externa isoleringsnivån är hög, den externa isoleringen är utformad med ett stort krypavstånd, krypförhållandet är ≥31 mm/kV och smutsmotståndets prestanda är utmärkt. Det kan också fungera säkert i hårda miljöer;

Stark strömförsörjningskapacitet: Temperaturökningstestet utförs enligt 1,2 gånger den nominella strömmen 3150A, det vill säga 3780A, och det finns fortfarande en stor marginal för temperaturökningen vid varje punkt;

Produktens övergripande utseende är kompakt, installationen och idrifttagningen på plats är bekväm och underhållsarbetsbelastningen är liten.

Applikationer:

Kraftnätskydd: Används i stor utsträckning i 132 kV eller högre spänningseffektnät för skydd och kontroll.

Växlingsoperationer: Lämplig för kretsomkoppling och som en länkbrytare i kraftsystemets sammankopplingar.

Användning av hög höjd: Idealisk för användning i områden med hög höjd på grund av dess robusta design och avancerad teknik.

Miljöförhållanden för användning

Normala miljöförhållanden för användning uppfyller följande krav:

a) omgivande lufttemperatur -25 ℃ (-40 ℃) ~ +40 ℃;

b) höjd ≤2500 m (2000m);

c) vindhastighet ≤34 m/s;

d) daglig temperaturskillnad ≤25 ℃;

e) solskenintensitet ≤1000W/m;

f) Jordbävningsresistensnivå Jordbävningsintensitet 8 grader (horisontell acceleration 0,2 g, vertikal acceleration 0,1 g);

g) Isktjocklek ≤10 mm;

h) luftföroreningsnivå överstiger inte nivå ⅲ i GB/T 5582;

i) Installationsplats utomhus.

Om användaren har särskilda krav för användningsmiljöförhållandena kan de förhandla med Liyond -experter.

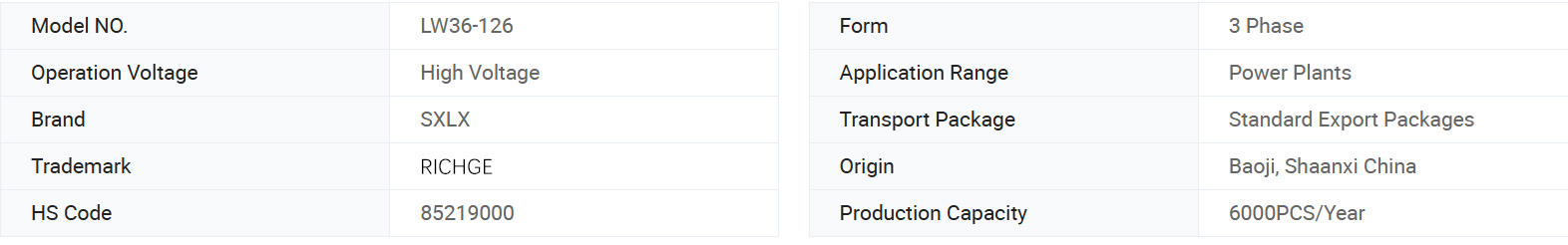

Grundinformation.

Tekniska parametrar

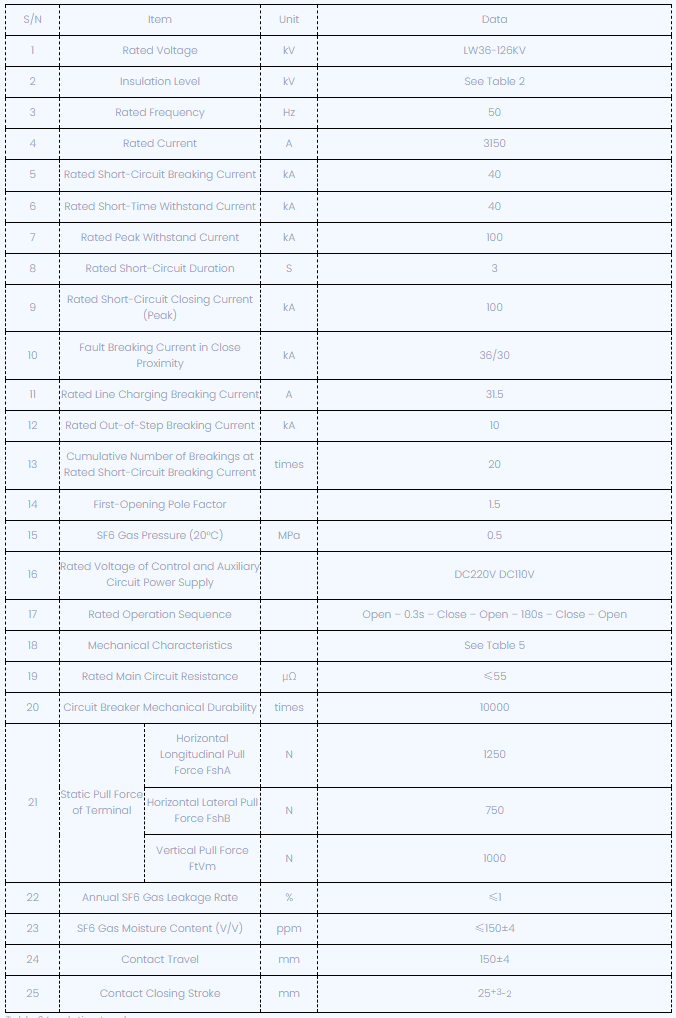

LW36-126 SF6 Circuit Breaker Tekniska parametrar

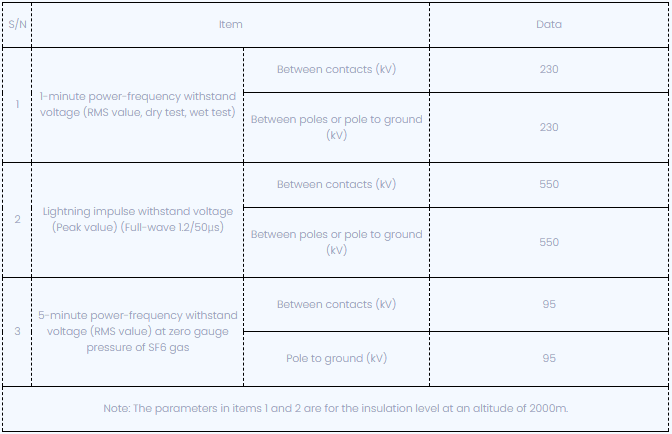

Tabell 2 isoleringsnivå

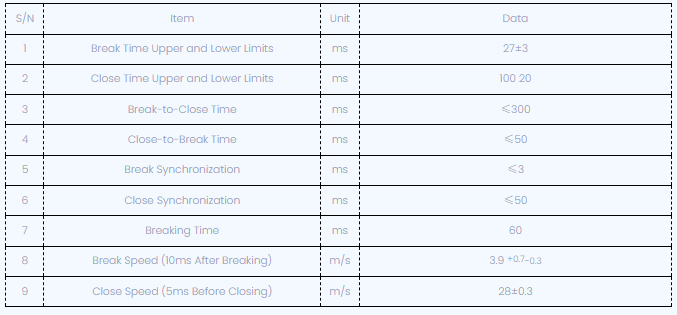

Tabell 3 Mekaniska egenskaper

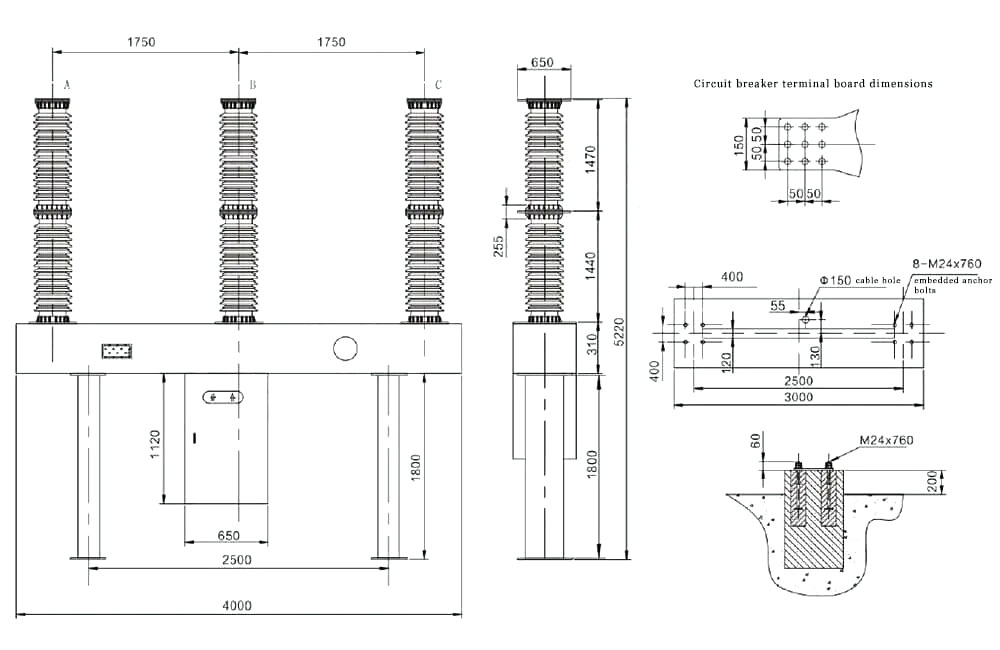

Teknisk ritning

LW36 SF6 Circuit Breaker beställningsmeddelande

Brytare modell och specifikationer;

Klassade elektriska parametrar (spänning, ström, brytström etc.)

Miljöförhållanden för användning (omgivningstemperatur, höjd, miljöföroreningsnivå)

Nominell styrkrets elektriska parametrar (nominell spänning för energilagringsmotor, nominell spänning för öppnings- och stängningsspole);

Namn och mängd reservdelar, specialutrustning och verktyg som krävs (måste beställas separat);

Ledningsriktning för den primära övre terminalen.

LW36 SF6 Circuit Breaker beställningsmeddelande

Brytare modell och specifikationer;

Klassade elektriska parametrar (spänning, ström, brytström etc.)

Miljöförhållanden för användning (omgivningstemperatur, höjd, miljöföroreningsnivå)

Nominell styrkrets elektriska parametrar (nominell spänning för energilagringsmotor, nominell spänning för öppnings- och stängningsspole);

Namn och mängd reservdelar, specialutrustning och verktyg som krävs (måste beställas separat);

Ledningsriktning för den primära övre terminalen.
