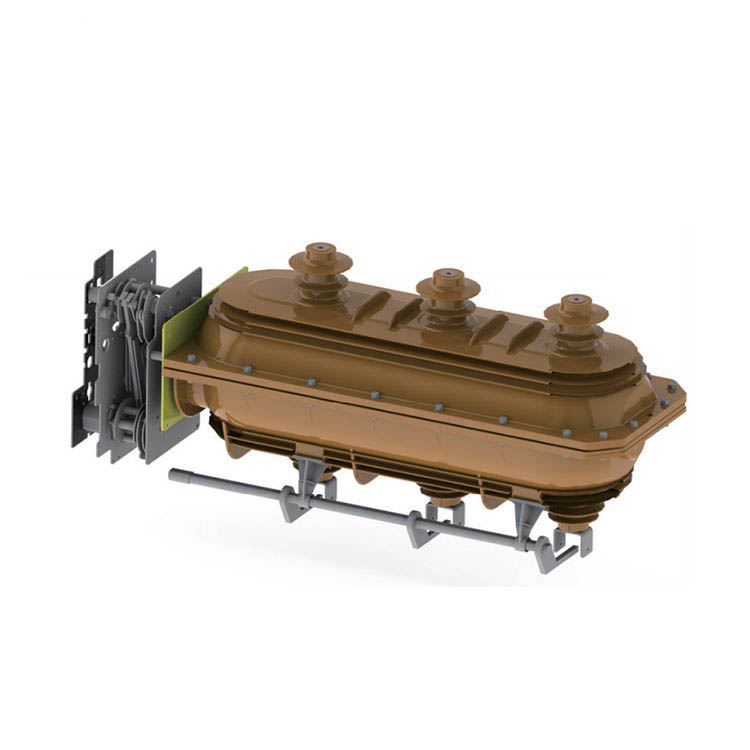

FLN36-24D inomhus högspänning SF6 Lastbrytningsomkopplare lbs

FLN36-24D inomhus högspänning SF6 Lastbrytningsomkopplare lbs

    Det kan delas upp i två typer: fln □ -24KV (k typ enstaka fjäderdriftmekanism), flrn □ -24kv (en typ dubbelfjäder driftsmekanism). Den senare typen kan vara utrustad med säkringskombination, med kontroll och skyddsfunktion, som kan användas för strömförsörjning och transformatorstation som en skydds- och kontrollanordning, särskilt lämplig för ringhuvudenhet, kabelfördelningsbox och omkopplingsstation.

Manuell driftsmekanism

K Typ Spring Dual-Function Driftsmekanism:

Som en inloppskontrollenhet för FLN □ -24KV är arbetsprincipen för kypens driftsmekanism för kyp.

Jordningsoperation: Drivet av handtaget, övre vevarmen roterar och pressar våren 2 för att lagra energi, när maxenergin når fortsätter att rotera rangarm, energilagringsfjädern börjar frigöra energi och driva den övre trigger, gör att anslutningsfältet kan köra vevarmen, vevarmen roterar och driver den rörliga kontaktorn för att smörta.

Slå på drift: Drivet av handtaget, nedre vevarmen 1 roterar, trycker på våren 2 för att lagra energi, när energin släpps, driver den avtryckaren 8, gör att anslutningsstången kan driva vevarmen, vevarmen roterar och driver den rörliga kontaktorn och lastbrytningsbrytaren slår på.

Stäng av drift: Vrid huvudaxelvevarmen moturs med handtaget, släpp energilagringsfjädern och lastbrytningsbrytaren stängs av.

En typfjäderfunktionens driftsmekanism:

Som en utloppskontrollenhet för FLRN □ -24KV. Arbetsprincipen av en typmekanism är samma som K-typ, dessutom har den säkringsflikare Trip-funktion. För en typmekanism. Elektromagnetisk resa är också tillgänglig för kundernas krav.

Slå på drift: Drivet av handtaget roterar nedre vevarmen 1 för att trycka på våren 12 och stänga av våren 8 samtidigt för att ge tillräcklig energi som krävs genom att stänga av. När den nedre vevarmen 1 spännar stiftet och driver utlösaren för att röra sig, gör det att det nedre rullhjulet snubblas och släpper omkopplaren på fjäder- och lastbrytningsomkopplaren slår på.

Stäng av driften: Tryck på avstängningsknappen eller tryck på Trip Pin 2 med säkringsfallaren, släpp fjäder- och lastbrytaren stängs av.

Jorddrift: Jorddrift av en typmekanism är densamma som för K -typ.

Motoriserad driftsmekanism ：

Motordrift kan läggas till båda typerna av driftsmekanismer, vilket innebär att den kan användas manuellt eller motoriserat.

Driftspänning: DC48V AC/DC 110V 220V

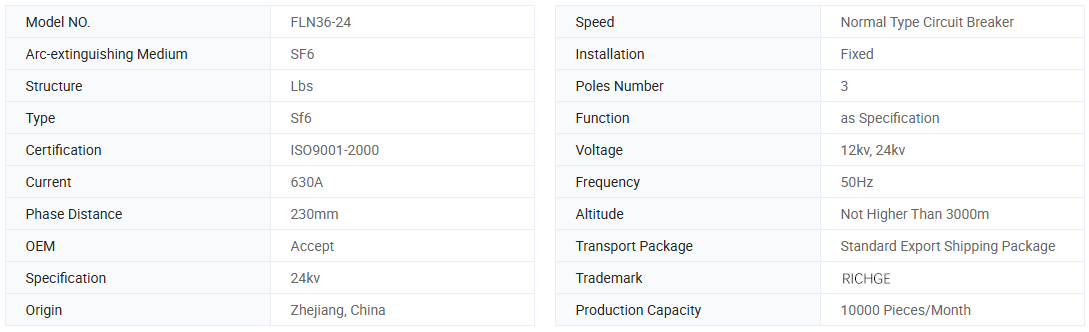

Grundinformation.

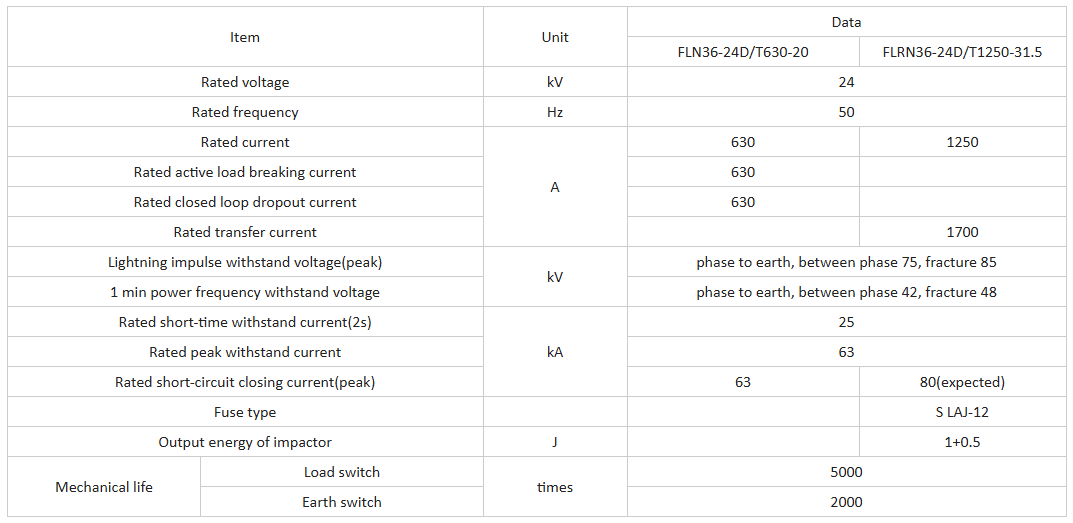

Tekniska parametrar

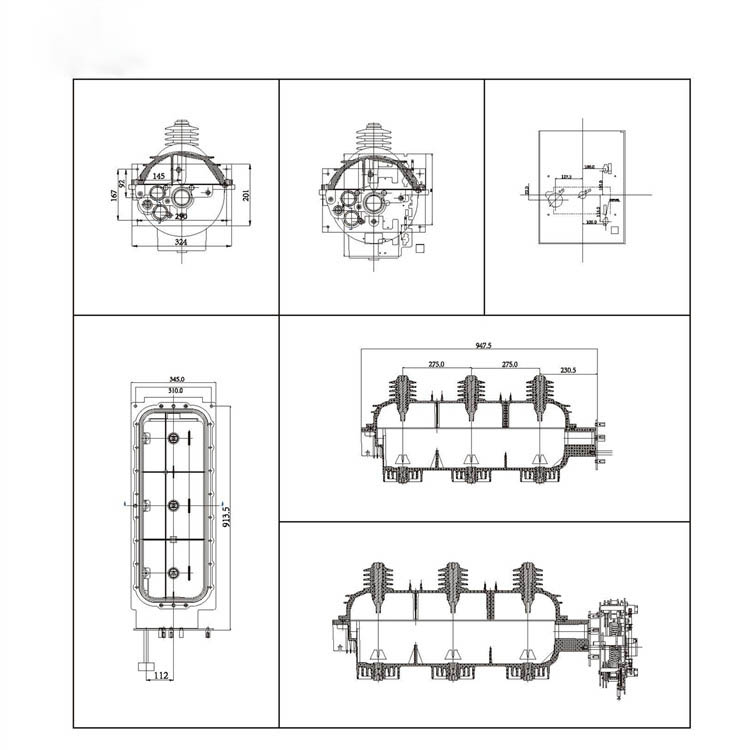

Ritning

Tillämpliga villkor

1.AMBIENT TEMPERATUR: MAX.+40 ° C; Min.-35ºC.

2. Humidity: Maximal genomsnittlig relativ fuktighet Daglig genomsnitt: ≤ 95%; Månatligt genomsnitt. ≤90%.

3.Titude: ≤ 2000m.

4.Seismisk resistens: 8 grader.

5. Den omgivande luften ska vara fri från frätande, brandfarliga gaser, vattenånga osv. Och bör inte utsättas för ofta och allvarliga vibrationer.

6. Årets läckageshastighet; ≤0,1%.

Vanliga frågor

F: Är du handelsföretag eller tillverkare?

S: Vi är fabrik med mer än 20 års erfarenhet inom detta område.

F: Kan jag få ett prov före bulkordern?

S: Ja, vi välkomnar provorder för att testa och kontrollera kvalitet. Blandade prover är

godtagbar.

F: Kan vi skriva ut vårt logotyp/ företagsnamn på produkter?

S: Ja, naturligtvis accepterar vi OEM och behöver sedan att du ger oss varumärkesbehörighet

F: Accepterar du produktanpassning?

S: Ja, naturligtvis, ge specifika ritningar eller parametrar, vi kommer att citera dig efter utvärderingen

F: Hur lång är din leveranstid?

S: I allmänhet är det 5-10 dagar om varorna finns i lager. eller det är 15-20 dagar. Om varorna inte finns i lager är det enligt mängden

F: Hur löser man kvalitetsproblem efter försäljning?

S: Ta bilder av kvalitetsproblemen och skicka dem till oss för vår kontroll och bekräftelse, vi kommer att göra en tillfredsställande lösning för dig inom tre dagar.

F: Vad är dina betalningsvillkor?

S: 30% t/t i förväg, balans före leverans.
