LW8-40.5 35kV utomhus AC High Spänning SF6 Circuit Breaker

LW8-40.5 35kV utomhus AC High Spänning SF6 Circuit Breaker

       LW8 (A) -40.5 utomhus AC SF6-brytare är en trefas, 50Hz utomhushögspänningselektrisk anordning utformad för användning i kraftsystem med en nominell spänning på 40,5 kV. Den använder SF6-gas som det båge-kylande och isolerande medium, med en komprimerad gasbågsläckningsmekanism, vilket ger överlägsen avbrottsförmåga. Denna brytare är lämplig för applikationer i kraftstationer, kraftverk och distributionsnätverk där det pålitligt kan byta både nominella och kortslutningsströmmar. Det är också idealiskt för användning som länkbrytare eller för att koppla bort kondensatorbanker. Enheten innehåller en inbyggd strömtransformator för mät- och skyddsändamål, vilket gör det till ett utmärkt val för uppgradering av äldre brytarsystem.

Produktstruktur

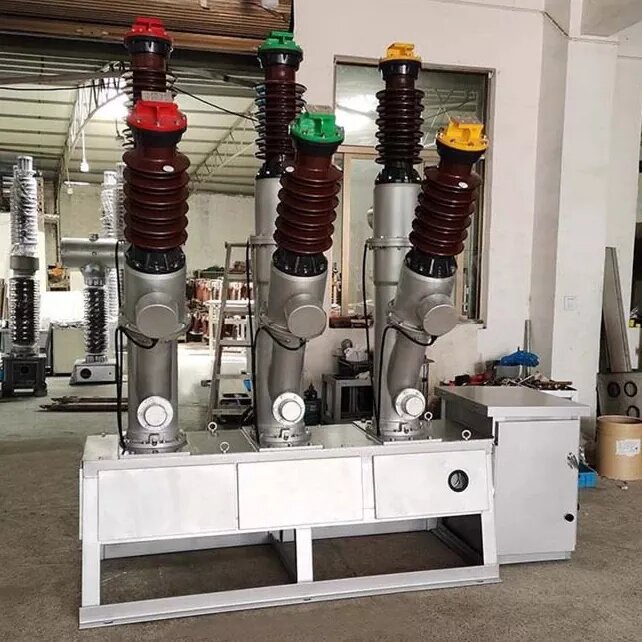

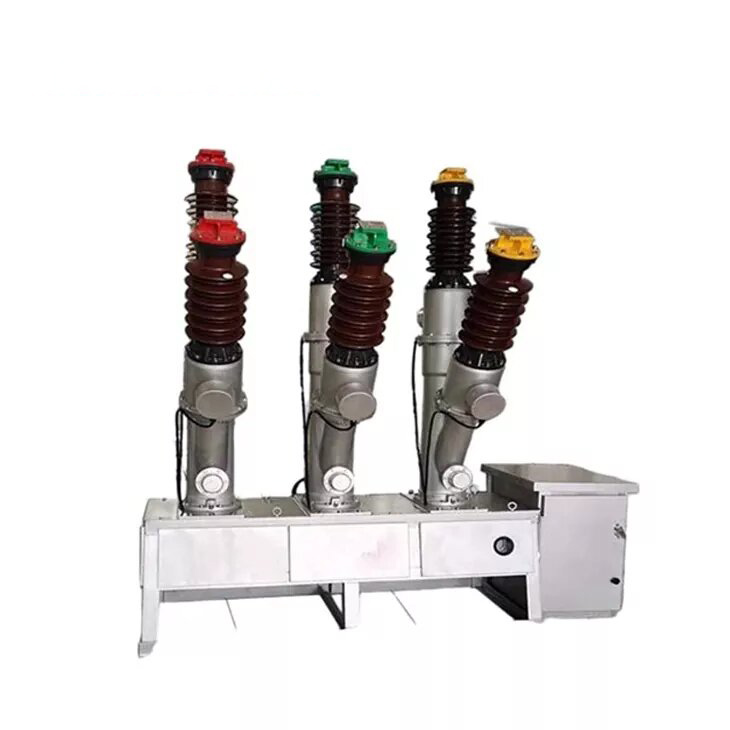

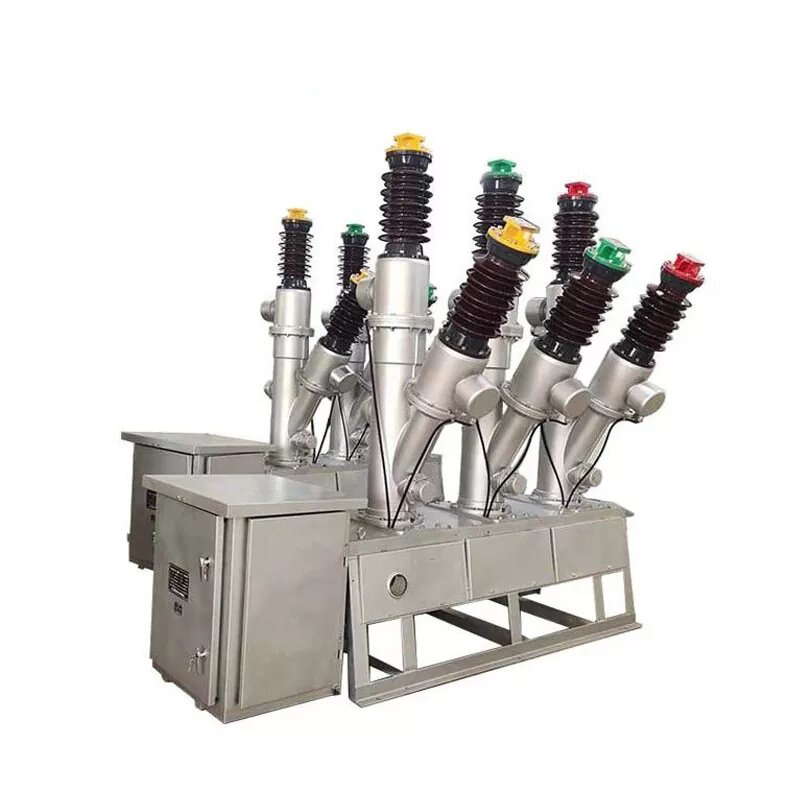

Brytaren har en porslinskolonnkonstruktion med tre distinkta faser, var och en utrustad med en separat båge-utvidgningskammare fylld med tryckluft. Trefasgasen är ansluten med kopparrör. De viktigaste komponenterna i brytaren inkluderar porslinhuset, nuvarande transformator, bågsläckningskammare, absorberare, driftsmekanism, transmissionslåda, basram, anslutningsstänger och fjädrar. Porslinhylsan fungerar som stöd och isolering för att ansluta brytarens huvudkrets till kraftsystemet. Det utgör också en del av tryckkärlet, ger robust styrka och säkerställer lufttäthet.

Applikationer:

 Kraftöverföring och distribution: Lämplig för användning i transformatorstationer, transformatorstationer och kraftdistributionsnätverk.

 Switching Operations: Han hanterar effektivt nominella strömmar, kortslutningsströmmar och avkopplingar av nödsituationer.

 Kapacitor Bankskydd: Kan koppla bort kondensatorbankerna säkert och säkerställa en smidig systemverksamhet.

 Ideal ersättning: Ett bra alternativ för att ersätta äldre, föråldrade brytare i systemet.

Miljöförhållanden:

 Haltighet: Upp till 3000 meter över havet.

 Ambienttemperatur: från -30 ° C till +45 ° C.

 POLLUTION NIVÅ: Lämplig för miljöer klassificerade som nivå II, III eller IV.

 Humiditet: Daglig genomsnittlig luftfuktighet överstiger inte 95%, med ett månatligt genomsnitt på högst 90% (vid 25 ° C).

 Wind -tryck: Överstiger inte 700Pa, motsvarande vindhastigheter upp till 34 m/s.

 Användningsförhållanden: Idealisk för områden fria från brandfarliga material, explosionsrisker, kemisk korrosion och allvarliga vibrationer.

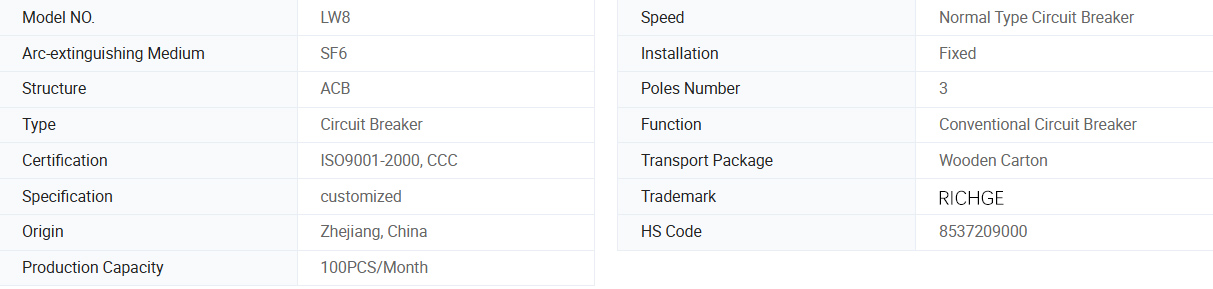

Grundinformation.

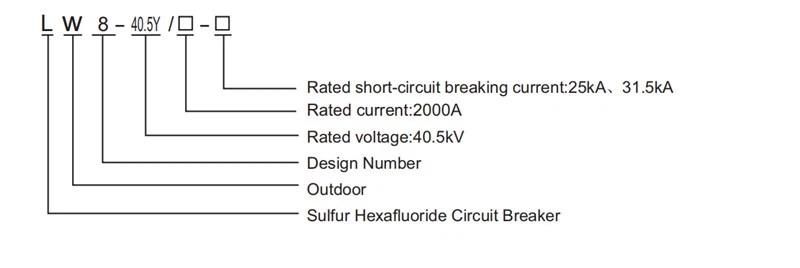

Modellbeskrivning

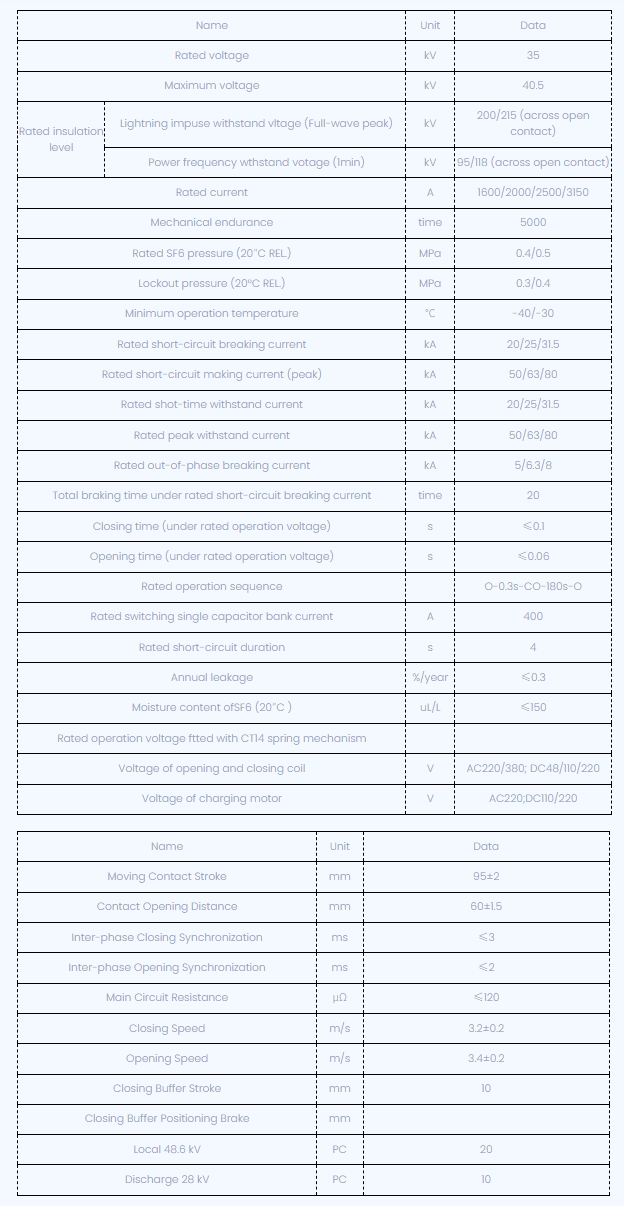

Tekniska parametrar

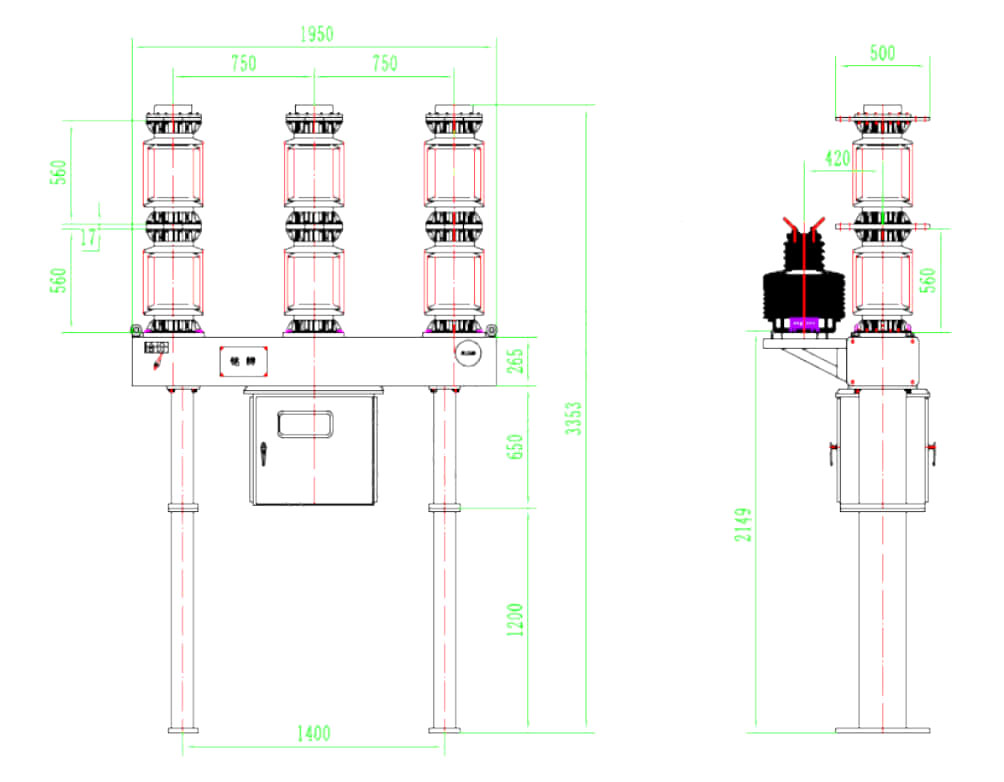

Teknisk ritning

LW8-40.5 SF6 Circuit Breaker beställningsinstruktioner

1: Circuit Breaker -modell, specifikationer;

2: Klassade elektriska parametrar (spänning, ström, brytström etc.)

3: Miljöförhållanden (omgivningstemperatur, höjd, miljöföroreningsnivå);

4: Ställdonens driftspänning och motorspänning;

5: Antal, strömförhållande och nivåkombination av interna eller externa strömtransformatorer. Sekundär belastning;

6: Namn och mängd reservdelar, specialverktyg och utrustning (måste beställas separat).

Vanliga frågor

1. Är du handelsföretag eller tillverkare?

  Vi är en professionell fabrik med 10 års erfarenhet inom området med hög och låg spänningsomkopplare, transformatorstation, transformatorer, kabelfördelningslådor och olika elektriska utrustning, såsom vakuumbrytare, lastbrytningsomkopplare etc.

  Vår fabrik är en utmärkt leverantör av State Grid Corporation of China.

2. Accepterar du anpassade tjänster?

   Vi erbjuder OEM/ODM -tjänst och kan skriva ut din logotyp på produkten. Vårt professionella tekniska och citatteam kan tillhandahålla ett tillfredsställande projekt enligt din ritning och parametrar.

3. Vad är din MOQ?

     Vår MOQ är 1 bit.

4. Hur lång är din leveranstid?

   Det beror på ditt produktkrav och kvantitet. Generellt finns 5 ~ 10 arbetsdagar tillgängliga.

5. Hur löser du kvalitetsproblem?

   Ange detaljerade bilder av kvalitetsproblem.  Vår tekniska och kvalitetstestavdelning kommer att analysera. Vi kommer att göra en tillfredsställande lösning inom två dagar.

6. Vilka är dina betalningsvillkor?

     30% t/t i förväg, 70% före leverans.  West Union, L/C är också acceptabla.
