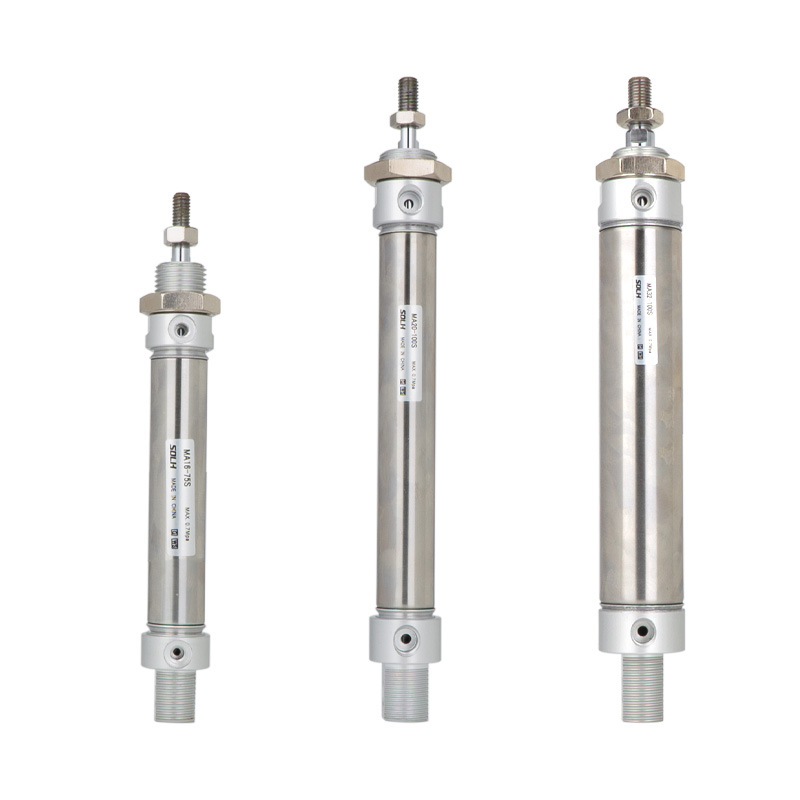

MA-seriens minicylinder i rostfritt stål (ekonomisk allmän typ)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MA-serien ekonomisk minicylinder i rostfritt stål, hålstorlek φ16/20/25/32/40/50/63mm. Utbytbar med SMC CM2/CM3-serien. Hög kostnadsprestanda, mogen struktur, universella monteringsmått och korrosionsbeständighet. Används allmänt inom lätt industri, elektronik, förpackningar, livsmedel och liten automationsutrustning för lätt och medelstor belastning, budgetkänsliga, rena eller fuktiga arbetsförhållanden.

Kärnstruktur och designfunktioner

   1. Standard: Enterprise intern standard, mycket utbytbar med SMC CM2/CM3.

   2. Material: 304 rostfritt stålrör & kolvstång, ändkapslar av aluminiumlegering, rostsäkra för fuktig, svag syra, svag alkali och ren miljö.

   3. Struktur: Rullkrympt ändlock och cylinderanslutning, stabil struktur och konkurrenskraftiga kostnader, rak cylindrisk form för enkelt underhåll.

   4. Driftsvarianter

     -- MA dubbelverkande: Lufttillförsel i båda ändar, vanligaste standardmodellen

     -- MSA enkelverkande fjäderförlängning: Förlängs automatiskt när luften stängs av

     -- MTA enkelverkande fjäderretur: Dra in automatiskt när luften stängs av

     -- MAD Dubbelstång: Stång förlängd på båda sidor, synkron rörelse, dubbelt effektivt slag

     -- MAJ justerbar slaglängd: Dubbelverkande med finslagsjustering för exakt positionering

   5. Kudde: Standard gummi anti-kollisionsdyna; MAC justerbar luftkudde som tillval för att minska stötar och buller under höghastighetsrörelser.

   6. Tätning: Speciell dubbelriktad tätning med oljelagringsspår, lågt starttryck, oljefri drift, livslängd ≥5 miljoner cykler.

   7. Positionsavkänning: Alla modeller inbyggd magnetring (suffix S), kompatibel med AirTAC CS1-G eller SMC M9B magnetiska brytare för återkoppling av kolvposition.

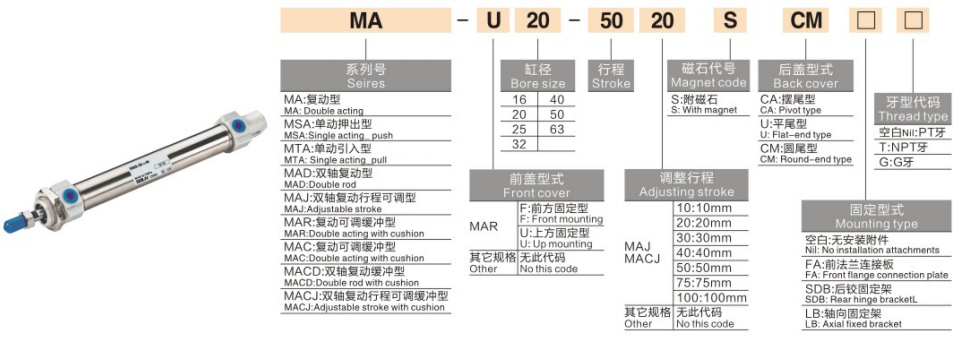

Komplett modellkodningsregel

   1. Modellexempel:MA25-100S-CM-FA

Standardbeställningsreferensexempel

     -- MA32-75S-CM: Bore32, stroke75, dubbelverkande, cylindrisk svans, inbyggd magnet

     -- MTA20-50S-U: Bore20, stroke50, enkelverkande fjäderretur, platt svans

     -- MAJ40-100S-CA: Bore40, stroke100, justerbar slaglängd, gaffelsvans

Universella tekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa (enkelstav, enhet:N)

   1. Dubbelverkande MA

   2. Enkelverkande MTA (Spring Return @0,5 MPa)

Monteringsformulär och härledda modeller

   1. Bakre bakdel & monteringsalternativ

     -- CM Cylindrical tail: Standard rak montering (mest populär)

     -- CA Clevis tail: Bakre gångjärn för svängmekanism

     -- U Flat tail: Plan installation för begränsat axiellt utrymme

     -- FA/FB Fläns: Främre/bakre flänsplattans fixering

     -- LB Fotfäste: Installation av sidoaxialfäste

     -- SDB Dubbelgaffel: Gångjärnsanslutning för svängrörelse

   2. Huvudderivatversioner

     -- MA: Standard dubbelverkande med inbyggd magnet

     -- MSA/MTA: Enkelverkande fjäderförlängning/fjäderretur

     -- MAD: Dubbelstång dubbelverkande

     -- MAJ: Justerbar slaglängd dubbelverkande

     -- MAC: Dubbelverkande med justerbar luftkudde

Snabbvalsguide i 3 steg

   1. Val av borrning: Beräkna erforderlig dragkraft och horisontell last, reservera ≥50 % säkerhetsmarginal; välj MA företrädesvis för lätta och medelstora och kostnadskänsliga projekt.

   2.Strokebekräftelse: Lägg till extra 10~20mm rörelsemarginal; Max slaglängd: dubbelverkande ≤500 mm, enkelverkande ≤100 mm.

   3. Konfigurationsmatchning

     -- Drift: Dubbelverkande → MA; enkelverkande fjäderretur → MTA; exakt slagavstämning → MAJ

     -- Kudde: Välj MAC justerbar luftkudde när du kör hastighet ＞500 mm/s

     -- Positionsåterkoppling: Alla modeller utrustade med inbyggd magnet, matchar CS1-G / M9B magnetomkopplare

Sammanfattning av en mening

     SOLH MA ekonomisk minicylinder i rostfritt stål är utbytbar med SMC CM2/CM3-serien, ger många varianter och flera monteringsval, kostnadseffektivt linjärt ställdon för automatisering av lätt och medelstor belastning, förpacknings-, livsmedels- och elektroniska produktionslinjer.
