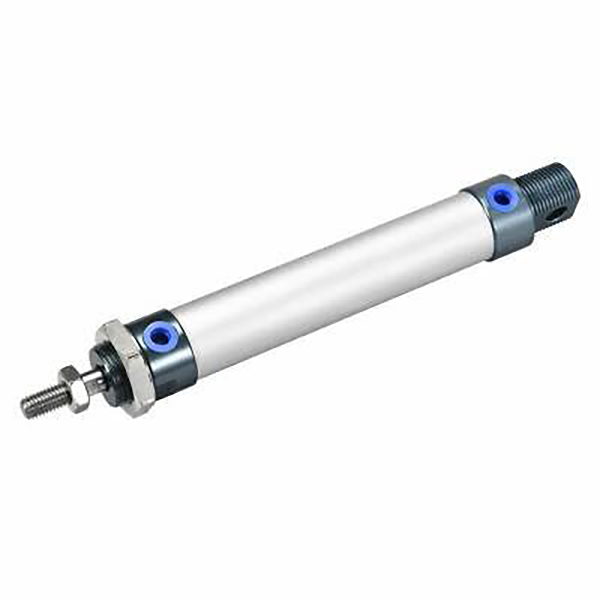

MAL-serien minicylinder i aluminiumlegering | Lätt ekonomisk pneumatisk cylinder

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella funktioner

     SOLH MAL-serien är en lätt, ekonomisk mini-pneumatisk cylinder av aluminiumlegering, allmänt erkänd på marknaden som en kostnadseffektiv minicylinderlösning. Med anodiserat cylinderrör av aluminiumlegering och kolvstång i rostfritt stål har den ultralätt vikt, kompakt struktur och låg kostnad. Med stark kompatibilitet med MA- och CM2-serierna är den idealisk för lätt lastad, budgetkänslig automatiserad utrustning inom elektronik, förpackningar, lätt industri och torra arbetsscenarier med låg damm.

  1.1 Universell standard och hög utbytbarhet

     Tillverkad enligt inhemska universella industristandarder med enhetliga monteringsmått och gränssnittsspecifikationer. Den uppnår utmärkt strukturell och dimensionell utbytbarhet med vanliga cylindrar i MA- och CM2-serien, vilket stöder utbyte utan modifiering, utrustningsrenovering och batch-standardiserad montering.

  1.2 Lättviktsmaterialstruktur

     Konstruerad med förstklassigt anodiserat cylinderrör av aluminiumlegering och ändlock av aluminiumlegering, matchat med rostfri kolvstång av rostfritt stål. Jämfört med konventionella cylindrar i MA-serien är MAL-serien 15 % lättare i vikt och cirka 10 mm kortare i total längd. Den ger enastående portabilitet och kompakt installationsprestanda samtidigt som den kontrollerar kostnaderna effektivt.

  1.3 Stabil gänglåsningsstruktur

     Användning av gänglåsningsteknik med dubbla ändar med tät och stabil monteringsstruktur. Det strömlinjeformade runda raka utseendet säkerställer enkel övergripande struktur och bekväm daglig demontering, underhåll och felsökning, vilket kraftigt minskar senare drifts- och underhållskostnader för lätta automatiserade produktionslinjer.

  1.4 Diversifierade rörelse- och funktionella derivat

     • MAL Dubbelverkande: Luftintagets fram- och återgående rörelse med dubbla ändar, den mest universella standardtypen för konventionell linjär automatisering med lätt last.

     • MSAL Single Acting (Push Out): Utskjutande fjäderstruktur, automatisk stångförlängning efter strömavbrott för säkerhetsåterställningsmekanismer.

     • MTAL enkelverkande (Pull Back): Fjäderreturstruktur, automatisk stångindragning efter strömavbrott för skyddande positioneringsscenarier.

     • MALD Dubbelstång: Dubbla utgående kolvstång, realiserar synkron drift och dubbelt effektivt slag för exakt synkron transmission.

     • MALJ justerbar slaglängd: Dubbelverkande design med justerbar slaglängd, stödjer exakt positionering och flexibel slaglängdskalibrering för varierande arbetskrav.

  1.5 Flexibel buffert & hållbart tätningssystem

     Standard utrustad med högkvalitativ gummibuffert för grundläggande ljudreducering och stötdämpning; tillval, uppgraderad luftbuffert (C-kod) reducerar effektivt vibrationer och buller under höghastighetscyklisk drift. Cylindern har en dubbelriktad lågfriktionstätning med inbyggt oljelagringsspår och har ultralågt starttryck och stabil oljefri drift, med en livslängd på upp till 5 miljoner cykler.

  1.6 Valfri magnetisk induktionskonfiguration

     MAL-serien stöder valfri inbyggd magnetring (S-kod), perfekt kompatibel med CS1-G och SMC M9B-seriens magnetomkopplare. Den realiserar exakt kolvpositionsdetektering och elektrisk signallänkning i realtid, vilket möter automatiserad cykelpositionering och intelligenta övervakningskrav för lätt automationsutrustning.

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typisk modellstruktur: MAL25-100S-CM-FA

 2. Exempel på standardbeställning

     • Standard dubbelverkande magnetisk modell: MAL32-75S-CM (32 mm hål, 75 mm slaglängd, rund svans, med magnetisk ring)

     • Enkelverkande vårreturmodell: MTAL20-50S-U (20 mm hål, 50 mm slaglängd, platt svans, enkelverkande återställning)

     • Dubbelstav dubbelverkande modell: MALD25-100S-CA (25 mm hål, 100 mm slaglängd, swing tail, dubbelstång synkron drift)

3. Tekniska kärnparametrar (standardtyp)

4. 0,5 MPa teoretiskt referensdiagram för dragkraft och spänning (enkelstav)

 4.1 Dubbelverkande (MAL) prestandadata

  4.2 Enkelverkande (MTAL Spring Return) prestandadata

5. Monteringsformulär och härledda modeller

  5.1 Diversifierade universella monteringsmetoder

     • CM rund svans: Standard rak montering, den mest universella typen för konventionell fast linjär drift med lätt last

     • CA Swing Tail: Svängbar stjärtstruktur, lämplig för oscillerande, vändnings- och länkmekanismer

     • U platt svans: Ultrakompakt platt svansdesign, perfekt för ultratunna och smala installationsutrymmen

     • FA/FB främre/bakre fläns: Främre och bakre platt flänsfäste, stabil vertikal installation för utrustning för positionering av lätt last

     • LB fotfäste: Axial fotfäste, bekväm sidoinstallation och flexibelt utrustningsarrangemang

     • SDB dubbel öronfäste: Dubbel gångjärnsstruktur, anpassad till flexibla svängnings- och speciella arbetsförhållanden

  5.2 Kärnderivatserier

     • MAL Standard dubbelverkande: Universal lättviktsmodell med valfri magnetring för allmän lättlastautomation

     • MSAL/MTAL Enkelverkande: Fjäder-uttrycks-/fjäderreturtyper för säkerhetsåterställning och skyddande positioneringsscenarier

     • MALD Dubbelstång: Dual-end synkron utgångsstruktur, fördubblar effektiv slaglängd och förbättrar driftsstabiliteten

     • MALJ justerbar slaglängd: Anpassningsbar slaglängdsdesign för exakt positionering och bearbetningskrav med variabel slaglängd

     • MALC justerbar kudde: Uppgraderad luftbuffertstruktur som minskar stötar och buller i hög hastighet för frekvent cyklisk drift

6. Jämförelse av MAL vs MA urval

7. 3-stegs snabbvalsguide

     1. Borrval: Välj rätt hålstorlek baserat på faktisk lastvikt, reservera mer än 50 % säkerhetsmarginal. Prioritera MAL-serien för lätta och budgetkänsliga automationsprojekt.

     2. Slagval: Faktiskt arbetsslag plus 10~20mm säkerhetsmarginal; följ standardslaggränser: dubbelverkande ≤500 mm, enkelverkande ≤150 mm.

     3. Funktionell konfiguration: Välj MAL för standard dubbelverkande, MTAL för enkelverkande fjäderretur, MALD för dubbelstavssynkron drift. Välj MALC-luftkudde för höghastighetsdrift (>500 mm/s). Utrusta S magnetisk ring + CS1-G/M9B omkopplare för automatisk positionsdetektering.

Sammanfattning av en mening

     SOLH MAL-seriens lätta minicylinder av aluminiumlegering har ultralätt kompakt struktur, ultralåg kostnad och diversifierade funktionella alternativ, vilket fungerar som den mest kostnadseffektiva pneumatiska lösningen för lätt last, torr miljö och budgetbegränsad liten automatiserad utrustning.
