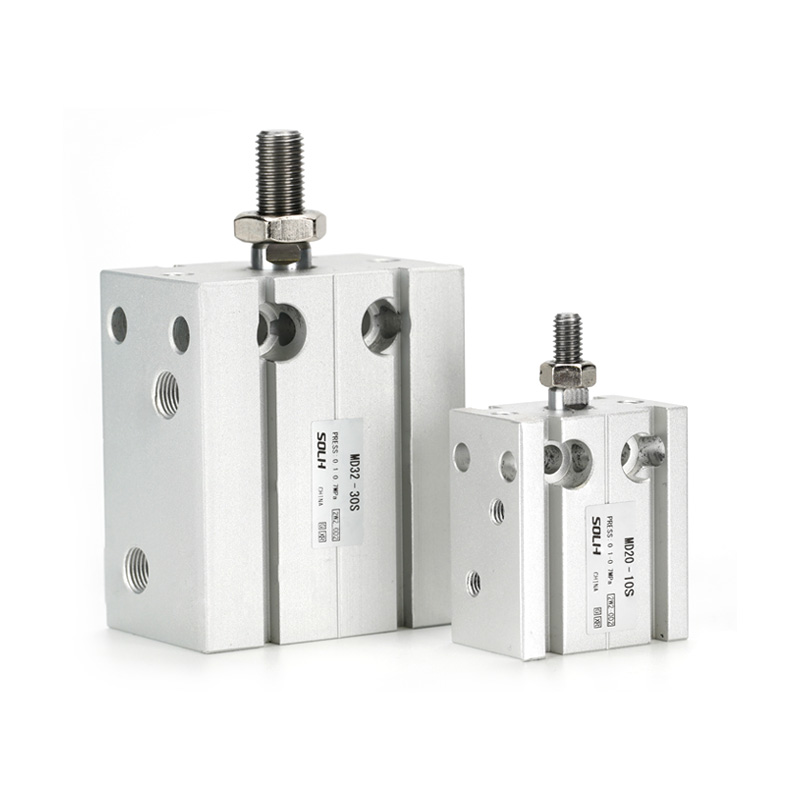

MD Series Multi-Mount Free Installation Kompakt cylinder

Stämpla:SOLH från Richge Technology

Produktserieöversikt

     SOLH MD-serien är en standard miniatyrcylinder för frimontering i flera lägen med helcirkelmonteringshål, ultratunn blockform och installationskapacitet med godtyckliga vinklar. Designad för trånga, begränsade utrustningsutrymmen, högdensitetslayout och intermittent utstötnings- och positioneringsarbetsstationer med lätt belastning.

     5 kompletta undermodeller täcker enkel/dubbel stav, enkel/dubbelverkande, fasta/justerbara slagkrav:

     -- MD: Enkelstav dubbelverkande (standard universaltyp)

     -- MSD: Enkelstång enkelverkande (fjäderförlängning)

     -- MTD: Enkelstång enkelverkande (fjäderindragning)

     -- MDD: Dubbelstång dubbelverkande (anti-torsion ingen rotation)

     -- MDJ: Dubbelstång dubbelverkande med bakre justerbar slaglängd

Universal Core Teknisk specifikationstabell

Strukturell design och kärnprestandafördelar

  1. Full 6-riktnings montering i flera lägen

     -- Enhetliga gängade hål fördelade på fram, bak, vänster, höger, topp och botten av cylinderkroppen; kan fixeras i vilket plan och vilken vinkel som helst. Flera cylindrar sida vid sida parallellt arrangemang maximerar skåpets utrymmesutnyttjande.

  2. Ultratunn block lättviktskropp

     -- 30% ~ 50% tunnare väggtjocklek än vanliga runda kroppscylindrar, pressgjuten lättvikts aluminiumlegering huvudkropp för miniatyriserad mekanismdesign.

  3. Självsmörjande kolvstångslager

     -- Integrerad självsmörjande bussning med låg friktion på kolvstång, oljefri drift, lång livslängd och stabil mjuk rörelse.

  4. Monteringsspår för standard magnetomkopplare

     -- Dedikerade trapetsformade glidspår på båda sidor av cylinderkroppen; enkel montering, demontering och positionsförskjutning av magnetiska reedomkopplare utan extra fästen.

  5. Inbyggd främre buffertdyna av gummi

     -- Integrerad buffert vid stavänden absorberar stötvibrationer, minskar driftsljud och skyddar små fixturer och arbetsstycken.

  6. Expanderbar dubbelstav & justerbara slagvarianter

     -- MDD dubbelstång: Stark anti-torsionsprestanda, noll roterande avböjning, stabil linjär styrning under sidobelastning

     -- MDJ justerbar slaglängd: bakre finjusteringsskruv för justering av slaglängd, flexibel för krav på variabel positioneringslängd

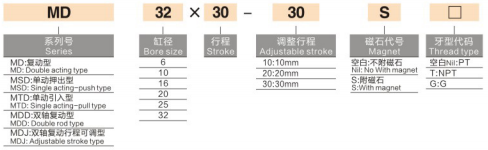

Kompletta modellnamnsregler

  1. Modell 1: Standard enkelstav dubbelverkande MD16×30S

     -- MD = Seriekod, enkelstav dubbelverkande kompaktcylinder

     -- 16 = håldiameter (mm)

     -- 30 = Grundläggande slaglängd (mm)

     -- S = Inbyggd magnetring (blank = ingen magnet)

  2.Modell 2: Justerbar dubbelstav MDJ20×20-10S

     -- MDJ = Dubbelstång dubbelverkande med bakre slagjustering

     -- 20 = hålstorlek (mm)

     -- 20 = Fast basslag

     -- 10 = Justerbar extra slaglängd (Total rörelse = 20 + 10 = 30 mm)

     -- S = Inbyggd magnetisk ring valfritt suffix

Teoretisk uteffekttabell (Enhet: N)

Steg-för-steg urvalsguide och typiska applikationer

  1. Grundläggande urvalsbedömningsregler

     -- Prioritet för utrymmesbegränsning: Smal installationshålighet, tät layout, monteringsbehov med flera vinklar → Välj MD-serien block kompakt cylinder

     -- Avskärmning av belastningstillstånd: Ren axiell lätt last utan sidoavböjning → Standard MD enkelstav; Sidotorsion / offset sidobelastning finns → MDD dubbelstavs antirotationsmodell

     -- Slagjusteringsbehov: Variabel positioneringsrörelse behöver fingräns → MDJ justerbar slaglängdsvariant med dubbelstång

     -- Positionssignalåterkoppling: Lägg till suffix S med CMSH/DMSH magnetomkopplare för PLC-slagdetektering

  2. Typiska industriella tillämpningsscenarier

     -- 3C & Semiconductor Automation: Minifixturklämning, materialtryckning, komponentpressning, exakta positioneringsstationer

     -- Allmän automatiserad utrustning: Blockering av arbetsstycken, stationsomkoppling, små linjära fram- och återgående mekanismer

     -- Montering av hushållsapparater och hårdvara: presspassning av små delar, snäppfästning, dispensering av mikrolim

     -- Förpacknings- och livsmedelsmaskiner: transport av lätta material, produktklämning, automatisk sorteringsseparering

Sammanfattning av en mening

     SOLH MD flervägs frimonterad kompakt cylinder täcker enkel-/dubbelstång, enkel-/dubbelverkande och justerbara MDJ-varianter med hela 6-sidiga monteringshål, inbyggd buffert och valfri magnetisk ring, ultratunn lättviktsdesign idealisk för lätt last fastspänning, utmatning och positionering i 3C, halvledar- och miniautomationsutrustning, packning.
