MGF Series Styrbordscylinder | Lågprofil hög anti-deflektion pneumatisk cylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstrukturella funktioner

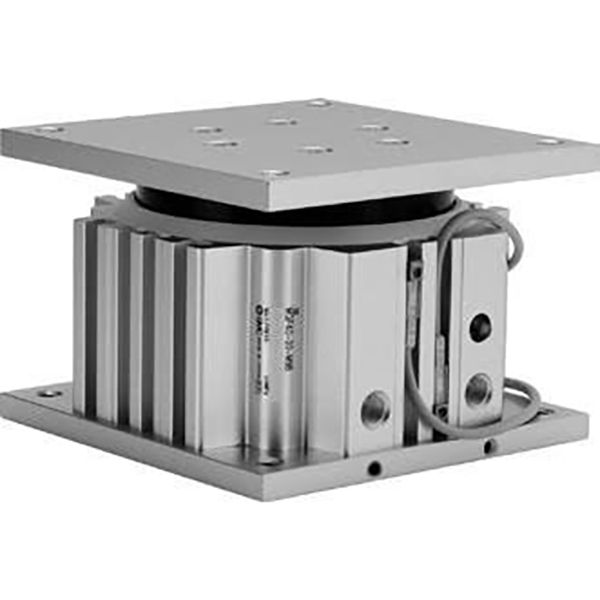

     SOLH MGF-serien är en lågprofilscylinder för styrbord med en stor koncentrisk styrhylsa och 360° enhetlig belastningskapacitet mot avböjning. Denna cylinder täcker hålstorlekar på φ40 mm, φ63 mm och φ100 mm med korta standardslag från 30 mm till 100 mm. Denna cylinder har en ultratunn design med låg höjd och stöder montering i dubbla riktningar upptill och nedtill. Den levererar utmärkt anti-excentrisk lastprestanda och antirotationsförmåga med hög precision, perfekt lämpad för korta arbetsförhållanden med tunga laster såsom lyft av arbetsstycket, exakt positionering, stationsvängning och tung tryckning, vilket fungerar som den föredragna pneumatiska lösningen för kompakt automatiserad utrustning.

Viktiga strukturella fördelar

• Ultralåg profil och minimerad höjd: Den totala installationshöjden är 15–20 % lägre än MGQ-serien, vilket ger en ultratunn kropp som passar mycket kompakt utrustningslayout. Genom att ersätta den traditionella dubbla styrstångsstrukturen med en koncentrisk styrhylsa med stor diameter minskar den totala vikten med cirka 15 % och ger konsekvent 360° rundstrålande anti-avböjningsprestanda utan riktningskänslighet.

• Kraftfull anti-excentrisk belastning och hög styvhet: Den integrerade stora styrhylsan och den inbyggda antirotationsstiftstrukturen ger cylindern ett extremt stort tillåtet vridmoment, som når upp till 409N·m för φ100mm-modellen. Den bär stabilt excentriska belastningar från vilken 360°-riktning som helst utan avböjning eller klämning. Antirotationsnoggrannhet med hög precision säkerställer stabil upprepad positionering: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Flexibel montering och rörlayout: Antar innovativ dubbelriktad monteringsdesign för topp och botten, vilket möjliggör fast installation på både övre och nedre ytor för att anpassas till horisontella lyft, vertikal pressning och arbetsscenarier i flera riktningar. Utrustad med fyrsidig T-spårdesign (tre tillgängliga sidor exklusive rörytan), kan magnetiska omkopplare installeras på fyra sidor för flexibel slagdetektering i flera lägen.

• Hållbar design med lågt underhåll: Dubbelverkande fram- och återgående struktur med gummibuffertar med dubbla ändar reducerar effektivt rörelsepåverkan och driftsljud, vilket förlänger livslängden för cylindern och kringutrustningen. Oljefri underhållsfri design stöder drift i rena miljöer och minskar avsevärt de dagliga underhållskostnaderna.

Kompletta modellnamnsregler

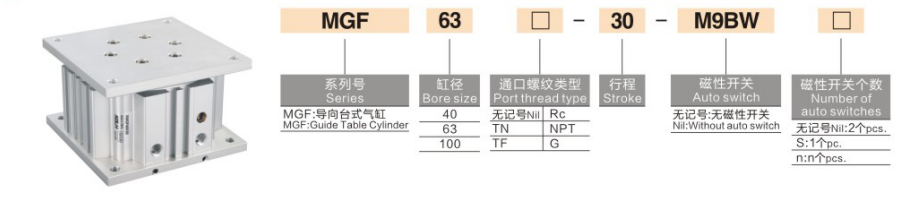

Modellexempel: MGF63-50-M9BW | 10-MGF40-30-Y59B

Standardbeställningsreferensexempel

• MGF40-30: 40 mm hål, 30 mm slaglängd, standardtyp utan magnetbrytare

• MGF63-75-2S: 63 mm hål, 75 mm slaglängd, dubbla magnetiska brytare för dubbellägesdetektering

• 10-MGF100-100-Y59B: 100 mm hål, 100 mm slaglängd, ren lågdammserie med Y59B magnetomkopplare

Standard tekniska parametrar

(Standardtestförhållanden: 20 ℃ normal temperatur, 0,5 MPa märktryck)

1. Allmänna prestandaspecifikationer

• Driftläge: Dubbelverkande fram- och återgående rörelse

• Arbetstrycksområde: 0,1~1,0 MPa; Bevistryck: 1,5 MPa

• Omgivningstemperatur: -10℃~60℃ (isfri miljö)

• Kolvens arbetshastighet: 50~500 mm/s

• Buffertläge: Gummibuffert med dubbla ändar för att reducera stötar och eliminera brus

• Smörjläge: Oljefri underhållsfri drift, kompatibel med rena verkstäder

2. Teoretiska dragkraftsdata (Enhet: N)

3. Tillåtet vridmomentdata (100 mm/s, enhet: N·m)

4. Produktviktsdata (50 mm slaglängd, enhet: kg)

Typiska tillämpningsscenarier

• Lyft- och positioneringsstationer: Idealisk för upplyftning av arbetsstycke, pallplacering och utkastning av jigg. Styrstrukturen med hög styvhet säkerställer stabil drift under korta förhållanden med tung belastning utan positionsavvikelse.

• Stationsvängning & riktningsväxling: Lämplig för indexplåtrotation, 90° arbetsstyckesvängning och automatiserade riktningsväxlingsprocesser. Ultrahög antirotationsprecision garanterar konsekvent bearbetnings- och monteringsnoggrannhet.

• Kraftig kortdistansöversättning: Perfekt för skjutning/dragning av tung last med korta slag och 360° excentrisk lastkörning i godtycklig riktning. Den enhetliga rundstrålande antiavböjningsförmågan löser riktningsbegränsningen hos traditionella cylindrar med dubbla styrstavar.

• Automatisk utrustning med hög renhet: Oljefri och dammfattig design anpassar sig till strikta arbetsmiljöer för halvledare, 3C-elektronik och medicinsk utrustning, och uppfyller rena verkstadsproduktionsstandarder med låga underhållskrav.

Jämförelse av MGF vs MGQ kärnskillnad

Snabbvalsguide i tre steg

1. Val av hålstorlek: Välj lämpligt hål baserat på faktisk arbetsbelastning. Säkerställ teoretisk dragkraft ≥ faktisk belastning × 1,5. Prioritera större borrstorlekar för excentriska belastningsarbetsförhållanden för att förbättra stabiliteten och anti-avböjningsprestanda.

2. Slagval: Standardslagalternativ är 30 mm, 50 mm, 75 mm och 100 mm. Föredra MGF-serien för alla korta applikationer (≤100 mm) som kräver låg profil och hög anti-excentrisk kapacitet.

3. Val av konfiguration

￮ Dubbla positionsslagdetektering: Välj konfiguration med dubbla magnetiska omkopplare för 2S för noggrann övervakning från ände till ände.

￮ Miljö med hög renhet: Välj serien med 10 prefix ren lågdamm för att anpassa sig till scenarier för halvledar-, medicinsk och elektronisk precisionsutrustning.

Sammanfattning av en mening

     SOLH MGF-seriens lågprofilstyrda bordscylinder har ultratunn installationshöjd, 360° enhetlig belastningskapacitet mot avböjning, stort tillåtet vridmoment och dubbelriktad monteringsflexibilitet, vilket fungerar som den optimala korttaktiga tunga pneumatiska lösningen för kompakt precisionsautomationsutrustning.
