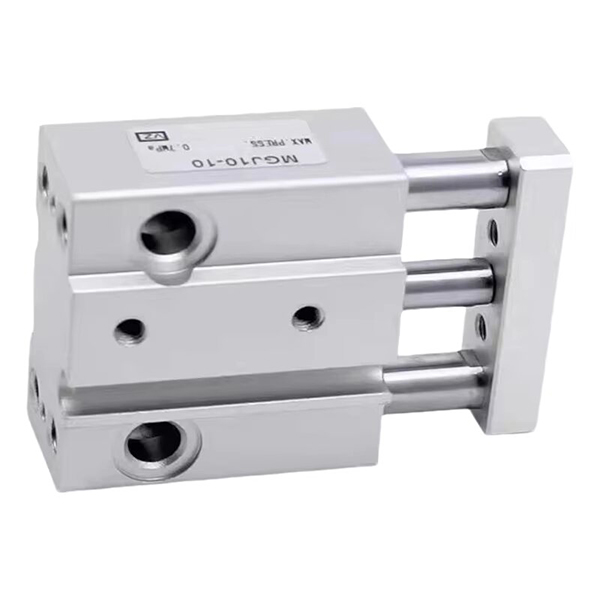

MGJ Series Ultra-Compact Mini Guide Rod Cylinder | Anti-rotationstyp med hög precision

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MGJ-serien är en ultraliten, hög precision och lätt styrstångscylinder speciellt designad för mikroautomationsscenarier. Med en ultrakompakt miniatyriserad struktur, ±0,1° exakt antirotationsprestanda, dubbelriktad montering och ensidig centraliserad rör- och ledningsdesign, täcker denna serie endast φ6 och φ10 hålstorlekar med ultrakort slag från 5 mm till 20 mm. Den är perfekt skräddarsydd för mikrobelastning, utrymmesbegränsad och högprecisionspositioneringstillämpningar i elektronisk utrustning, medicinska instrument och precisionsmaskiner, och fungerar som den centrala verkställande komponenten för automatiserade miniatyrsystem.

Kärnpositionering och strukturella funktioner

1.Extrem miniatyrisering och ultrakompakt storlek

• Ultraliten specifikationstäckning: Finns i φ6mm och φ10mm ultrasmå hålstorlekar, med matchade korta slag på 5/10/15mm (φ6) och 5/10/15/20mm (φ10), exklusivt designade för mikroslagskörning.

• Smal och tunn kroppsdimension: Den ultrakompakta modellen MGJ6 har en ultratunn och smal kroppsstorlek på 23+ slag (längd) × 29 mm (bredd) × 14,5 mm (höjd), som tar minimalt med installationsutrymme och anpassar sig till högintegrerad kompakt utrustningslayout.

2.Anti-rotationsprestanda med hög precision

• Utrustad med inbyggda dubbla styrstänger och integrerad styrramstruktur, uppnår MGJ-serien utmärkt antiavböjningsförmåga. Den ultralåga rotationstoleransen når±0,1°, vilket effektivt undviker positionsavvikelse under fastspänning, montering och finjustering av mikrodelar, och säkerställer konsekvent högprecisionspositioneringsnoggrannhet.

3.Flexibel montering & centraliseradRörkonstruktion

• Monteringsstöd i dubbla riktningar: Både botten- och bakytan är reserverad för fast installation, vilket stöder flervinklar layout i trånga och trånga utrymmen med stark scenanpassningsförmåga.

• Enkelsidig centraliserad rörledning och ledningar: Luftrör och magnetomkopplarledningar är anordnade på en sida enhetligt, vilket ger en snygg och standardiserad ledning vid täta flercylindriga arrangemang, vilket förenklar installation på plats och senare underhåll.

• Dubbelbrytarinstallation för ultrakort slag: Även 5 mm minsta slaglängd kan utrustas med två magnetiska omkopplare, vilket möjliggör omfattande positionsdetektering av båda slagändarna utan dödvinkel.

4.Lätt och hållbar cyklisk drift

• Ultralätt kroppsvikt: Extremt låg totalvikt — MGJ6-5 väger bara 27,3 g, och maxspecifikationen MGJ10-20 är bara 63,2 g, vilket avsevärt minskar utrustningens belastning och är lämplig för lätta mikroautomatiska mekanismer.

• Underhållsfri och stabil drift: Den använder oljefri smörjdesign med gummibuffertar med dubbla ändar och stöder långvariga högfrekventa cykliska rörelser med lätt belastning, med lågt ljud, stabil drift och lång livslängd.

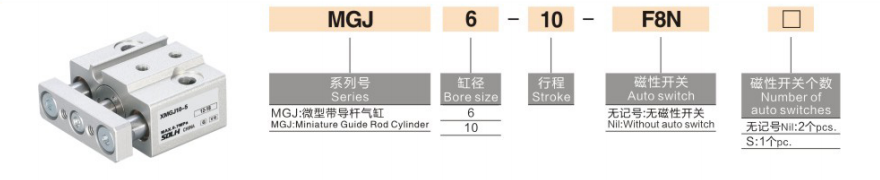

Komplett modellkodningsregel

Modellexempel: MGJ6-10-F8N | MGJ10-15S

Standardbeställningsreferensexempel

• MGJ6-5: φ6 hål, 5 mm slaglängd, standardtyp utan magnetbrytare

• MGJ10-15-2S: φ10 hål, 15 mm slaglängd, utrustad med 2 magnetiska brytare för dubbeländlägesdetektering

• MGJ6-10-F8N: φ6 hål, 10 mm slaglängd, matchat med D-F8N magnetomkopplare

Grundläggande tekniska specifikationer (20 ℃, 0,5 MPa standardskick)

1. Grundläggande allmänna specifikationer

• Driftläge: Dubbelverkande fram- och återgående rörelse

• Arbetstrycksområde: 0,15~0,7 MPa; Bevistryck: 1,05 MPa

• Omgivningstemperatur: -10℃~60℃ (isfri arbetsmiljö)

• Kolvens arbetshastighet: 50~500 mm/s

• Buffertläge: Gummibuffert med dubbla ändar för stabil stötdämpning

• Smörjläge: Oljefri underhållsfri drift

2.Teoretisk uteffekt (@0,5 MPa)

3.Produktens viktspecifikation (g)

Typiska industriella tillämpningsscenarier

• Elektronisk precisionsutrustning: Mikroklämning av mobiltelefon- och kamerakomponenter, tryckning av små PCB-kort, positionering av terminalpressning och precisionsmontering av mikromoduler.

• Medicinsk instrumentering: Miniatyrventilväxling, provtagning av nållyft och -sänkning och exakt körning av minimalt invasiv medicinsk utrustning, som uppfyller medicinska krav på ren och stabil drift.

• Precisionsmaskiner och optik: Positionering av mikrodelar, finjustering av optisk lins, kalibrering av mikroförskjutningssondens mikroförskjutning och mikrojusteringsmekanismer med hög precision.

• Halvledarindustrin: Mikroöversättning av små wafers, miniatyrjiglyftning och positionering, och exekutiv handling med lätt belastning i dammfria rena halvledarverkstäder.

MGJ Series vs MGP Series Core Comparison (Mini vs Standard)

Snabbvalsguide

1. Val av hålstorlek: Välj φ6mm för arbetsbelastning ≤10N; välj φ10mm för arbetsbelastning ≤30N, matcha med säkerhetsfaktor ≥2 för stabil drift.

2. Val av slagspecifikation: Välj 5/10/15/20 mm ultrakort slaglängd enligt faktiska krav på mikroförskjutning.

3. Konfiguration av magnetomkopplare: Välj 2S för dubbeländlägesdetektering; välj enkel S för återkoppling av singelsignaler; ingen märkning för brytarfri grundmodell.

Sammanfattning av en mening

     SOLH MGJ-seriens ultrakompakta mini styrstångscylinder har mikrostorlek, ±0,1° hög antirotationsnoggrannhet, lätt oljefri drift och flexibel montering, vilket är det optimala mikropneumatiska ställdonet med hög precision för utrymmesbegränsad miniatyrautomation, medicinsk och elektronisk utrustning.
