MHF2 Series Ultra-Tunn Parallell Pneumatisk Grip

Märke: SOLH by Richge Technology

Produktöversikt

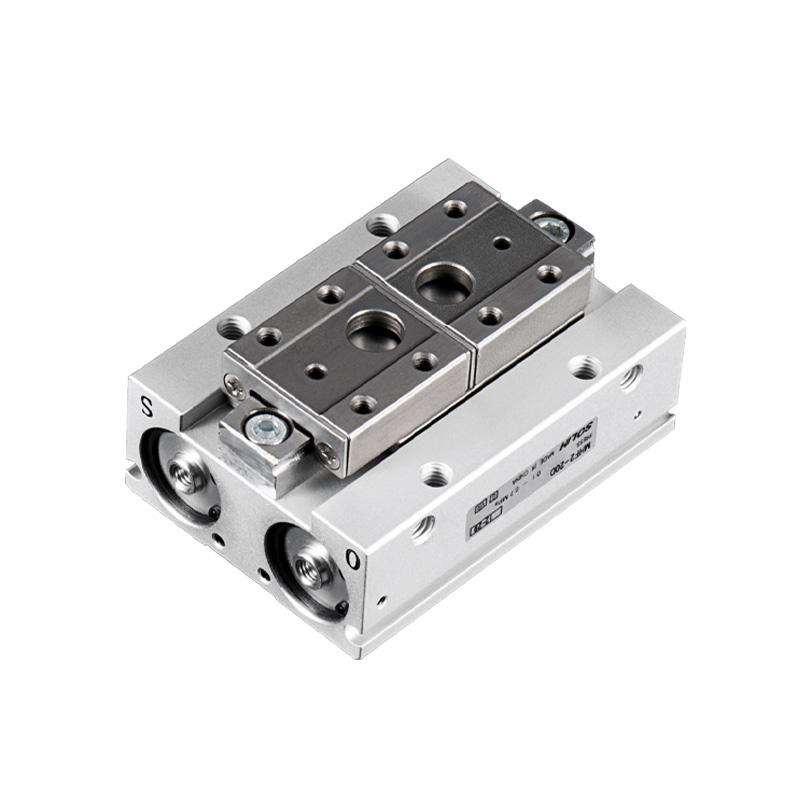

     SOLH MHF2-serien är en ultra-platt tvåkolvs linjärstyrd 2-käfts parallellgripare. Kärnhöjdpunkt: Kroppshöjd endast 1/3 av motsvarande MHZ2-gripdon, reducerar effektivt ändböjmomentet samtidigt som hög positioneringsprecision bibehålls. Tre valfria slagområden tillgängliga. Fyrsidig monteringsstruktur. Speciellt designad för applikationer med ultrautrymmesbegränsad lågbelastning och hög precision: linjära miniatyrmoduler, liten robot EOAT, halvledare, elektronik och precisionsmonteringsstationer.

Kärnstruktur och operativ princip

     -- Struktur: Dubbel kolv + precisionslinjär styrskena (Φ25/Φ32 använder cirkulerande kullagerstyrning). Ren parallell linjär käkrörelse utan svängning, hög styvhet. Huvudkropp av aluminiumlegering, käftar i rostfritt stål, inbyggd magnetring. Fyrsidiga magnetiska brytare monteringsspår; monteringsalternativ: bottengängat hål / sidogängat hål / genomgående hålinstallation.

     -- Åtgärdstyp: Endast dubbelverkande D (dubbelriktad luftkontroll, ingen enkelverkande version). Inbyggd trottelventil för justerbar rörelsehastighet och smidig drift.

     -- Ultra-platt layout: Höjd reducerad med cirka 66 % jämfört med MHZ2 under lika klämkraft, kraftigt sänkt ändböjmoment och förbättrad positioneringsstabilitet.

     -- Slagkonfiguration: 3-slagsalternativ per hål: D(Kort) / D1(Medium) / D2(Lång) för att matcha olika arbetsstyckesbredder.

     -- Positioneringsnoggrannhet: Upprepad noggrannhet ±0,04~±0,05 mm, stabil under högfrekvent cykling.

Komplett modellkodningsregel

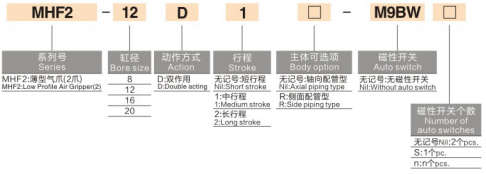

  1. Modellexempel:MHF2-16D1-S-M9BW

 2. Standardbeställningsexempel

  2.1 MHF2-20D2-S-M9BW

     -- Borrning 20, lång slaglängd D2, inbyggd magnetring, M9B magnetomkopplare med 1m kabel.

Universal Core tekniska specifikationer

Datatabell för slag och klämkraft (0,5 MPa, standardbackar)

     Viktig anmärkning: Klämkraften minskar när käftförlängningens längd L ökar. Måste kontrollera tillåtet böjmoment vid val, säkerhetsfaktor ≥1,5.

Föredragna tillämpningsscenarier för MHF2

     -- Installationsutrymme strikt begränsat och höjdbegränsat: smala linjära moduler, robotändeffektor i miniatyr

     -- Kräv lågt böjmoment, stabil parallell hög precision: halvledare, 3C-elektronik, precisionshårdvarumontering

     -- Krav på flexibel slaglängdsmatchning: välj kort/medel/lång slaglängd för att anpassa olika arbetsstyckesbredder

     -- Behöver montering i flera vinklar och dubbelsidig positionsdetektering för kompakt integrerad mekanism

Riktlinjer för nyckelval

     -- Välj hålstorlek och slaglängd enligt höjdbegränsning och arbetsstyckets bredd: Prioritetssekvens D(kort) → D1(medium) → D2(lång)

     -- Lägg till suffix -S magnetisk ring + M9B/M9N/M9P omkopplare om återkoppling av käften öppen/stängd läge krävs av PLC

     -- Monteringsval: Standard gängat hål (standard); suffix -2 för genomgående installation lämplig för smala plattformar och konsoler

     -- Belastningskontroll: Styrkäftsförlängningslängd L; undvik överdriven offsetbelastning som överstiger tillåtet böjmoment

     -- Stort hål Φ25/32: Använd cirkulerande kullagerstyrning, högre styvhet för måttligt tyngre arbetsstycken

Sammanfattning av en mening

     SOLH MHF2 ultratunna dubbelverkande parallella pneumatiska gripdon har ultralåg profildesign, tre slag av slagalternativ, fyrsidig montering och ±0,04~±0,05 mm hög precision, utrustad med kompatibla magnetomkopplare i M9-serien, idealisk kompakt griplösning med låg böjningsmoment för miniatyrrobot-EOAT och 3-automatisk precision.
