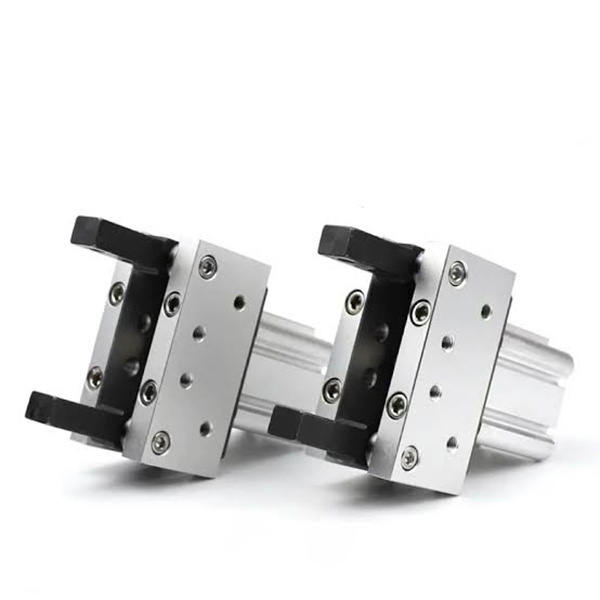

MHT2 Series Toggle Joint Heavy Duty självlåsande pneumatisk gripare

Märke: SOLH by Richge Technology

Produktöversikt

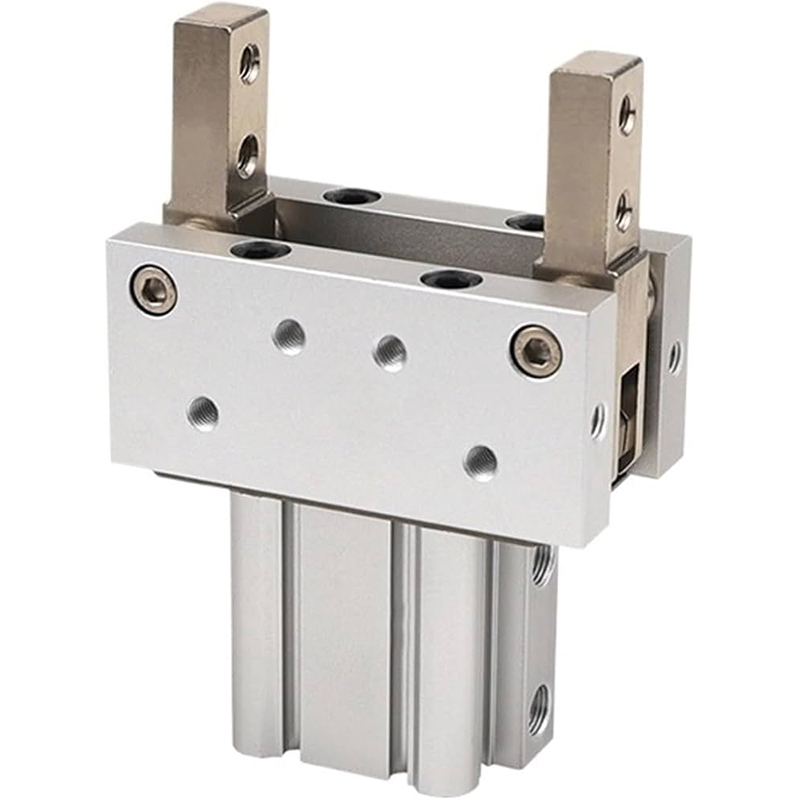

     SOLH MHT2-serien är knäppledsdriven vinkelgripare med 2 käftar. Enastående funktioner inkluderar självlåsande mekanism, strömavstängningsförmåga, ultrahögt spännmoment och fyrsidiga sensorinstallationsplatser med hög strukturell styvhet.

     Optimerad för fastspänning, transport och positionering av tunga arbetsstycken med strikta säkerhetskrav mot fall; det föredragna gripdonet för tung last för automatiserade högriskstationer.

Kärnstruktur och designfunktioner

     -- Arbetsprincip: Cylinder push-pull kombinerat med vipplänk kraftförstärkande mekanism. När käftarna stängs, når vippreglaget dödpunktslåsningsläget. Spännkraften förstärks 3~5 gånger, och ≥80% spännkraft kan bibehållas kontinuerligt vid lufttrycksförlust/luftavstängning för tillförlitlig självlåsning.

     -- Kroppskonstruktion: Fyrkantigt hårdanodiserat aluminiumhus med inbyggd magnetisk ring. Fyra monteringsspår (överst/botten/vänster/höger) tillåter direkt montering av magnetomkopplare i M9B/A93-serien utan döda vinklar för sensorlayout.

     -- Driftstyp: Dubbelverkande (D standardversion / DZ uppdaterad lättviktsversion). Käftarna låses i stängt läge; cylindertryck återställer käftarna för öppningsverkan.

     -- Materialspecifikation: Hårdoxiderad aluminiumcylinder, käftar av höghållfast legerat stål, slitstarkt länksystem. Hög styvhet, lång livslängd och underhållsfri oljefri drift.

     -- Flexibel montering: Flera gängade monteringshål stödjer axiell, längsgående och horisontell installation, lämplig för kompakt, begränsad utrustningslayout.

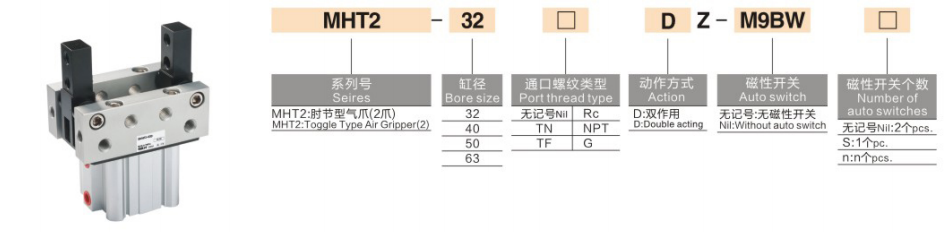

Komplett modellkodningsregel

 1. Modellexempel: MHT2-50DZ-M9BW

  2. Standardorderreferensexempel

     -- MHT2-32D: Bore 32, dubbelverkande standard basmodell utan strömbrytare

     -- MHT2-63DZ-M9B: Bore 63, uppdaterad lättvikts-DZ-typ, fyrsidiga sensorplatser, utrustad med M9B-magnetomkopplare

Tekniska specifikationer för universell kärna (0,5 MPa matningstryck)

Grundläggande konkurrensfördelar

  1. Kraftfull självlåsande anti-dropp prestanda

     -- Toggle-dödpunktslåsning behåller ≥80 % klämkraft efter lufttillförselavstängning eller tryckförlust. Eliminera effektivt risken för att arbetsstycket faller för automatiserade produktionslinjer med hög säkerhet.

  2. Ultrahögt spännmoment för tunga uppgifter

     -- Max vridmoment når 106N·m för φ63-modellen, som kan greppa 5~50 kg tunga arbetsstycken, vilket vida överstiger parallella gripdon med motsvarande hålstorlek.

  3. 360° flexibel sensorlayout

     -- Ingen integrerad styrskena på huvudkroppen; magnetiska omkopplare kan monteras på fyra ytor för att realisera positionsdetektering i alla riktningar, perfekt för smala installationshåligheter.

  4. Hög styvhet & förlängd livslängd

     -- Käftar av legerat stål och slitstarka länkar stödjer över 5 miljoner stabila cykler, anpassade till högfrekvent tung belastning kontinuerlig drift.

Monteringsalternativ och typiska tillämpningsscenarier

  1. Monteringsformulär

     -- Axiell montering: Horisontell push & pull för materialöverföring i löpande band

     -- Längsgående vertikal montering: Upp- och nedladdnings-/avlastningsstationer

     -- Sidomontering på sidan: Sidoklämning för stationer med begränsat utrymme

  2. Typiska industriella tillämpningar

     -- Fordonskomponenter: Gripande motorhus, växellådskåpor, hjulnav

     -- Maskinautomation: Tung gjutning, smidda delar och formhantering

     -- Logistiktransport: Transport av metallpallar, lådor och fatmaterial

     -- Säkerhetspositioneringsstationer: Överliggande anti-fallstationer, säkerhetsklämanordningar för pressutrustning

Jämförelse av urval: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Snabbvalsguide i 3 steg

  1. Val av hål baserat på arbetsstyckets massa

     -- 32 ≤ 5 kg；40 = 5~15 kg; 50 = 15~30 kg; 63 = 30~50 kg. Reserv minst 30 % lastsäkerhetsmarginal.

  2. Svängvinkelverifiering

     -- Max öppningsvinkel: MHT2-32 upp till 28°, MHT2-63 begränsad till 23°. Bekräfta att det finns tillräckligt med spelrum för målarbetsstyckets dimension.

  3. Konfigurationsmatchning

     -- Krav på positionsåterkoppling: Välj DZ lättviktsversion + M9B magnetomkopplare för montering av sensor på fyra sidor

     -- Högsäkerhetshantering över huvudet: Prioritera MHT2 för dess unika självlåsande funktion för avstängning

Sammanfattning av en mening

     SOLH MHT2 självlåsande pneumatiska gripdon för växelled har en förstärkningsstruktur med dödpunktslänkkraft med avstängningsförmåga mot droppe, montering på fyrsidig magnetisk brytare och hög legeringsstyvhet, tillgänglig i D/DZ-varianter, idealisk kraftig säkerhetsgripare för bildelar, gjutning av maskinverktyg och lastning/avlastning av tunga arbetsstycken.
