MK Series Multi-Mount Cylinder

MK Series Multi-Mount Anti-Rotation Compact Cylinder

Märke: SOLH by Richge Technology

Produktöversikt

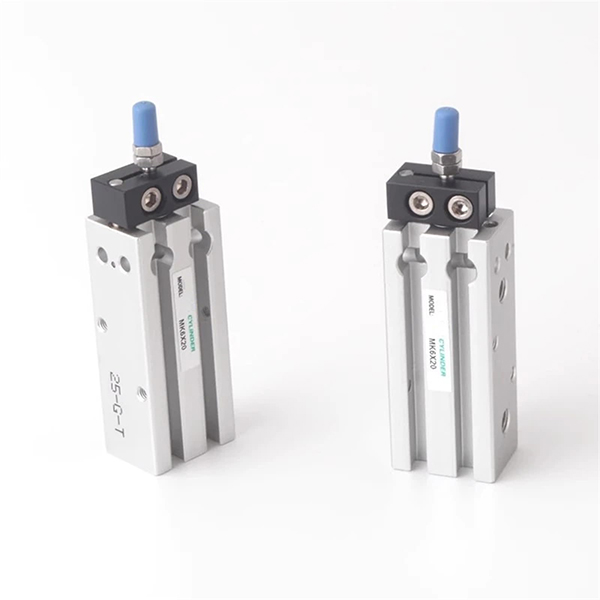

     SOLH MK-seriens tunn flermonterade cylinder är uppgraderad version av MD-cylinder med inbyggd antirotationsmekanism. Fyrkantig kropp stöder installation med sex ytor utan extra fästen. Antivridstrukturen begränsar kolvstångens rotation, möjliggör flercylindrig parallell installation, idealisk för precisionsautomation med begränsat utrymme med krav på vinkelpositionering. Direkt utbytbar med Airtac MD och SMC CQS-serien.

Struktur och funktioner

     -- Fyrkantig tunn aluminiumkropp, integrerad anti-rotationsstyrning;

     -- Hårdanodiserad pipa, förkromad kolvstång, hållbar och lätt;

     -- Fullständiga varianter: MK(dubbelverkande), MSK(fjäderförlängning), MTK(fjäderindragning), MKD(dubbelstång), MKJ(dubbelstång justerbar slaglängd); suffix -S för inbyggd magnet;

     -- Anti-rotationsnoggrannhet ≤±0,5°, undvik arbetsstyckets vinkelavvikelse;

     -- Monterbar på fram-, bak-, vänster-, höger-, topp-, undersidor; stöd sida vid sida parallell montering;

     -- Periferiska sensorspår för flexibel magnetisk brytarinstallation.

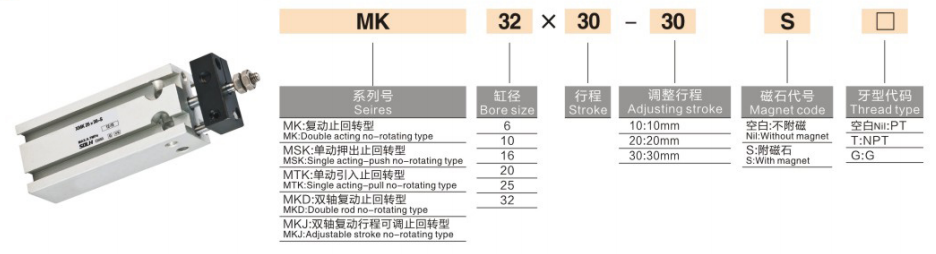

Modellkodningsregel

   1. Exempel: MK20-50-S

     -- MK: Seriekod; K = anti-rotation; D=dubbelstav; J=justerbar slaglängd

     -- 20: Hålstorlek:6/10/16/20/25/32 mm

     -- 50: Slaglängd 5~100 mm

     -- -S: Inbyggd magnetring

Tekniska specifikationer

Teoretisk kraft och drag @0,5 MPa (enkelstav, N)

Urvalsguide

     -- Välj hål med minst 50 % säkerhetsmarginal för arbetsbelastning;

     -- Lägg till 5 ~ 10 mm utrymme för praktiskt färdslag; max standard slaglängd: 100 mm;

     -- Välj -S-modell om positionsdetektering krävs; välj MKD dubbelstång för sidobelastningstillstånd.

Sammanfattning av en mening

     SOLH MK kompaktcylinder med sex ytmontering utrustad med inbyggd antirotationsmekanism, lämplig för precisionspositionering och kompakt flercylindrig layout i automationsutrustning med begränsat utrymme.
