MXJ-serien ultrakompakt pneumatiskt skjutbord med hög precision

Märke: SOLH by Richge Technology

Produktöversikt

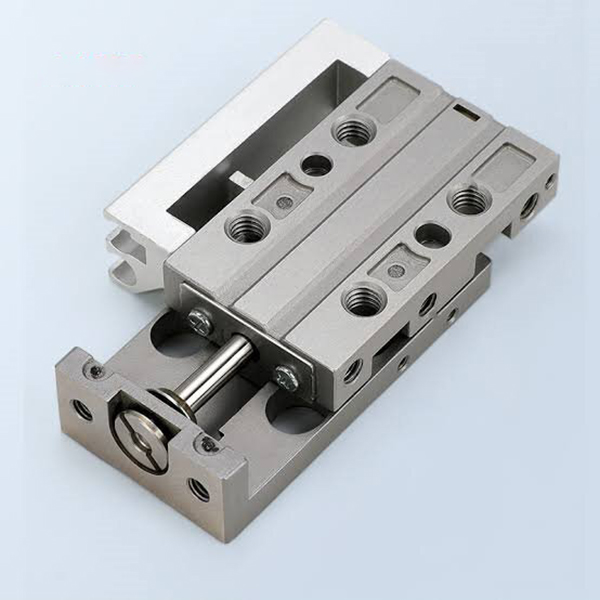

     SOLH MXJ-serien är ett pneumatiskt skjutbord i ultraminiatyr med hög precision designat för linjär körning med mikroprecision. Med ett ultrakompakt fotavtryck, positioneringsnoggrannhet på mikronnivå, lätt konstruktion och flervägsmonteringskompatibilitet, är den perfekt skräddarsydd för automatiserade stationer med begränsat utrymme inklusive 3C elektronisk bearbetning, precisionsdetektering, mikromontering och högfrekventa kortslagscykliska operationer. Den fungerar som det vanliga linjära ställdonet med hög precision för miniatyrautomationsscenarier.

Kärnstruktur och designfunktioner

     -- Drivläge: Dubbelverkande dubbelriktad drift, hålstorlekar φ4,5/6/8/12/16 mm, täcker mikro till lätt lastintervall på 5~50N.

     -- Premiumstruktur: använder martensitisk kropp av rostfritt stål och integrerad linjär kulstyrskena. Den lastbärande strukturen är isolerad från kolvstångens tätningsrörelse, vilket ger hög styvhet och drift med extremt låg friktion.

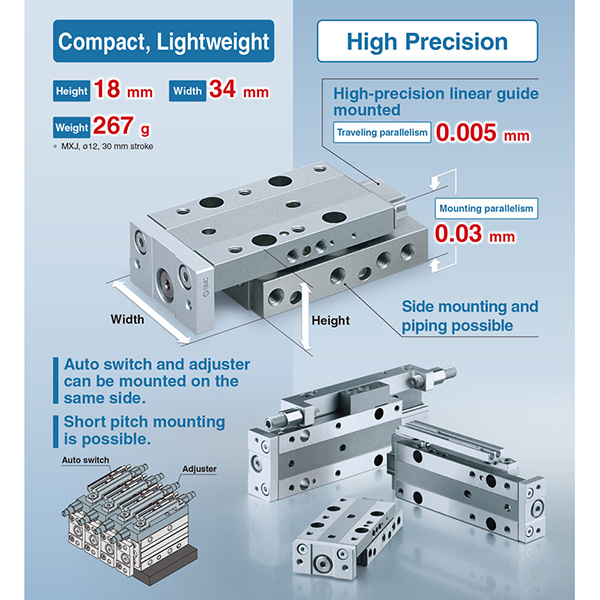

     -- Micron-Level Precision: Körparallellitet 0,005 mm, monteringsparallellitet 0,03 mm, vertikalitet 0,01 mm, vilket säkerställer ultrastabil precisionspositionering för sofistikerade processer.

     -- Ultrakompakt storlek: Ultratunn kroppsdesign med endast 10 mm höjd för φ4,5 hålmodell och 18 mm höjd för φ12 hålmodell, 30%~50% mindre än motsvarande MXQ-skjutbord, vilket maximerar utrymmesutnyttjandet för stationer med tät layout.

     -- Flexibel montering på flera sidor: Stödjer tresidiga topp-, botten- och sidoinstallationer med precisionsplacerade stifthål, anpassad till olika begränsade och täta utrustningslayouter.

     -- Universalsensorkompatibilitet: Utrustad med dubbla magnetiska brytarspår som standard. Modeller med slaglängd ≥5 mm tillåter installation av 2 M9B magnetiska brytare. Symmetrisk strukturell design möjliggör vänster/höger omkopplare och rörledningar utbytbarhet på plats.

     -- Justerbar buffring och begränsning: Standard gummibuffert med dubbla ändar för buller- och stötreducering; valfria en-/dubbelände metallslagbegränsare med 0~5 mm justerbart slaglängdsområde för ultraexakt positionering.

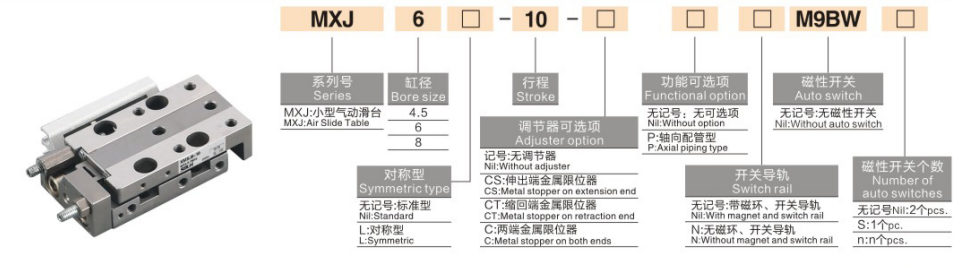

Komplett modellkodningsregel

   1. Modellexempel: MXJ6-10-CS-M9B

   2. Standardorderreferensexempel

     -- MXJ4.5-5: Standardtyp, ingen magnetisk brytare, hål 4,5 mm, slaglängd 5 mm, dubbelverkande

     -- MXJ8-15-B-2M9B: Borrning 8 mm, slaglängd 15 mm, metallgräns med dubbla ändar, 2 st M9B magnetiska brytare

     -- MXJ12-20-L: Symmetrisk typ, hål 12 mm, slaglängd 20 mm, vändbart sidorör

Grundläggande tekniska specifikationer (@0,5 MPa, dubbelverkande)

   1. Mikrospecifikationer (φ4,5 / φ6 / φ8)

   2.Små specifikationer (φ12 / φ16)

Grundläggande konkurrensfördelar

   1. Ultrahög precision och stabilitet på mikronnivå

     -- Integrerad bearbetning i ett stycke parad med linjär kulstyrskena med hög precision säkerställer repeterad positioneringsnoggrannhet på ±0,01 mm och ultralågt parallellitetsfel, vilket helt uppfyller strikta precisionskrav för mikrodetektering och finpositioneringsprocesser.

   2. Ultrakompakt & utrymmesbesparande design

     -- Ultratunn och ultrakort kroppsstruktur med en minsta höjd på endast 10 mm. Tresidig monteringsdesign anpassar sig till extremt smalt vertikalt och horisontellt utrymme, vilket sparar över 40 % installationsutrymme jämfört med konventionella glidbord, idealiskt för täta automatiserade produktionslinjer.

   3. Lätt och högfrekvent snabb respons

    -- Optimerad lättviktsstruktur i rostfritt stål (40~500g) reducerar rörlig tröghet effektivt. Drifthastigheten varierar från 50 till 500 mm/s, vilket stöder stabil högfrekvensdrift över 300 cykler per minut (cpm) för att öka produktionseffektiviteten.

   4. Oljefri drift & superlång livslängd

     -- Antar slitstark tätning med låg friktion och oljefri design, kompatibel med rena verkstäder och lätt oljiga industrimiljöer. Hållbar strukturell konfiguration säkerställer en livslängd på över 5 miljoner cykler med långsiktigt stabil underhållsfri drift.

   5. Symmetrisk vändbar design för flexibel installation

     -- Symmetrisk luftport och brytarspårstruktur möjliggör på plats vänster/höger utbyte av rör och sensorinstallation, vilket eliminerar riktningsbegränsningar och avsevärt förbättrar på plats felsökning och strukturell anpassningsflexibilitet.

Monteringsformer & typiska applikationer

   1. Monteringsmetoder

     -- Toppmontering: Fasta genomgående hål med exakta stifthål, lämpliga för installation av arbetsstyckets topp och högprecisionspositioneringsscenarier.

     -- Bottenmontering: Fixerad via gängade hål på undersidan, stabil och pålitlig, tillämplig för installation av standardutrustning.

     -- Sidomontering: Fixeras via sidogängade hål, perfekt för utrustning med begränsat vertikalt utrymme och tätt parallellt arrangemang av flera slider.

   2. Typiska tillämpningsscenarier

     -- 3C Electronics: Chiphantering och överföring, kameralinsfokusering, mikrokomponentlaminering, hållbarhetstestning av knapplivslängd

     - Precisionsdetektion: Sondpositionering, CCD-kamera exakta rörelser, mikrodimensionsmätning, optisk finkalibrering

     -- Micro Assembly: Automatisk skruvlåsning, terminalpressning, precisionskomponentinsättning, miniatyrjiggdrivning

     -- Medicinsk utrustning: Precisionskontroll av mikropumpar, miniatyrventilomkoppling, teleskopisk positionering av små instrument

Snabbvalsguide i 3 steg

   1. Val av hål efter belastning

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reservera inte mindre än 50 % lastsäkerhetsmarginal för stabil precisionsdrift.

   2. Strokebekräftelse

     -- Standard slaglängdsområde: 5~50 mm. Prioritera korta slag (5~20 mm) för högfrekventa arbetsförhållanden för att säkerställa högre precision och driftsstabilitet.

   3. Konfigurationsmatchning

     -- Positionsövervakning: Utrusta 2 M9B magnetiska omkopplare för dubbelriktad slagpositionsåterkoppling.

     -- Precisionsbegränsning: Välj metallgräns med dubbla ändar (B) för 0~5 mm justerbar exakt slagposition.

     -- Monteringsanpassning: Välj sidomontering för tät stationslayout, bottenmontering för standard utanpåliggande installation.

Sammanfattning av en mening

     SOLH MXJ-seriens ultrakompakta pneumatiska glidbord med hög precision har positioneringsnoggrannhet på mikronnivå, tresidig flexibel montering, lätt högfrekvensdrift och valfria justerbara metallbegränsare, som fungerar som det kostnadseffektiva precisionslinjära ställdonet som används i stor utsträckning i 3C-elektronik, precisionsdetektering och medicinsk automationsutrustning.
