MXQ-serien pneumatiskt skjutbord | Recirkulerande bollguide / ekonomisk typ

Märke: SOLH by Richge Technology

Produktöversikt

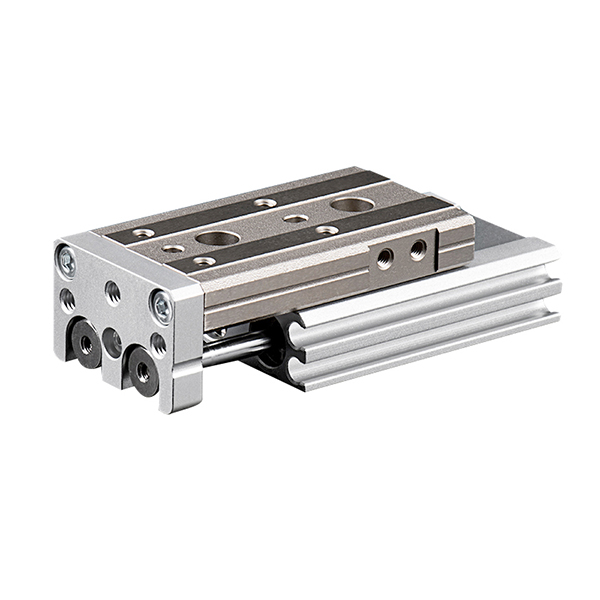

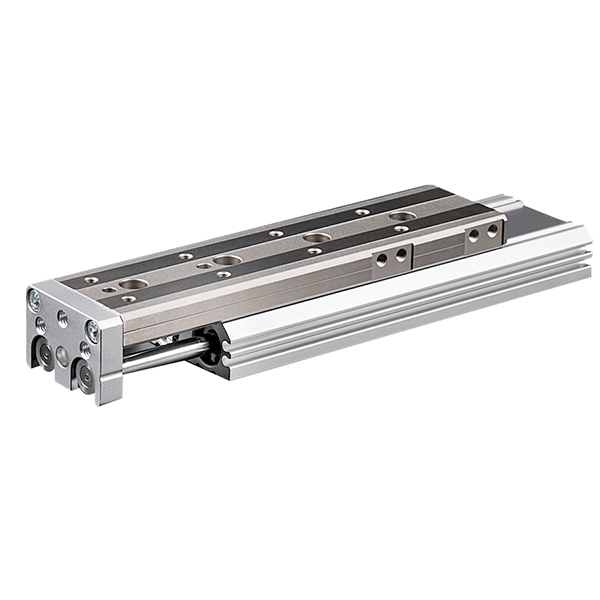

     SOLH MXQ-serien är ett ekonomiskt kompakt pneumatiskt skjutbord med ett dubbelkolvsdrivsystem och recirkulerande kulstyrskenor. Med en ultratunn och lätt integrerad struktur levererar den stabil linjär rörelse med medelprecision med en repeteringsnoggrannhet på ±0,02 mm. Som ett kostnadseffektivt alternativ till den traditionella kombinationen "cylinder + extern styrning" reducerar det utrustningskostnaderna avsevärt samtidigt som tillförlitlig driftprestanda bibehålls. Idealisk för allmän automatiserad hantering och standardscenarier för precisionsmontering, det är den föredragna baslösningen för linjär drivning för massautomatiserade produktionslinjer.

Kärnstruktur och arbetsprincip

     -- Dubbelkolv dubbelverkande drivning: Utrustad med en dubbelkolvsstruktur som ger dubbelt så stor uteffekt som encylindriga slider med samma hålstorlek. Den säkerställer synkron och stabil linjär rörelse utan svängning eller avböjning under högfrekvent cyklisk drift.

     -- Återcirkulerande kulledarskena: Använder en icke-förspänd, recirkulerande kulstyrningsdesign, med mjuk lättbelastningsrörelse och låg tillverkningskostnad. Den upprätthåller en stabil ±0,02 mm repeterad positioneringsnoggrannhet, och uppfyller till fullo medelprecisionsautomationskrav.

     -- Ultratunn och lätt integrerad kropp: Den integrerade cylinder- och glidbordsstrukturen är 10 % lägre i höjd och 22 % lättare i vikt än MXS-serien, vilket ger en mer kompakt installationslayout för utrymmesbegränsad utrustning.

     -- Flexibel tresidig montering: Stöder botten-, sido- och axiell trevägsfixering med förinställda stifthål för precisionspositionering. Det förenklar installation och positionering på plats, vilket förbättrar den totala monteringseffektiviteten.

     -- Inbyggd magnetisk induktionsdesign: Standard inre magnetring med reserverade sidomonteringsspår för magnetomkopplare i serie D-M9□ och A93. Den planmonterade designen undviker strukturella störningar och säkerställer stabil positionssignalåterkoppling.

 Komplett modellkodningsregel

   1. Modellexempel: MXQ16-50AS-M9BW

   2. Standardorderreferensexempel

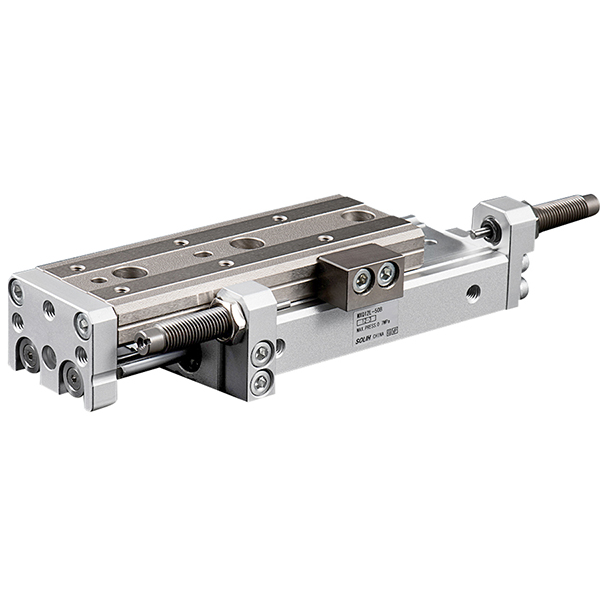

     -- MXQ20-75A-FR-M9NL: Borrning 20 mm, slaglängd 75 mm, slaglängdsjustering med dubbla ändar, axialrör, PNP-magnetomkopplare med 3m trådlängd

Allmänna kärntekniska specifikationer

Referensdiagram för uteffekt och belastning (@0,5 MPa, horisontell installation)

Obs: Lastkapaciteten minskar med längre slaglängd och högre arbetshastighet; säkerhetsfaktor ≥2; vertikal belastning kräver verifiering av tillåtet vridmoment

Applikationsscenarier & Jämförelse av produkturval

   1. Prioriterade applikationsscenarier för MXQ-serien

     --  Allmän automatiserad hantering: Perfekt för cyklisk överföring av små elektroniska delar, terminaler, plastkomponenter och lätta modulära fixturer med standardkrav för precision.

     -- Kostnadskänsliga automationsprojekt: Som ett kostnadseffektivt alternativ till MXS-serien med hög precision minskar den totala utrustningskostnaderna med mer än 30 % samtidigt som den bibehåller stabil grundprestanda.

     -- Ultrakompakt utrymmeslayout: Har lägre kroppshöjd och lättare vikt än MXS-rutschbanor, vilket sparar vertikalt installationsutrymme för mycket kompakt automatiserad utrustning.

     -- Medelprecision med lätt belastning: Idealisk för arbetsförhållanden med ±0,02 mm positioneringskrav och inga krav på hög styvhet eller högt vridmomentmotstånd.

     -- Högfrekvent kortslagscykling: Pålitlig för långvarig upprepad drift inom 10~50 mm kort slaglängd, som effektivt ersätter traditionella kombinationer av delad cylinder och extern styrning.

   2.MXQ vs MXS vs MXH | Core SMC Slide Table Comparison

Professionellt urval nyckelpunkter

     -- Matchande hålstorlek: Välj lämplig hålstorlek enligt arbetsstyckets vikt och installationsriktning. Kontrollera horisontell belastning inom 50 % av märkvärdet och vertikal belastning inom 25 % av märkvärdet för att säkerställa stabil långtidsdrift.

     -- Slagval och marginalreservation: Reservera 5~10 mm slagmarginal vid modellval. Använd AS/AT/A finjusteringssuffix (0~5 mm trimning) om exakt kalibrering av slaglängden krävs.

     -- Flexibelt monteringsval: Bottenfäste för horisontell materialhantering; sidomontering för fast installation i sidled; axiell montering för Z-axelstapling och flerskiktsutrustningsmontering.

     -- Optimering av buffertkonfiguration: Standard gummibuffert för konventionell låghastighetsdrift. Installera en valfri hydraulisk buffert när arbetshastigheten överstiger 300 mm/s eller lastvikten överstiger 5 kg (ej tillämpligt för MXQ6-modellen).

     -- Placerasdetekteringskonfiguration: Kompatibel med M9B/M9N/A93 magnetomkopplare. Inbäddade spår på dubbla sidor stöder installation med dubbla omkopplare för att realisera korrekt förlängning/indragning av signalåterkoppling på plats.

Sammanfattning av en mening

     Det ekonomiska pneumatiska skjutbordet i SOLH MXQ-serien har en lätt återcirkulerande kulstyrning och integrerad struktur med dubbla kolvar, med ultralätt tunn kropp, ±0,02 mm stabil medelprecision och låg kostnad, vilket fungerar som den bästa kostnadseffektiva ersättningen för traditionella cylinderstyrningskombinationer för allmän industriell automation och lättprecisionsmontering.
