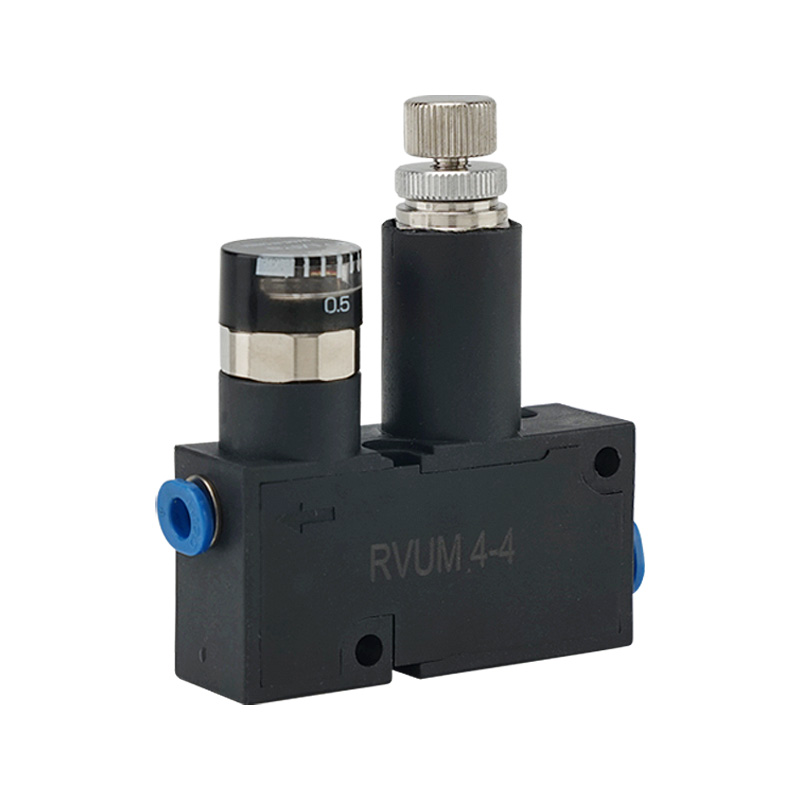

RVUM-serien minitryckregulatorventil

RVUM-serien minitryckregulatorventil | Kompakt direktverkande kolvlufttrycksreduceringsventil med One-Touch Fitting

Märke: SOLH by Richge Technology | Ultrakompakt precisionspneumatisk tryckregulator

1. Produktöversikt

     SOLH RVUM-serien är enultrakompakt direktverkande mikrotryckregulatorventil av kolvtyp, speciellt utvecklad för utrymmesbegränsade pneumatiska miniatyrkretsar. Den stöder strukturer av både avlastningstyp (standard) och icke-avlastningstyp, med flexibla anslutningsalternativ för rak/knö, integrerade entryckskopplingar och 0,1–0,8 MPa precisionstryckreglering. Med ultraliten lättviktsdesign, diversifierade monteringsmetoder och stabil tryckutmatning, används den i stor utsträckning i precisionsscenarier med små flöden såsom dispensering, vakuumadsorption och mikroluftblåsning, vilket fungerar som den optimala tryckstabiliserande lösningen för miniatyriserad automatiserad utrustning.

2. Grundläggande positionerings- och arbetsprincip

     • Strukturell design: Antar direktverkande kolvstruktur med hög precision, tillgänglig i två versioner: standardavlastningstyp och valfri icke-avlastningstyp, som uppfyller olika krav på kretstryckreglering.

     • Precisionstryckstabilisering: Maximalt inloppstryck når 0,9 MPa, med stabilt justerbart utgångstryck från 0,1 MPa till 0,8 MPa. Den avlastande designen släpper automatiskt ut övertrycksluft för att upprätthålla ett konstant nedströmstryck.

     • Tillämpligt medium: Ren tryckluft, stödjer oljefri smörjdrift, helt anpassad till rena och precisionspneumatiska arbetsmiljöer.

3. Enastående produktegenskaper

  3.1 Ultrakompakt och lätt kropp

     Hela ventilkroppen antar miniatyriserad integrerad design med extremt litet utrymme. Den är perfekt lämpad för inbyggd installation av utrustning, panelmontering och smal jiggutrymmeslayout, vilket möjliggör optimering av nollutrymmesupptagning för pneumatiska miniatyrsystem.

  3.2 Flexibel rörledning med en knapptryckning

     Både IN- och OUT-portarna stöder fri omkoppling av raka och armbågstyper. Kompatibel med metriska φ4/φ6 och imperialistiska 5/32"/1/4" pneumatiska rör. Verktygsfri plug-in-installation förbättrar avsevärt rörledningar och modifieringseffektivitet på plats med stark kompatibilitet.

  3.3 Högprecision stabilt tryckreglering

     Professionell 0–0,8 MPa tryckmätare är utrustad med en regleringsnoggrannhet på ±5 % FS. Den levererar ultrastabil tryckutgång för precisionsscenarier med små flöden, såsom automatisk dispensering, vakuumadsorption av arbetsstycket, mikroluftblåsning och positioneringskontroll, vilket effektivt undviker tryckfluktuationer som påverkar produktens precision.

  3.4 Diversifierade monteringsmetoder

     Stöder oberoende direktinstallation och integrerad klusterinstallation. Den kan flexibelt anpassa sig till olika krav på utrustningslayout, förverkliga enpunktsoberoende tryckreglering och multi-loop integrerad centraliserad tryckkontroll.

  3.5 Hållbar och pålitlig prestanda

     Ventilkroppen är gjord av höghållfast aluminiumlegering och hartsmaterial, med utmärkt korrosionsbeständighet och strukturell stabilitet. Arbetstemperaturen sträcker sig från 0 ℃ till 60 ℃ (fri miljö), vilket säkerställer stabil drift under långa cykler i industriella produktionsscenarier.

4. Allmänna tekniska specifikationer

5. Modellkodningsregler & urvalsexempel

  5.1 Komplett modelldefinition

     Standardmodellformat: RVUM - [Tube Spec] - [Tube Spec] - [Suffix]

     • RVUM: Seriekod för ultrakompakt minitryckregulator av kolvtyp

     • Rörspecifik kod: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Suffix A: Utrustad med precisionstryckmätare

 5.2 Vanliga modellansökningsfall

     • RVUM6-6: Grundmodell med φ6 rakt inlopp + φ6 rakt utlopp, för konventionella pneumatiska miniatyrkretsar

     • RVUM6-6-A: φ6 rakt inlopp & utlopp med inbyggd tryckmätare, för visuell tryckreglering

     • RVUM4-6: φ4 rakt inlopp + φ6 armbågsutlopp, asymmetrisk modell med liten kaliber för smala utrymmen och mikroflödesrörledningar

6. Typiska tillämpningsscenarier

     • Mikroautomationsutrustning och jiggar: Används ofta i 3C elektronisk utrustning, medicinsk utrustning, små robotarmar och precisionsverktygsfixturer.

     • Precisionskontroll för litet flöde: Professionell för automatisk dispensering, vakuumadsorption av arbetsstycket, mikroluftblåsningsrengöring och exakt positioneringstryckkontroll.

     • Kompakt integrerat system: Idealisk för inbyggd installation, panelinbäddad montering och integrerade pneumatiska system med flera slingor.

     • Magnetventil bakre krets: Direkt installerad nedströms magnetventiler för sekundär tryckreduktion och stabil tryckutgång, vilket eliminerar lufttrycksfluktuationer.

7. Jämförelse- och urvalsguide för produktserier

Sammanfattning av en mening

     SOLH RVUM-seriens minitryckregulator integrerar ultrakompakt storlek, flexibel one-touch rörledning och 0,1–0,8 MPa precisionstryckreglering, vilket är den mest matchade högstabiliserande tryckstabiliserande lösningen för utrymmesbegränsade mikropneumatiska kretsar och precisionsautomatiserad utrustning med små flöden.
