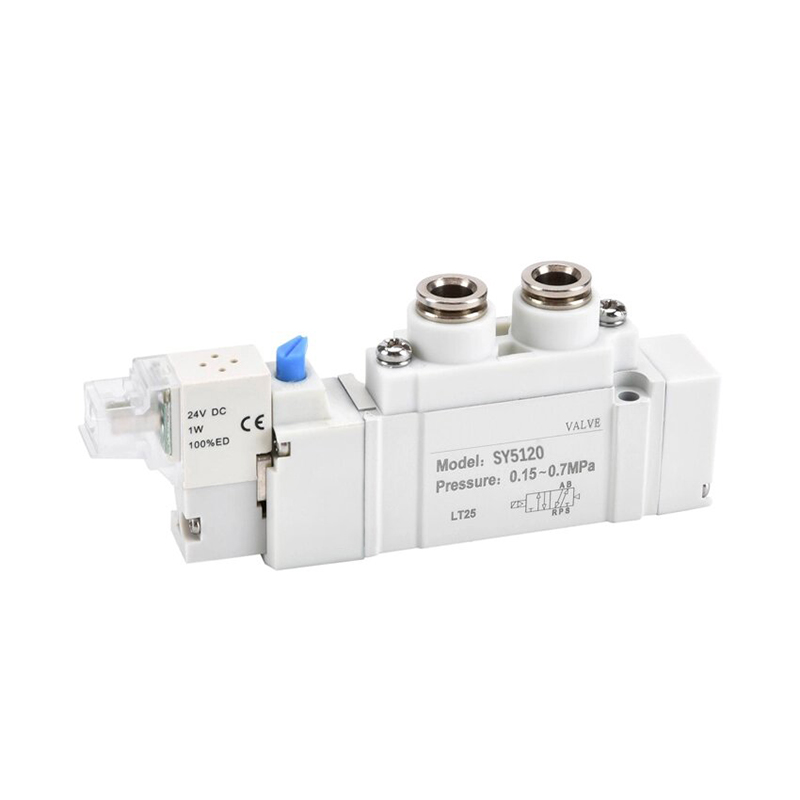

SY-serien pilotstyrd 5-ports magnetventil

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH SY-serien är en vanlig pilotstyrd 5-ports magnetventil, med ultrakompakt kropp, ultralåg strömförbrukning och kraftigt uppgraderad flödeskapacitet. Den fungerar som den centrala riktningsstyrningskomponenten för cylinderfram- och återgående och pneumatisk kretskoppling på all automatiserad produktionsutrustning, fullt utbytbar med original SMC SY-serien.

Full serie storleksklassificering och matchande omfattning

Universal Core tekniska specifikationer

  1. Kretstyper:

     -- 5/2-vägs (enkel fjäderretur / dubbel spärrspole);

     -- 5/3-vägs (3 mittfunktioner: mittstängt / mittutblås / center trycktillförsel)

  2. Driftstryckintervall

     -- Intern pilot: 0,1 ~ 0,7 MPa

     -- Extern pilot (vakuumkompatibel): -100 kPa ~ 0,7 MPa

  3. Driftstemperatur: -10 ~ 50 ℃ (ingen isbildning i luftkällan)

  4. Spolens strömförbrukning: Standardspole 0,35W; energibesparande lågeffektspole endast 0,1W

  5. Skyddsklass: Pluggkontakt IP65; grenrörs monteringsbas IP67

  6. Servicelivslängd: Gaptätningsspole upp till 200 miljoner cykler; elastisk tätning upp till 70 miljoner cykler

  7. Standardspänningsalternativ: DC12V / DC24V (mass mainstream); AC110V / AC220V

Strukturella och kärnprestandafördelar

  1. Snabb plug-in grenrörsmonteringsstruktur

     -- Snäpp direkt på SS5Y-seriens grenrörsbas, snabb montering och demontering, enkelt enkelventilsunderhåll utan att demontera hela ventilön.

  2. Ultralåg energibesparande spole

     -- Valfri 0,1W lågeffektspole, låg värmealstring, perfekt lämpad för långvariga kontinuerliga strömförsörjda arbetsförhållanden, som kraftigt sänker fabrikens trycklufts- och energikostnader.

  3. Mycket optimerad högflödeslöpare

     -- Intern strömlinjeoptimerad design, flödeskapaciteten ökade med cirka 80 % jämfört med den gamla generationens magnetventiler, vilket ger snabbare cylinderförlängnings-/indragningshastighet utan tryckförlust.

  4. Inbyggd pilotfilterskärm

     -- Integrerat litet filternät på pilotventilens inlopp för att blockera damm och föroreningar, vilket effektivt minskar frekvensen av stopp i spolen och förlänger livslängden.

  5. Flervägs flexibel portlayout

     -- Luftportar tillgängliga på sidan / toppen / botten tre riktningar, justera fritt rördragningen för att undvika mekaniska störningar inuti kompakta utrustningsramar.

  6. Modulär ventilö-integration

     -- Perfekt matchad med SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 serie flerstations grenrörsbaser, realiserar centraliserad enhetlig lufttillförsel och utblås, snygg ledningslayout och sparar skåpinstallationsutrymme.

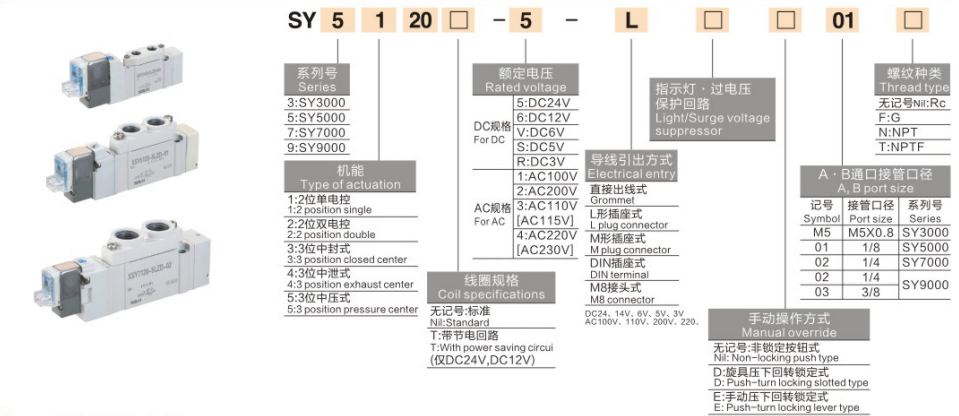

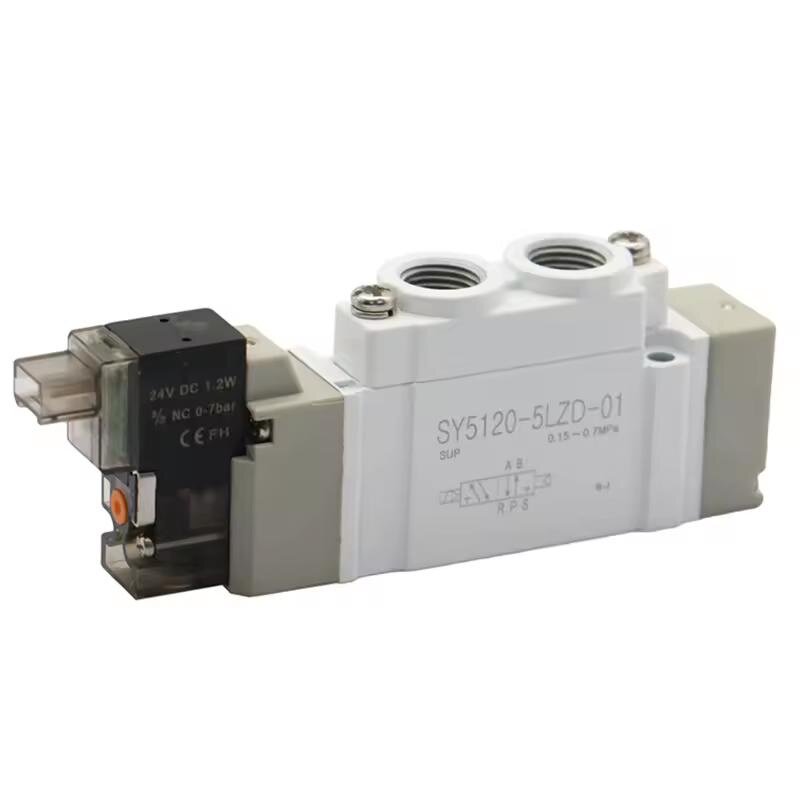

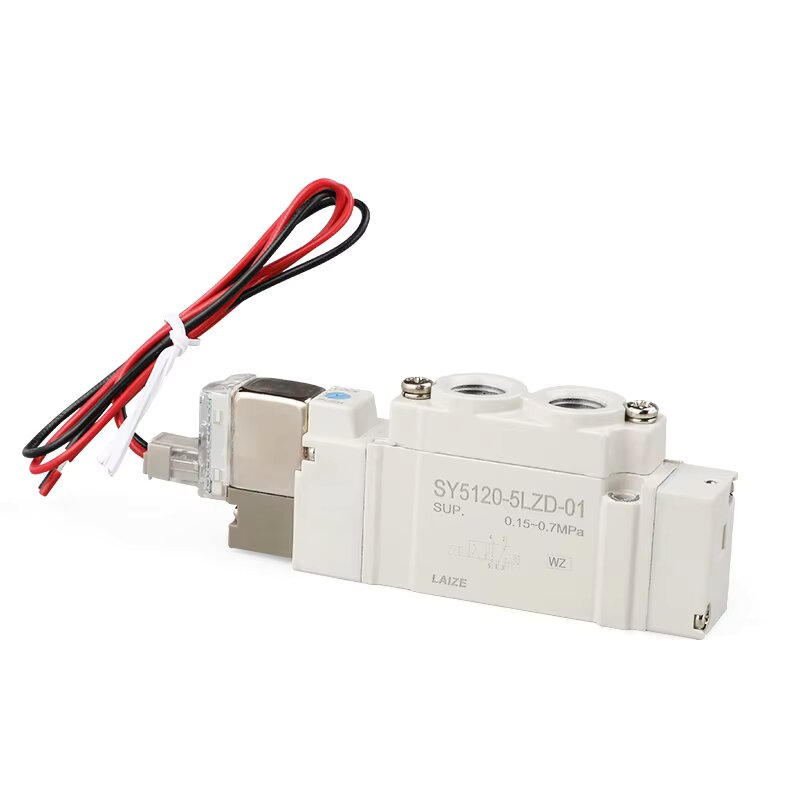

Komplett modellkodningsregel (exempel: SY5120-5LZD-01)

  1. SY: Seriekod för pilotstyrd 5-ports magnetventil

  2. 5: Storleksserienummer (5 = SY5000 medium serie)

  3. 1: Kretsfunktionskod

     1 = 5/2 enkel spiralfjäderretur;

     2 = 5/2 dubbel spärrspole;

     3 = 5/3 trelägesventil

  4. 2: Intern strukturell baskod

  5. 0: Standard basmonteringstyp

  6. 5: Spolespänningskod (5 = DC24V, mainstream)

  7. LZ: Uttags- och skyddskonfiguration

     L = L-formad stickkontakt; Z = inbyggd LED-indikator + överspänningsskyddskrets

  8. D: Manuell åsidosättningskod (tryck-sväng låsande skruvmejseldrift)

  9. 01: Portstorlek (01 = Rc1/8")

Typiska industriella tillämpningsscenarier

     -- Automatiserade produktionslinjer för montering, precisionsutrustning för halvledare, förpackningsmaskiner

     -- Automotive stämpling & svetsning produktionslinjer, medicinska testinstrument

     -- Pneumatiska robotgripare, linjära glidcylindrar, roterande indexeringsställdon

     -- Cylinder framåt/bakåtväxling, pneumatisk krets till/från och hastighetsreglerande kontroll

En mening

     SammanfattningSOLH SY-serien pilotmanövrerad 5-portars magnetventil täcker SY3000/SY5000/SY7000/SY9000 full storleksserie med 0,1W energibesparande spole, IP65/IP67 damm- och vattentät kvalitet, 80 % högre flöde än gamla modeller och insticksautomatisk universalkompatibilitetsriktning för manifoldventil för styrning av cylindern för SS5Y-kompatibilitet. elektronik, fordon, förpackningar och medicinsk utrustning.
