TC Series Triaxial Styrstav Cylinder | TCL/TCM pneumatisk cylinder med hög styvhet mot torsion

Märke: SOLH by Richge Technology

Produktöversikt & kärnstrukturella funktioner

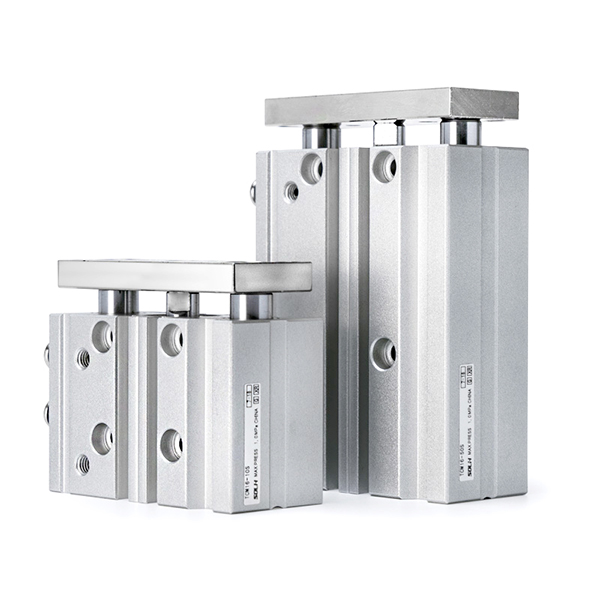

     SOLH TC-serien är en högpresterande triaxiell styrstångscylinder som antar en integrerad dubbel styrstång + central kolvstångsstruktur. Denna serie har ultrahög styvhet, utmärkt anti-torsionsförmåga, stark sidobelastningsmotstånd och exakt positioneringsnoggrannhet, och täcker ett helt intervall från φ6 mm till φ100 mm, inklusive två kärnmodeller: TCL precision kullager typ och TCM heavy-duty glidlager typ. Den används i stor utsträckning för kompakta skjut-, lyft-, stopp- och exakta översättningsstationer, och fungerar som en perfekt drop-in-ersättning för SMC MGP-serien i standardautomationsscenarier.

Viktiga strukturella fördelar

• Triaxiell struktur med ultrahög styvhet: Utrustad med två styrstänger av höghållfast lagerstål och en central kolvstång, ger den integrerade triaxiala strukturen mer än dubbelt så hög torsionsmotstånd och lateral lastkapacitet som vanliga cylindrar. Den förhindrar effektivt böjning och förskjutning, anpassar sig till excentrisk belastning och tvärgående arbetsförhållanden med enastående stabilitet.

• Dubbla lagerkonfigurationer för fullständiga scenarier

￮ TCL (kullager): Ultralåg friktion, extremt jämn slaglängd och stabil högfrekvensdrift, idealisk för precisionsdomkraft, höghastighetscykling och rörelsekrav med låg friktion.

￮ TCM (glidlager): Den har en glidbussning av mässingslegering och har utmärkt slitstyrka, slagtålighet och belastningstolerans i sidled, perfekt lämpad för tunga, dammiga och bromsande arbetsförhållanden.

• Integrerad tunn & kompakt design: Drivenheten och styrenheten är mycket integrerade för att minimera det totala installationsutrymmet. Dubbla luftintag på ovan- och sidoytorna stödjer flexibel rörlayout, anpassning till olika rörledningsriktningar på plats och kompakta utrustningsstrukturer.

• Upprepa positionering med hög precision: Precisionspositioneringshål är reserverade på basen, baksidan och fästplattan för att säkerställa ultrahög repetitionsnoggrannhet. Fyrsidiga magnetiska brytarspår stöder installation av strömbrytare i flera riktningar, vilket ger flexibel och omfattande detektering av slagposition.

• Standard Premium-konfiguration: Inbyggd magnetring (standard S-magnet), gummibuffertar med dubbla ändar och oljefri underhållsfri design, överensstämmer med standarder för ren verkstadsdrift. Dubbelverkande design med standardslag från 5 mm till 500 mm täcker nästan alla konventionella automatiserade körslag.

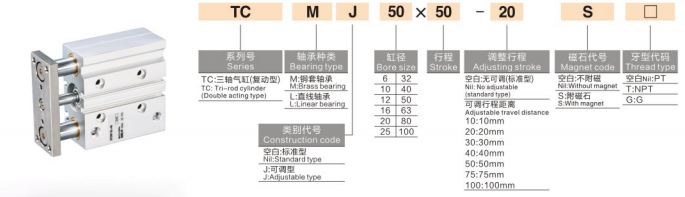

Kompletta modellnamnsregler

Modellexempel: TCM20-50S | TCL16-30J-20S-T

Standardbeställningsreferensexempel

• TCM25-75S: 25 mm hål, 75 mm slaglängd, glidlagertyp med inbyggd magnet

• TCL20-50J-20S: 20 mm hål, 50 mm standardslag, 20 mm justerbart slag, kullager precisionstyp med magnet

• TCM32-100S-T: 32 mm hål, 100 mm slaglängd, glidlagertyp med motstånd mot hög temperatur

Standard tekniska parametrar

(Standardtestförhållanden: 20 ℃ normal temperatur, 0,5 MPa märktryck)

1. Allmänna prestandaparametrar

• Driftläge: Dubbelverkande fram- och återgående rörelse

• Arbetstrycksområde: 0,1~1,0 MPa; Bevistryck: 1,5 MPa

• Omgivningstemperatur: -20℃~70℃ (isfri konventionell miljö); -20℃~120℃ (-T högtemperaturversion)

• Kolvens arbetshastighet: 50~500mm/s (φ6~63 små och medelstora hål); 50~400 mm/s (φ80/100 stort hål)

• Buffertläge: Standard gummibuffert med dubbla ändar; valfri luftkuddebuffert för scenarier med hög effekt

• Smörjläge: Oljefri underhållsfri drift, lämplig för rena industrimiljöer

2. Teoretiska dragkraftsdata (@0,5 MPa, enhet: N)

3. Produktviktsdata (50 mm slaglängd, enhet: kg)

Jämförelse av TCL vs TCM Core Selection

Monteringsmetoder och typiska tillämpningsscenarier

1. Flexibel multimonteringsdesign

• Direkt kroppsmontering: Reserverade skruvhål på botten, sido- och ändytorna för direkt fixering utan extra fästen krävs, vilket möjliggör snabb montering och demontering för installation på plats.

• Extra tillbehör som tillval: Fläns (F) och fotfäste (L) monteringstillbehör finns tillgängliga, som stödjer flexibel horisontell och vertikal layout för att anpassas till olika utrustningskonstruktioner.

2. Industriella kärntillämpningar

• Automatisering av transportband: Stoppa arbetsstycket, materiallyft och pallplacering; stark slagtålighet och anti-offset prestanda säkerställer stabil transport och begränsande drift.

• 3C elektronisk precisionsbearbetning: PCB-hantering, terminalpressningspositionering och lätt förflyttning av arbetsstycket; hög antirotationsnoggrannhet garanterar nollavböjningsprecisionsmontering och bearbetning.

• Förpackningsmaskiner: Material baffeldrivning, silo-grindbyte och korta materialtryckning; kompakt kropp anpassar sig perfekt till högintegrerad layout för förpackningsutrustning.

• Allmän industriell automation: Jigglyftning, delutkastning och excentrisk lastkörning; integrerar cylinder- och styrfunktioner för att ersätta traditionella kombinationer av delad cylinder + styrstav, vilket förenklar utrustningens struktur och sänker kostnaderna.

TC Series vs SMC MGP Series Ersättningsjämförelse

Snabbvalsguide i tre steg

1. Val av hålstorlek: Beräkna erforderlig dragkraft enligt faktisk arbetsbelastning; välj hålstorlek med teoretisk dragkraft ≥ faktisk belastning × 1,5, reservera 50 % säkerhetsmarginal för att undvika överbelastning.

2. Val av lagertyp: Välj TCL-kullager för precisionspositionering och högfrekventa mjuka cyklingsscenarier; välj TCM glidlager för tunga, dammiga och kraftiga arbetsförhållanden.

3. Val av funktionell konfiguration

￮ Slagfinjusteringsbehov: Välj justerbart slaglängd av J-typ (0~50 mm justerbart område)

￮ Positionsdetekteringskrav: Välj S-magnetkonfiguration + flerriktade magnetiska strömbrytare (fyrsidig installation)

￮ Arbetsmiljö med hög temperatur: Välj -T högtemperaturbeständigt alternativ (-20℃~120℃)

Sammanfattning av en mening

      SOLH TC-seriens treaxliga styrstångscylinder integrerar hög styvhet, super lateral belastningsmotstånd och högprecisions antirotationsprestanda, med dubbla lageralternativ och justerbara slag- och högtemperaturtillvalsfunktioner, vilket fungerar som den mest kostnadseffektiva direkta ersättningen för SMC MGP-serien för automationslyft, stopp och positioneringskörning i full scen.
