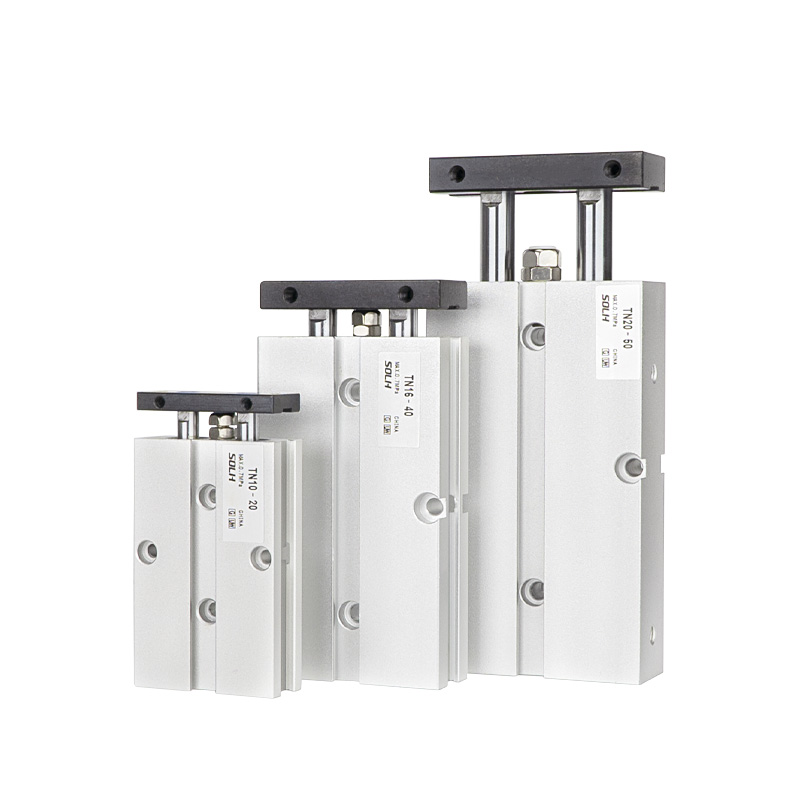

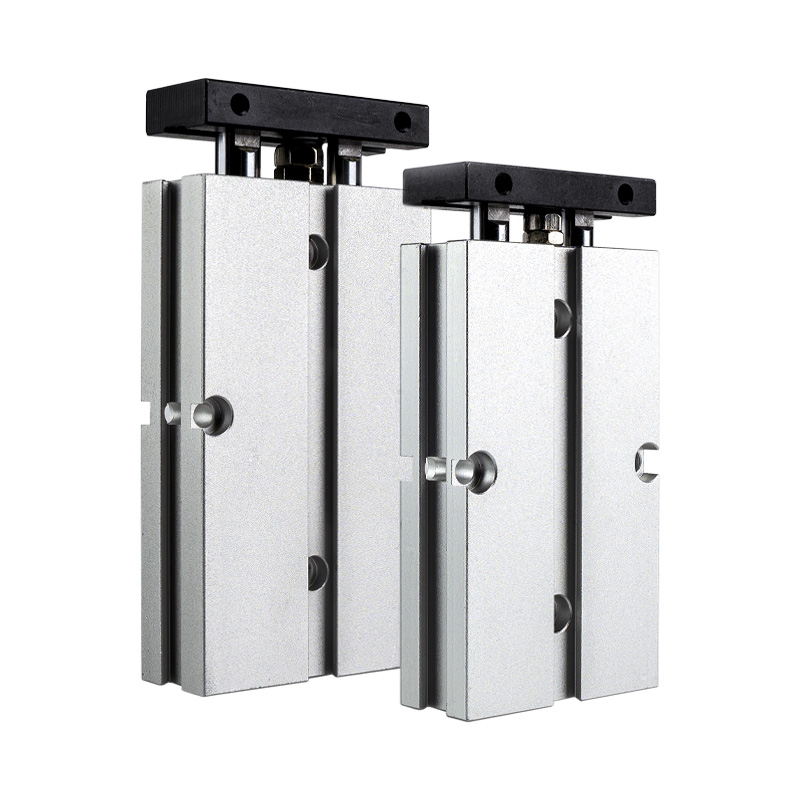

TN Series Dual Rod Cylinder

TN Series Twin Shaft Cylinder | Kompakt lågkostnads ​​dubbelstång pneumatisk cylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstruktur

     SOLH TN-serien är en kostnadseffektiv kompakt dubbelaxelcylinder med en enkelkolvs dubbelstångsstruktur och glidlagerstyrning. Designad för utrymmesbesparande installation och mångsidig montering, den levereras med standard inbyggda magnetiska ringar och justerbar slagbuffert. Med ±0,2° antirotationsnoggrannhet och utmärkt antiavböjningsprestanda, används TN-cylindern allmänt i lätta automationsscenarier inklusive precisionspositionering, arbetsstyckespressning, materialblockering och linjär överföring, vilket ger enastående universalitet och kostnadsfördelar för standardautomatiserade stationer.

1. Kärnstrukturella fördelar

• Stabil Twin Rod Synchronous Operation: Använder en kolv och dubbel parallell hårdkrom stångkonfiguration med förlängd glidbussning. Den synkrona strukturen med dubbla stavar motstår effektivt vridning och svängning, vilket uppnår pålitlig antiavböjningsprestanda med ±0,2° rotationstolerans för lätta laststyrningsuppgifter.

• Justerbar buffert & slagfinjustering: Utrustad med en främre justerbar anti-kollisionskudde för exakt finjustering av slag och mjuk buffring; matchas med fast bakre buffert för att minska driftspåverkan och buller, vilket säkerställer stabil fram- och återgående rörelse.

• Utrymmesbesparande 3-sidig montering: Inbäddad kroppsdesign stöder flexibel installation från botten, toppen och sidoriktningarna. Reserverade sidospår tillåter direkt montering av magnetomkopplare utan extra fästen, vilket maximerar utrustningens utrymmesutnyttjande.

• Standard magnetisk konfiguration: Inbyggd magnetisk ring (S-suffix) är utrustad som standard för alla modeller i TN-serien utan någon icke-magnetisk version tillgänglig, vilket möjliggör bekväm slagpositionsdetektering för universella automatiserade applikationer.

2. Kärnproduktsdifferentiering (referens för nyckelval)

• TN vs TR-serien: TN antar företagsstandard med mer kompakt storlek, lägre kostnad och inget alternativ med φ6-hål; TR följer JIS industristandard med högre styvhet, motstånd mot tung belastning och kompletta hålstorlekar inklusive φ6.

• TN vs CXS / CXSJ-serien: TN har en enkolvsstruktur med standardeffekt med enkel dragkraft, mer prisvärd och utrymmesbesparande; CXS och CXSJ antar design med dubbla kolvar med dubbel dragkraft och överlägsen höghastighetsprestanda, lämplig för scenarier med tung belastning och hög precision.

Kärnunderserieklassificering (stavtyp)

TN-serien täcker två vanliga stångtyper för att möta ensidig drift och bilaterala genomgående rörelsekrav för olika lätta automationsstationer.

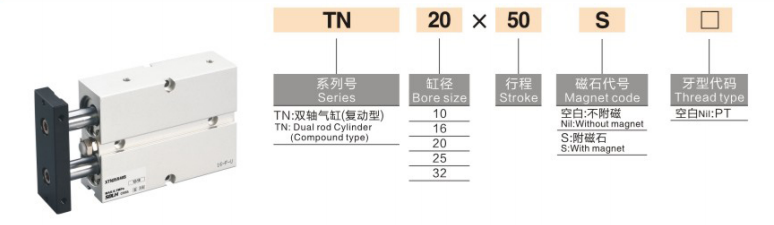

Kompletta modellnamnsregler

Modellexempel: TN20×50S

1. Namnkodsdefinition

1. Seriekod: TN (ensidig stav) / TNW (dubbel genomgående stav)

2. Borrstorlek: 10 / 16 / 20 / 25 / 32 mm (φ6 hål ej tillgängligt, skiljer sig från TR-serien)

3. Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max slaglängd: 200 mm)

4. Magnetisk ringkonfiguration: S (standard inbyggd magnetisk ring, obligatorisk konfiguration, ingen icke-magnetisk version)

5. Trådtyp: Standard PT (Rc) gänga; valfri G-gänga (suffix G) / NPT-gänga (suffix T)

6. Magnetisk brytare: Tillval CS1-J, CS1-G, D-M9B och andra modeller, direkt installerade på sidospår

Allmänna tekniska standardparametrar

(Standard testförhållanden: 20℃ normal temperatur, torr luft)

• Driftläge: Dubbelverkande enkelkolvsdrift

• Arbetstrycksområde: 0,15~1,0 MPa

• Bevistryck: 1,5 MPa

• Omgivningstemperatur: -20℃~70℃ (isfri miljö)

• Drifthastighet: 30~500 mm/s

• Anti-rotationsnoggrannhet: ±0,2° (stabil ljusbelastningsstyrningsprecision)

• Buffertläge: Främre justerbar gummi anti-kollisionsdyna + bakre fast gummibuffert (ingen luftbuffert alternativ)

• Rörportstorlek

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Monteringsmetod: Inbäddad karossinstallation + 3-sidig montering (botten / topp / sida), ultrautrymmesbesparande design

Teoretiska dragkrafts- och spänningsdata (@0,5 MPa, enhet: N)

Enkolvsstruktur med standardeffekt med enkel dragkraft, kostnadseffektiv för konventionella lättbelastningsscenarier

Snabbvalsguide

1. Budget och utrymmesval: Välj TN-serien för ultrakompakta utrymmen och låga krav på lätt belastning; välj TR-serien för JIS-standard, drift med tung last och krav på φ6-hål.

2. Val av dragkraft och prestanda: Använd CXS/CXSJ cylindrar med dubbla kolv för dubbel dragkraft och snabba scenarier för pick-and-place; välj TN/TR enkolvscylindrar om standard enkel dragkraft uppfyller arbetskraven.

3. Val av spötyp: Välj standard TN enkeländsstång för konventionell enkelriktad drift; välj TNW dubbel genomgående stång för bilateral montering och dubbelriktad synkron rörelse.

4. Magnetisk konfiguration Obs: Alla cylindrar i TN-serien är utrustade med S magnetisk ring som standard (obligatorisk konfiguration), inget extra val krävs.

Sammanfattning av en mening
