TWQ-serien med fast höjd stoppcylinder | Kompakt lätt och medelstor stoppcylinder

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella funktioner

     SOLH TWQ-serien är en stoppcylinder med fast monteringshöjd optimerad för lätta och medelstarka automatiserade transportband. Den har en kompakt karossstruktur, fyra valfria stångändtyper, hydraulisk bufferttillgänglighet och valfri mekanisk självlåsande funktion. Lämplig för 10–150 kg pall- och verktygsstopp, stationsbegränsning och överföringspositionering, fungerar TWQ-cylindern som en högkostnads-prestanda standardlösning för lätta och medelstora automationsscenarier.

 1.1 Fast monteringshöjd Design

     Den integrerade kroppen med fast höjd säkerställer snabb och enkel installation med hög repetitiv positioneringsnoggrannhet. Den matchar perfekt standardiserade transportörstationslayouter, eliminerar höjdjusteringsprocedurer och förbättrar effektiviteten vid utplacering på plats.

 1.2 Fyra mångsidiga stångändtyper (Core Advantage)

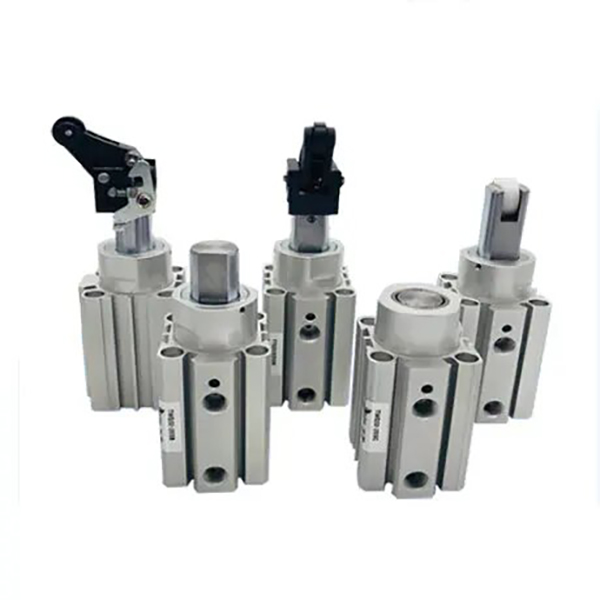

     • B Flat Rod Typ: Antirotations platt kolvstångsstruktur ger stabil stoppprestanda och starkt excentrisk belastningsmotstånd, bibehåller exakt positionering under sidokraftsförhållanden.

     • C rundstavstyp: Förtjockad massiv rund kolvstång med förbättrad slaghållfasthet, speciellt designad för arbetsförhållanden med stor sidokraft och exakta verktygspositioneringskrav.

     • R Rullspakstyp: Spak + rullande kontaktstruktur minimerar stoppverkan med mjuk rullande rörelse, idealisk för kontinuerlig drift med höghastighetstransportörer.

     • K Justerbar buffertspak typ: Inbyggd justerbar hydraulisk buffert tillåter fri justering av dämpningsmotståndet för att anpassas till arbetsstycken med olika vikt och transporthastigheter, vilket uppnår optimal mjuk stoppeffekt för varierande arbetsförhållanden.

  1.3 Valfri självlåsande funktion (R/K-version)

     Vals- och buffertspaksversioner stöder valfri mekanisk självlåsande struktur. Efter att arbetsstycket har stoppats, låser cylindern automatiskt hävarmen för att förhindra tillbakaslag och tryckning bakåt, vilket effektivt eliminerar arbetsstyckets förskjutning och avsevärt förbättrar transportörstationens stabilitet och konsistens.

 1.4 Kompakt storlek & hållbar struktur

     Cylinderkroppen antar hård anodisering medan kolvstången har hårdförkromning, vilket ger utmärkt slitstyrka och slagtålighet. Standard oljefri drift anpassar sig till rena produktionsmiljöer och stänksäkra svetsscenarier. Reserverade sensorspår på fyra sidor möjliggör installation av magnetomkopplare utan strukturella störningar för flexibel layout.

  1.5 Olika driftlägen

     Tillvalet dubbelverkande standardläge och enkelverkande (fjäderförlängning / fjäderindragning) täcker automatisk cykling, avstängningsskydd och tillfälliga stoppkrav, som matchar olika industriella styrlogiker.

2. Komplettera modellnamnsregler och beställningsexempel

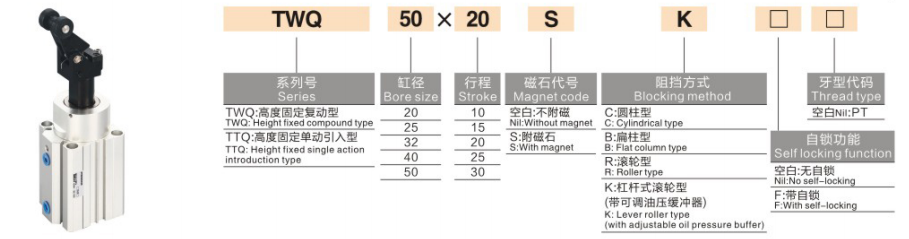

  1. Typiska modellexempel: TWQ32-20SB, TWQ50-30RK-F

 2. Exempel på standardbeställning

     • Standard Flat Rod Model: TWQ32-20SB (φ32 hål, 20 mm slaglängd, platt pelarstångsände, gummibuffert)

     • Självlåsande justerbar buffertmodell: TWQ50-30RK-F (φ50 hål, 30 mm slaglängd, justerbar hydraulisk buffertspak, med självlåsande funktion)

3. Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

  3.1 Grundläggande specifikationer

     • Driftläge: Dubbelverkande, enkelverkande (fjäderförlängning / fjäderindragning)

     • Arbetstrycksområde: 0,05~1,0 MPa; Bevistryck: 1,5 MPa

     • Omgivningstemperatur: -10℃~60℃ (isfri miljö)

     • Buffertkonfiguration: S = Dual-end gummibuffert; K = Justerbar hydraulisk buffert + dubbelsidig gummibuffert

     • Smörjläge: Oljefri drift

     • Installationsmetod: Standard flänsmontering med fast höjd

 3.2 Kombination av standardborrning och slag

  3.3 Teoretisk stoppkraft (Enhet: N @0,5 MPa)

  3.4 Produktvikt (Enhet: kg @ standardslag)

4. Riktlinjer för kärnkonfiguration och urval

  4.1 Val av stångände

     • B Platt kolumntyp (rekommenderas): Antirotations- och högstabilitetsdesign, lämplig för lätta belastningar (10–80 kg) och låghastighetsdrift (≤0,3m/s) utan uppenbar lateral påverkan.

     • C Runda kolumntyp: Förtjockad stångstruktur med stark slaghållfasthet, idealisk för verktygspositioneringsscenarier med stor sidokraft.

     • R Rullspakstyp: Låg slagkraft och mjuk rullningsprestanda, perfekt för höghastighets (≤0,5m/s) och lätt-medellast (30–100 kg) transportband.

     • K Justerbar buffertspak typ: Anpassningsbar dämpning och överlägsen slagtålighet, designad för medelstora belastningar (50–150 kg), högfrekvent start-stopp och arbetsförhållanden med instabil hastighet.

  4.2 Val av självlåsande funktion

     • F självlåsande typ (rekommenderas för automatiska linjer): Endast tillgänglig för R/K-spaksversioner. Förhindrar återstuds och stationsförskjutning, vilket avsevärt förbättrar den kontinuerliga driftstabiliteten för automatiserade linjer.

     • Ej låsbar typ: Kostnadseffektiv lösning för scenarier med mindre omvänd påverkan och manuell återställning, rekommenderas inte för helautomatiska produktionslinjer.

  4.3 Val av driftläge

     • Dubbelverkande: Maximal stoppkraft med dubbelriktad styrbar verkan, lämplig för högfrekventa och helautomatiska styrscenarier.

     • Enkelverkande (Spring Extend): Förlängs automatiskt för att stoppa arbetsstycken efter strömavbrott, vilket prioriterar säkerhet för farliga stationer och applikationer för avstängningsskydd.

     • Enkelverkande (fjäderindragning): Stoppar med lufttillförsel och släpper automatiskt vid avstängning, anpassat för normalt öppna transportlinjer och tillfälliga stoppuppgifter.

5. Typiska tillämpningsscenarier

     • Lätt och medelstarka transportband: Används för stopp-, begränsnings- och överföringspositionering av 10–150 kg pallar och verktygsplattor inom elektronik, hushållsmaskiner och livsmedelsindustri.

     • Höghastighetsmaterialhanteringslinjer: R/K-spaksstrukturen säkerställer mjukt stopp utan slag för lätta höghastighetsarbetsstycken (≤0,5m/s) på rull- och bandtransportörer.

     • Automatiserade utrustningsstationer: Kompakt kropp för enkel installation, allmänt använd för begränsning av lastning/avlastning av verktygsmaskiner, monteringsstationspositionering och stopp av inspektionsstation.

     • Förpacknings- och logistiklinjer: Idealisk för stopp av kartong och materiallåda, divergerande stationsblockering och staplingspositionering, med hög kostnadsprestanda och lågt underhåll.

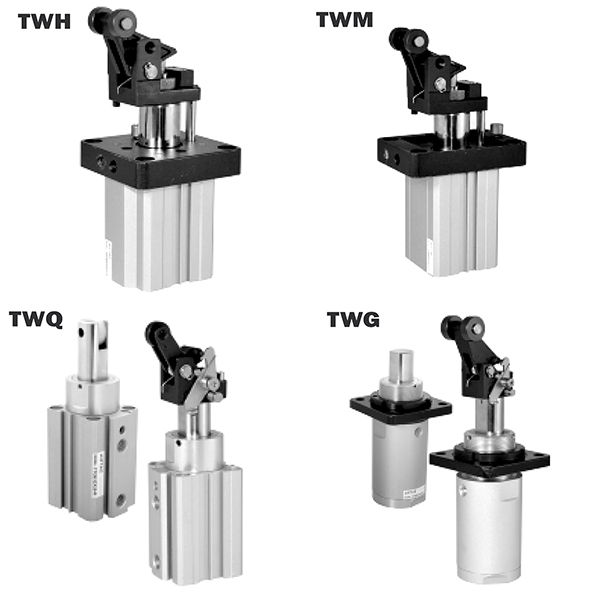

6. Snabb jämförelse mellan TWQ och TWH/TWM-serien

7. 3-stegs snabbvalsguide

     1. Val av hålstorlek: Välj hål efter arbetsstyckets vikt med 200 % säkerhetsfaktor (teoretisk stoppkraft ≥ faktisk belastning × 2). Välj φ25/φ32 för belastning under 80 kg; välj φ40/φ50 för 80–150 kg belastning.

     2. Val av spöände och buffert: Använd B platt stång + S gummibuffert för scenarier med låg belastning med låg hastighet; välj R-valstyp för höghastighetslinjer med lätt last; välj K justerbar bufferttyp för medelbelastning och högfrekventa arbetsförhållanden.

     3. Val av funktionell konfiguration: Utrusta F-självlåsande för automatiska produktionslinjer; välj dubbelverkande läge för högfrekvent cyklisk styrning; anta enkelverkande fjäderförlängningsläge för säkerhetsprioriterade och avstängda skyddsstationer.

Sammanfattning av en mening

     SOLH TWQ-seriens stoppcylinder med fast höjd har kompakt design, kompatibilitet med flera stångändar och valfria självlåsande och justerbara buffertfunktioner, vilket ger högkostnadsprestanda, stabila och flexibla stopplösningar för 10–150 kg lätta och medelstarka automatiserade transportörsystem.
