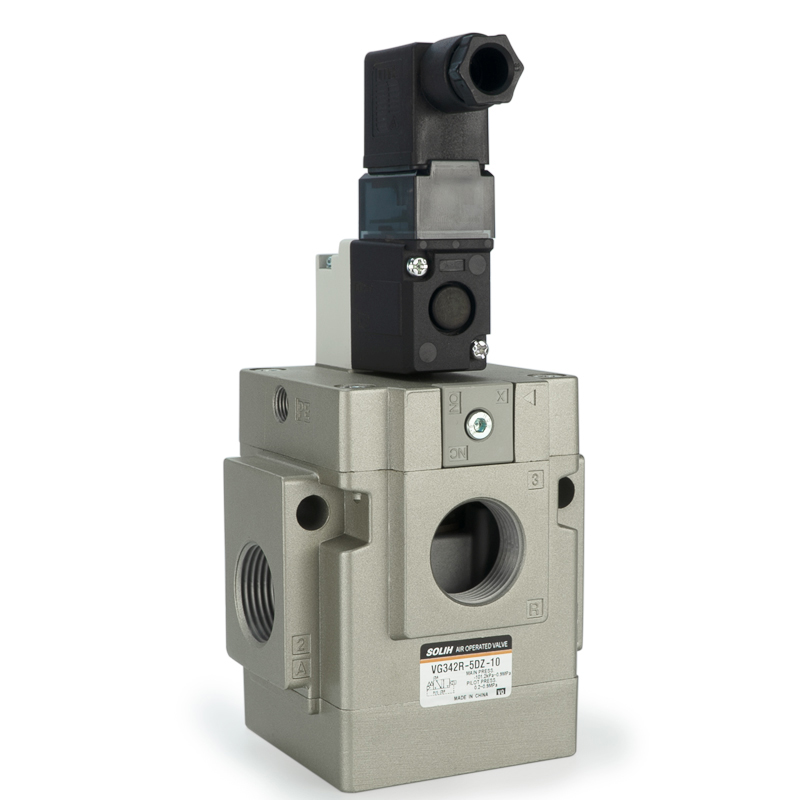

VG342-serien 3-vägs pilotstyrd valsmagnetventil | Högflödesvakuum och pneumatisk kontrollventil

Märke: SOLH by Richge Technology | Högflödeslågeffekt 3-portars pneumatisk magnetventil

1. Produktöversikt

     SOLH VG342-serien är enhögflödes 3-vägs pilotmanövrerad magnetventil av tallrikstyp, professionellt designad för luft-, vakuum- och lågtrycksvätskekontroll i standardpneumatiska system. Med elastomertätning, smörjfri drift, ultralåg strömförbrukning och bred tryckanpassningsförmåga, stöder den flexibel växling mellan normalt stängt (NC), normalt öppet (NO) och externt pilotläge via enkelt lockbyte. Med stor flödeskapacitet, snabb respons och högfrekvent cykelprestanda, fungerar den som en universell och effektiv kärnkontrollventil för vakuumsystem, pneumatiska ställdon med stort hål och pneumatisk utrustning med flera kretsar.

2. Kärnprodukter

     • Professionell poppet-struktur och pålitlig tätning: Antar 3-portars pilotmanövrerad tallriksdesign med högelastisk elastomertätningsstruktur, vilket säkerställer noll läckage, tät avskärning och stabil långvarig cyklisk drift.

     • Bred mellan- och tryckanpassningsförmåga: Lämplig för tryckluft och vakuummiljöer. Det interna pilotläget stöder 0,2~0,9 MPa, medan det externa pilotläget täckerfullt vakuum -101,2 kPa till 0,9 MPa, anpassning till olika lågtrycks- och vakuumarbetsförhållanden.

     • Smörjfri & lågt underhåll: Optimerad intern strukturell design eliminerar behovet av oljesmörjning, minskar dagliga underhållskostnader och undviker medelstora föroreningar, lämplig för rena industriella scenarier.

     • Dubbla energiförbrukningslägen och energibesparing: Standard DC-effekt är endast 4W; energisnåla och långvariga strömförsörjda typer uppnår1,8W ultralåg strömförbrukning, vilket effektivt minskar utrustningens energiförbrukning.

     • Överlägsen storflödesprestanda: Maximalt effektivt flöde C-värde når 38 dm³/(s·bar) och Cv-värde upp till 9,8. Den stöder flera kaliberspecifikationer med effektiv sektionsarea upp till 210 mm², vilket möter kraven på högflödessnabb ventilation för stora pneumatiska komponenter.

     • Flexibel funktionsväxling: Ventilfunktionen kan fritt konverteras mellan NC (normalt stängd), NO (normalt öppen) och externa pilotlägen endast genom att byta ut den övre kåpan, förverkliga multifunktion av en ventil och minska modelllagerkostnaderna.

     • Multifunktionell applikation: Kan användas som en konventionell on-off styrventil, samt en valventil och fördelningsventil under extern pilotkonfiguration, med extremt hög scenkompatibilitet.

3. Kompletta tekniska specifikationer

4. Elektriska specifikationer

 4.1 Märkspänning

     • AC spänning: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC-spänning: 12V, 24V

  4.2 Strömförbrukning

     • Standard DC: 4W

     • Låg effekt (typ Y): 1,8W

     • Långsiktigt strömförsörjd (typ E): 1,8W

     • AC: Inrush 12,7VA / Holding 7,6VA

  4.3 Ledningsmetod

     • G Typ: Direkt uttagsledning

     • D Typ: DIN-uttag (tillval med indikatorlampa / överspänningsskydd)

5. Modellkodningsregler och tolkning

  Typiskt modellexempel: VG342-04G-1A

     • VG342: Seriekod för 3-vägs högflöde pilotmanövrerad tallriksmagnetventil

     • Portstorlekskod: 04=1/2", 06=3/4", 10=1"

     • Kabeltyp: G=Direktuttag, D=DIN-uttag

     • Spänningskod: 1=AC100V, 4=AC220V, 6=DC24V

     • Kretsläge: A=Normalt stängt (NC), B=Normalt öppet (NO), R=Extern Pilot

6. Typiska tillämpningsscenarier

     • Vakuumsystemkontroll: Perfekt för vakuumsugkoppar, vakuumgeneratorer och automatiska vakuumhållnings- och frigöringskretsar.

     • Pneumatiska ställdon med stort flöde: Matchad med stora cylindrar och pneumatiska gripdon för att realisera snabb och kraftfull pneumatisk verkan.

     • Låg- och mikrotrycksvätskekretsar: Stabil kontroll för pneumatiska lågtrycks- och mikrotrycksvätsketransportsystem.

     • Fördelarventilsystem: Används som huvudstyrventil och val/fördelningsventil för flerkretsintegrerade pneumatiska system.

     • Högfrekvent energibesparande utrustning: Lämplig för automatiserad utrustning som kräver frekvent på/av-åtgärd och långvarig energibesparande drift.

Sammanfattning av en mening

     SOLH VG342-serien 3-vägs pilotmanövrerad magnetventil integrerasstort flöde, vakuumkompatibilitet, låg strömförbrukning och multi-mode omkopplingsbara funktioner, som är en högpresterande, energibesparande och mångsidig kärnkontrollventil för vakuumsystem, pneumatiska kretsar med stort flöde och högfrekvent automatiserad utrustning.
