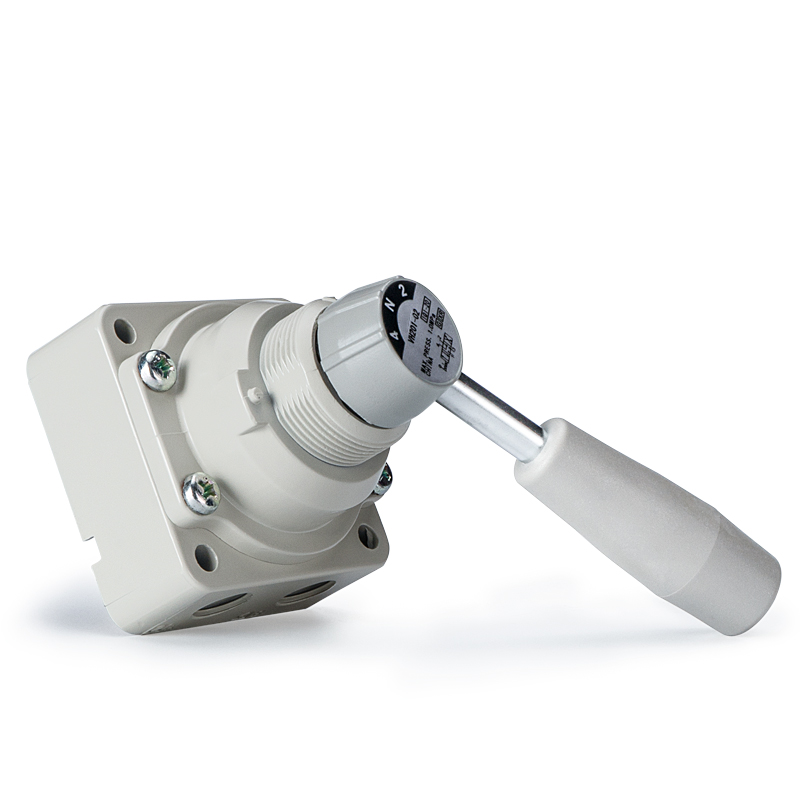

VH Series 4-vägs manuell roterande handventil

Märke: SOLH by Richge Technology

Produktpositionering

     VH-serien är en 4-vägs manuell roterande handventil som manövreras med 90° handtagsrotation för att byta luftkretsar. Den används i stor utsträckning för manuell riktningsändring, idrifttagning av utrustning, nödstopp och omkoppling av luftkälla i pneumatiska system, med enkel mekanisk struktur, stabil tillförlitlighet och tydlig visuell positionsindikering.

Kärnstruktur och arbetsprincip

     -- Ventiltyp: 4-vägs manuell roterande slidventil

     -- Driftläge: 90° handtagsrotation för positionsväxling

     -- Portdefinition: P-tillförselinlopp, A/B-fungerande utgångsportar, R-utloppsport

     -- Tre standard mittfunktioner:

        1. Centrerat stängd (modell 200/210): Alla portar tätade i mittläget för att bibehålla cylindertrycket

        2. Mittutblås (modell 201/211): Port A & B anslutna till avgasröret för full tryckavlastning

        3. 2-position (modell 202/212): Ingen mittposition, endast två tillstånd P→A / P→B

     -- Tätningsstruktur: Precisionstätning med roterande spol med ultralågt inre läckage

     -- Monteringsalternativ: Sidorör / bottenrör; panelmontage / direkt ventilhusmontering.

Fullständiga tekniska specifikationer

  1. Universella allmänna parametrar

     -- Tillämplig vätska: Tryckluft

     -- Bevistryck: 1,5 MPa

     -- Max drifttryck: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Omgivnings- och medeltemperatur: -5 ~ +60 ℃ (ingen glasyr tillåten)

     -- Driftsrotationsvinkel: 90°

     -- Smörjkrav: Smörjfri; ISO VG32 turbinoljesmörjning tillval

     -- Material: Ventilhus – zinklegering / pressgjuten aluminium; handtag – ingenjörsharts

  2. Seriestorlek & portparametertabell

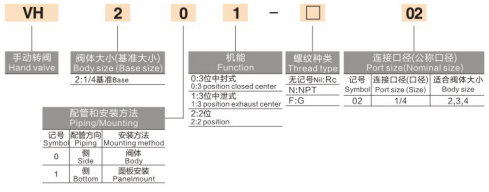

Modellkod Förklaring

  1. Exempel: VH210-02

     -- VH: Basseriekod

     -- 2: Storlekskod (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Rörlayout (0 = sidoport, 1 = bottenport)

     -- 0: Centerfunktion (0=centerstängt, 1=mittavgas, 2=2-läge)

     -- 02: Portstorlekskod (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populära standardmodeller

     -- VH210-02: 1/4", bottenrör, 3-läges mittslutna (mest använda)

     -- VH200-02: 1/4", sidorör, 3-läges mitt stängt

     -- VH201-02: 1/4", sidorör, 3-läges mittavgas

    -- VH310-03: 3/8", bottenrör, 3-läges mitt stängt

 Kärnproduktfördelar

  1. Intuitiv drift med inbyggt positionslås

      90° vridhandtag med väl synligt omkopplarläge; integrerat mekaniskt positioneringslås förhindrar oavsiktlig felmanövrering.

  2. Tre centerfunktionsalternativ för olika arbetsförhållanden

     -- Centrumstängd (200/210): Bibehåll cylinderns klämtryck under avstängning av utrustningen

     -- Center Exhaust (201/211): Säker tryckavlastning och full systemventilation för underhåll

     -- 2-läge (202/212): Enkel dubbelriktad omkoppling utan mellanliggande hållläge

  3. Mycket flexibel multimonteringsdesign

     Stöder både sido- och bottenrörslayouter; två installationsmetoder tillgängliga: panel infälld montering eller direkt ventilhus fixering.

  4. Robust lång livslängd och underhållsfri

      Hållbar roterande tätningsstruktur med enastående damm- och kontamineringsbeständighet; ingen rutinsmörjning eller underhåll krävs.

Typiska tillämpningsscenarier

     -- Manuell dubbelriktad omkoppling för pneumatiska cylindrar

     -- Tillfällig manuell kontroll, tryckavluftning under driftsättning och underhåll av utrustning

     -- Nödstoppsisolering och luftkällans avstängning för maskinsäkerhetsspärr

     -- Manuella triggerstationer för halvautomatisk produktionsutrustning

     -- Pneumatisk krets demonstration och grundläggande kontroll undervisning testbänkar

Sammanfattning av en mening

     SOLH VH 4-vägs manuell roterande handventil har 90° roterande drift, tre utbytbara mittfunktioner, sido-/bottenrörsalternativ och monteringsmetoder för dubbla paneler/ventiler, som fungerar som en universell standardkomponent för manuell pneumatisk omkoppling, idrifttagning på plats och isolering av säkerhetsluftkretsar.
