VM1 (VM100) Series Mini 2/3-ports mekanisk ventilventil

Märke: SOLH by Richge Technology

 Produktpositionering

     VM1 (VM100)-serien är en 2/3-ports mekanisk tallriksventil i miniatyr som är fullt utbytbar mot SMC originalmodeller. Den antar pålitlig tallrikstätningsstruktur med ultrakompakt lättviktskontur, brett arbetstrycksområde som täcker vakuum och positivt tryck, och rikligt med utbytbara manöverhuvuden. Används i stor utsträckning för utrustningspositionsdetektering, slaggränsavkänning, manuell joggning och omkoppling av små luftkretsar på kompakt automatiserat maskineri.

Grundläggande tekniska specifikationer (VM100 / VM1-serien)

  1 Grundläggande parametrar

     -- Kretstyper: 2-portar (NC / NO), 3-portar (N.C. / N.O.)

     -- Struktur: Direktverkande tallrikstyp med tätt tätande prestanda

     -- Tillämplig vätska: Tryckluft, inert gas

     -- Driftstryckintervall: -100kPa ~ 1,0MPa (vakuumkompatibel)

     -- Omgivnings- och medeltemperatur: -5 ~ +60 ℃ (ingen intern isbildning)

     -- Portgänga storlekar: M5, Rc1/8 (NPT1/8 & G1/8 valfritt)

     -- Flödeskapacitet: Cv=0,11, effektiv sektionsarea 2,5 mm²

     -- Nettovikt: Sidoportversion 60g, bottenportversion 67g (ultralätt)

     -- Alternativ för rörlayout: Sidoport, bottenport

     -- Smörjkrav: Smörjfri drift

  2. Övergripande mått

     -- Sidoportmodell: 11 × 36 × 16 mm

     -- Nedre portmodell: 11 × 28 × 25 mm

 Kretsdefinition och arbetslogik (3-portar/2-portar)

   1. 3-portstyp (VM13x, mest populära)· Port 1(P): Lufttillförselinlopp

     -- Port 2(A): Styrutgång

     -- Port 3(R): Avgasport

     -- Normalt stängd NC: opåverkad → P avskuren från A, A ansluten till R

     -- Normalt öppen NO: Opåverkad → P ansluten till A, A avstängd från R

   2. 2-portstyp (VM12x)

     -- Port 1(P): Vätskeingång

     -- Port 2(A): Styrutgång

     -- Normalt stängd logik: Luftpassagen öppnas när den trycks ned, stängs av efter släppning

Komplett utbud av utbytbara ställdonhuvuden

 1. Grundläggande rak kolvtyp

     -- VM130 / VM120: Standard kolv med 4,8 mm slaglängd

     -- VM130U / VM120U: Kort kolv med 2,5 mm slaglängd

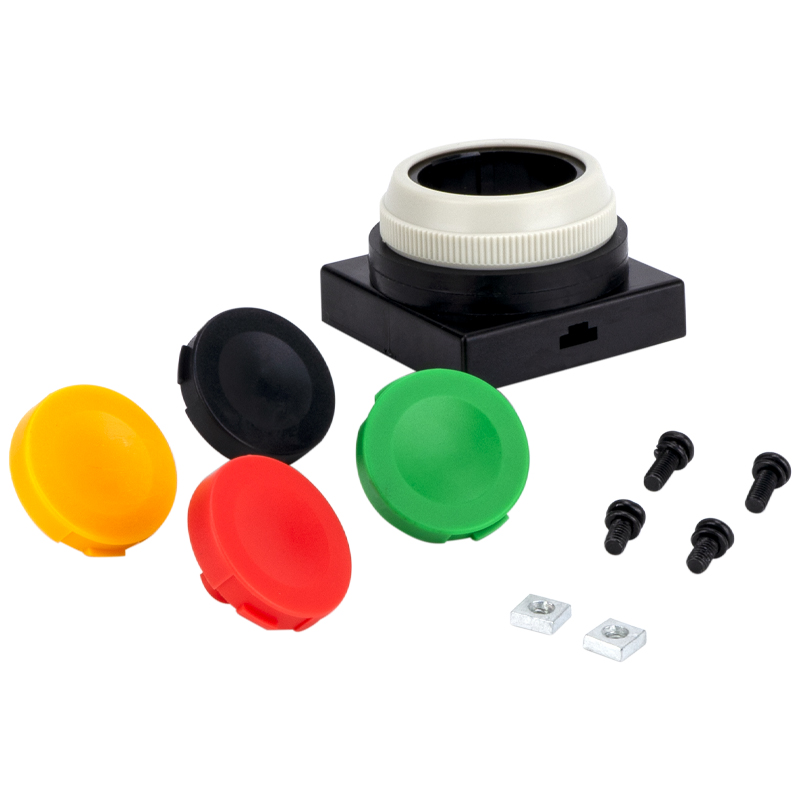

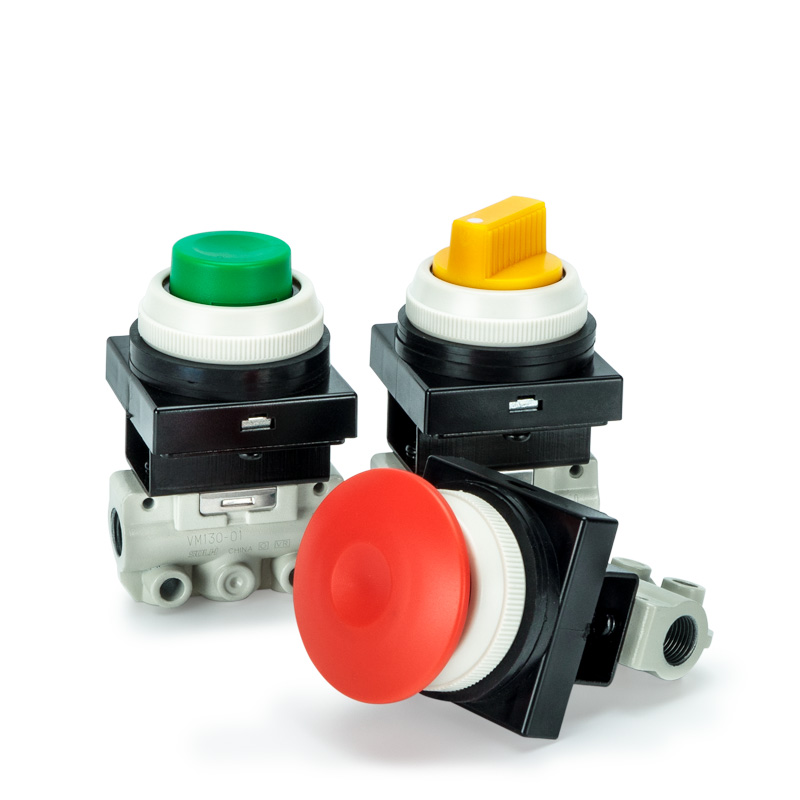

 2. Tryckknappstyp (manuell joggning)

     -- VM132 / VM122: Platt standardtryckknapp

     -- VM132Y / VM122Y: Gult svamphuvud för nödstopp och hög sikt

     -- VM132G / VM122G: Grön indikatortryckknapp

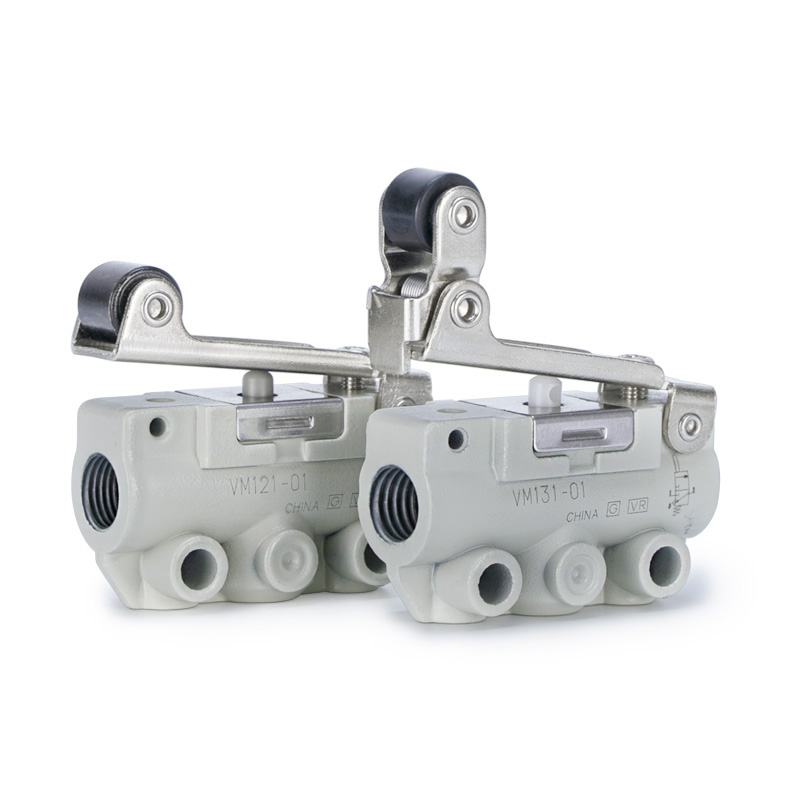

  3. Rullspakstyp (slag- och gränsdetektering)

     -- VM131 / VM121: Standard rak rullspak

     -- VM131U / VM121U: Spak för kort körrulle

     -- VM133 / VM123: Envägs anti-rebound rullspak

  4. Extra ställdon som tillval

     Gångjärnsspak, vippspak, låsbar vridknapp och mer anpassade avtryckarhuvuden

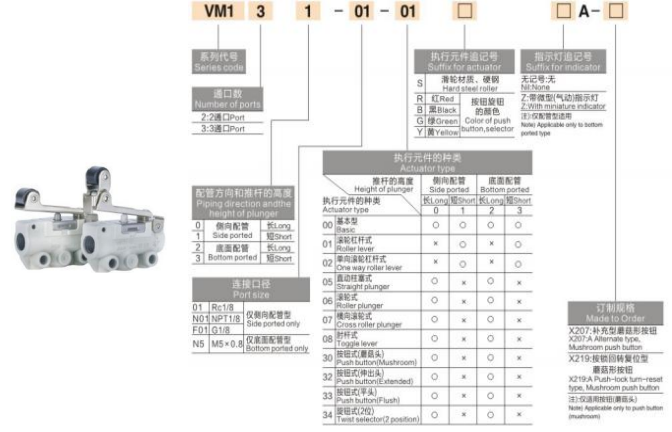

 Modellkod Förklaring

  1.  (Exempel: VM131-01-01A)

     -- VM131: 3-portars krets + rullspaksställdon

     -- 01: Portgängakod (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Sidoportslayout (02 = nedre portlayout)

     -- Suffixkod: A=standard; Y=gul svamp; G=grön knapp; U=kort slag

  2. Vanliga standardmodeller

     -- VM131-01-01A: 3-ports rullspak, Rc1/8, sidoport (mest använda)

     -- VM132-M5-00A: 3-ports platt tryckknapp, M5-gänga, bottenport

     -- VM130U-01-N01Y: 3-portars kort kolv, NPT1/8, gul svampnödhuvud

Kärnproduktfördelar

     -- Ultraliten och ultralätt: Endast 60 g med 11 mm smal bredd, perfekt för intern maskininbäddning och tät panelstapling

     -- Brett universellt tryckområde: Kompatibel med fullt vakuum upp till 1,0 MPa positivt tryck för multifunktionskretskontroll

     -- Slitstark tätningsstruktur: Utmärkt lufttäthet, lång livslängd och starkt motstånd mot dammföroreningar

     -- Flexibel rörledning och montering: Alternativ för sido-/bottenport, sidomontering, bottenmontering, valfri fästebas (VM1-B)

     -- Smörjfri design: Låg underhållskostnad och ren luftslinga

     -- Komplett ställdonsportfölj: Matchar manuell joggning, slaggräns, säkerhetsnödstopp och alla mekaniska triggerscenarier

Typiska tillämpningsscenarier

     -- Maskinslagsgränsbrytare: Detektering av återkoppling av cylinderns fullslagsläge

     -- Manuell jogging & driftsättning av utrustning: Paneltryckknapp manuella testluftkretsar

     -- Säkerhetsspärr och nödstoppsöglor: Gult svamphuvud för maskinsäkerhet

     -- Minijiggar & klämfixturer: Klämma / lossa pneumatisk omkoppling

     -- Vakuumstyrkretsar: Stabil omkoppling under -100kPa vakuumtillstånd

     -- Allmän automationsutrustning: Mekaniska triggerluftsignal- och positionsåterkopplingskretsar

Sammanfattning av en mening

     SOLH VM1 mekaniska tallriksventil i miniatyr har ultralätt 60g kompakt kropp, pålitlig tallrikstätning, fullt vakuum ~ 1,0 MPa driftområde, layout med dubbla sido-/bottenportar och kompletta utbytbara manöverhuvuden, som fungerar som den föredragna mekaniska utlösningsventilen för luftkontroll för all liten automatiserad utrustning.
