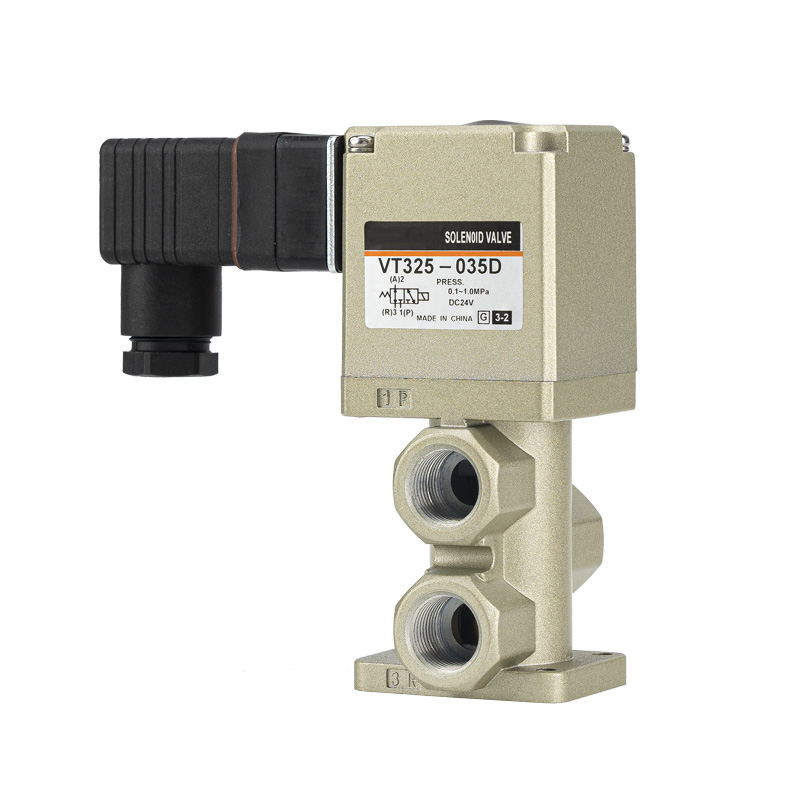

VT325 Series 3-ports magnetventil – direktverkande valstyp

Stämpla:SOLH av Richge Technology | SOLH Standard

1. Produktpositionering

     SOLH VT325-serien är en direktverkande 3-ports magnetventil av tallrikstyp med full elastisk tätning. Designad för trycklufts- och inertgaskretsar, den utför luftkretsavstängning, riktningsväxling och avgaskontroll. VT325 stöder start vid nolltryck och är kompatibel med både positivt tryck och fullt vakuum, och fungerar som en högfrekvent, stabil och pålitlig pneumatisk omkopplingskomponent för allmän industriell automationsutrustning.

2. Kärnfunktioner

--Direct Poppet Structure & Noll-Pressure Startup

     Inget minimidriftstryck krävs. Den fungerar stabilt över ett fullt övertrycksområde på 0–1,0 MPa. Vakuumversionen stöder arbetstryck ner till -101,2 kPa, helt anpassningsbar till arbetsscenarier med lågt tryck, vakuum och högt tryck.

--6-i-1 multifunktionsdesign för universell rörledning

     Genom att ändra portanslutningslägen realiserar en enda ventil 6 funktionslägen, inklusive NC (normalt stängd), NO (normalt öppen), flödesdelning och flödesval. Den täcker olika pneumatiska logikkrav med utmärkt mångsidighet och flexibel konfiguration.

--Ultra-hög flödeskapacitet och snabb respons

     Utrustad med optimerade interna flödespassager, levererar ventilen en stor flödeskoefficient på C=6,1 dm³/(s·bar). Den uppnår en snabb svarstid ≤30 ms och stöder en maximal switchfrekvens på 5 Hz, perfekt lämpad för höghastighets pneumatisk omkoppling och högflödeslufttillförselkontroll.

--Elastisk tätning och smörjfri drift

     Använder högkvalitativa elastiska tätningsmaterial för utmärkt lufttäthet, anti-åldrande prestanda och lång livslängd. Helt smörjfri drift säkerställer rena gaskretsar, miljövänlighet och avsevärt reducerade dagliga underhållskostnader.

--Kompakt struktur och flexibel installation

     Mini och kompakt kropp sparar installationsutrymme. Den stöder metoder för både direkta ledningsuttag och uttag. Utrustad med en standard icke-låsande manuell överstyrningsknapp för bekväm felsökning på plats, inspektion och manuell nödväxling.

-- Monteringsbar och stark kompatibilitet

     Stöder tät grenrörsmontering och staplingsinstallation. Dimensionellt kompatibel med industriella standardventilöar, vilket gör den idealisk för modulära centraliserade pneumatiska styrsystem och automatiserad integrerad utrustning.

3. Fullständiga tekniska specifikationer

     --Portkonfiguration: 3-portars, 2-positions enkel solenoid

     --Operationstyp: Direktverkande poppettyp

     --Tätningsmetod: Högpresterande elastisk gummitätning

     --Tillämplig vätska: Tryckluft, inert gas

     --Driftstryck: 0–1,0 MPa; Vakuumtyp: -101,2 kPa ~ 0,1 MPa

     --Säkert tryck: 1,5 MPa

     --Omgivningstemperaturintervall: 5℃ ~ 50℃

     --Svarstid: ≤30 ms (testad vid 0,5 MPa)

     --Max driftfrekvens: 5 Hz

     --Smörjning: Smörjfri design

     --Manuell drift: Standard icke-låsande typ; verktygslåsningstyp tillval

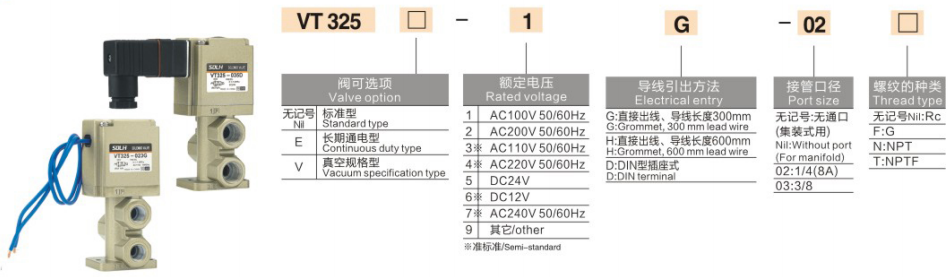

     --Portstorlek: Rc 1/4, Rc 3/8

     --Spolspänning: DC24V, AC110V, AC220V och anpassningsbara alternativ

4. Typiska tillämpningsscenarier

     --Pneumatisk styrning för automatiserade produktionslinjer, robotarmar och klämfixturer

     -- Dammblåsning, vätskesprutning och vakuumadsorption & vakuumbrytningssystem

     --Förpacknings-, tryck-, textil- och träbearbetningsmaskiner

     --Automatisk utrustning som kräver nolltrycksstart, vakuumkompatibilitet och högfrekvensomkoppling

     --Centraliserade ventilöar och manifold modulära pneumatiska styrkretsar

Sammanfattning av en mening

     SOLH VT325 direktverkande 3-ports tallriksmagnetventil har nolltrycksstart, full vakuumkompatibilitet, 6-i-1 multifunktionsomkoppling, ultrahög flödeskapacitet och underhållsfri prestanda, vilket fungerar som en högkostnads- och prestandaautomatisk växlingslösning för industriella och högpresterande automatiska växlingssystem.
