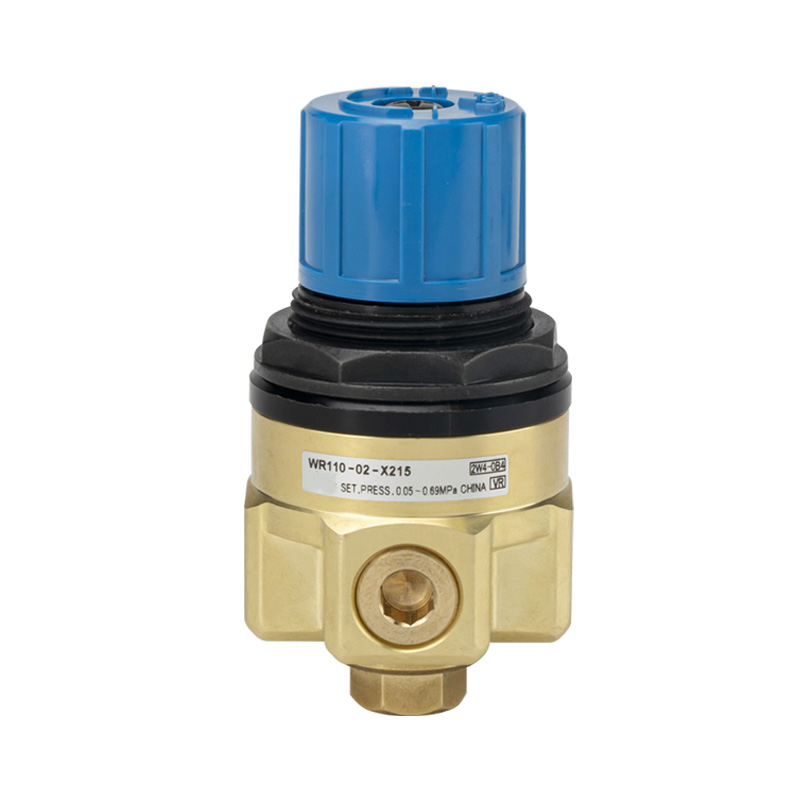

WR110-seriens kompakta vattentrycksregulator

Stämpla:OLH av Richge Technology (睿其格科技)

Produktpositionering

     WR110-serien är en direktverkande kompakt tryckregulator exklusivt utvecklad för industriella kylvatten- och processvattenledningar. Konstruerad med ett korrosionsskyddat specialhus i mässing, ger denna ventil en jämn reglering av vattentrycket och olika installationsalternativ för att matcha miniatyrvattencirkulationssystem.

Struktur & arbetsprincip

     --Direktverkande kompositkolv-membranstruktur med inbyggd avlastningsfunktion

     -- Tillämpligt medium: Kranvatten och allmänt industrivatten; inte lämplig för avjoniserat eller ultrarent vatten

     --Ventilkroppen antar speciellt mässingsmaterial med anti-rost och anti-skalningsprestanda

     --Utrustad med toppmonterad låsbar blå justeringsknopp

     --Reserverad Rc1/8 sidoport för installation av tryckmätare

     --Två monteringslösningar: direkt gängad installation eller valfritt B21-1P fästfäste

Kärnfunktioner

1. Två valfria justerbara tryckområden

     --WR110-X224 lågtrycksversion: 0,08–0,39 MPa

     --WR110-X215 mellantrycksversion: 0,05–0,69 MPa Max arbetstryck når 0,8 MPa, och provtrycket är 1,72 MPa.

2. Vattenklassad korrosionsskyddande mässingskonstruktion

     Speciell mässingskropp motstår effektivt vattenkorrosion och kalkansamling. Matchad med vattentäta gummitätningar täcker driftstemperaturen -5℃ ~ +60℃.

3. Mini kompakt & lätt kontur

     Totaldimension φ45×75mm med nettovikt endast 0,26kg, perfekt passande inbäddad utrustning och smala kylvattenledningar.

4. Stabil reglering med övertrycksskydd

     Snabb respons och små utgående tryckfluktuationer. Den interna avlastningskanalen släpper automatiskt ut övertryck för att skydda nedströms rörledningar. Den låsbara vredet undviker oavsiktlig tryckjustering orsakad av vibrationer eller oavsiktlig beröring.

5. Flexibla gängportar och montering i flera riktningar

     Standard Rc1/8- och Rc1/4-portar; NPT-gänga tillval för X215-modell. En dedikerad sidomåttport är reserverad och vertikal installation rekommenderas för optimal prestanda.

Tabell med tekniska specifikationer

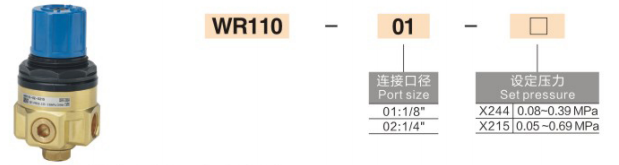

Modellkod Förklaring

Exempel: WR110-02-N-X215

     --WR110: Basproduktserie

     --01 / 02: Motsvarande portstorlek

     --N: NPT-gängversion; blankt märke representerar standard Rc-gänga

     --X215 / X224: Kod för olika tryckjusteringsområden

Typiska tillämpningsscenarier

     Verktygsmaskiner och spindelkylvattencirkulationsledningar Kylsystem för laserskärnings- och svetsutrustning Små vattenbehandlings- och RO-membraninloppstryckstabilisering Vattenförsörjningsledningar för testinstrument och analysanordningar Vätnings- och sprutkretsar i tryck- och pappersmaskiner Icke-rena processvattenledningar för medicinsk och halvledarhjälputrustning.

Sammanfattning av en mening
