3F / 3FM-serien 3/2-vägs fotpedalventil | Normalt stängd direktverkande pneumatisk fotventil

Märke: SOLH by Richge Technology | Fullt kompatibel ersättning för AirTAC 3F / 3FM fotventil

1. Produktöversikt

     SOLH 3F- och 3FM-serierna är3/2-vägs direktverkande normalt stängda pneumatiska fotpedalventiler, helt kompatibel och utbytbar med originalmodellerna AirTAC 3F210 och 3FM210. 3F210 använder ett kraftigt pressgjutet aluminiumhölje, medan 3FM210 har en lätt miniplaststruktur. Båda serierna antar inbyggd avgasdesign med standard P/A/R-luftportslogik. De fungerar som hands-free pneumatiska omkopplingsanordningar och används ofta för enkelverkande cylinderstyrning, vakuumbrytning, manuell jog-luftkrets till och från, stämpling och fixturklämningskontroll.

  1.1 Kärnluftportlogik och arbetsprincip

     • Air Port Definition: P (luftintag), A (arbetsuttag), R (inbyggd avgasport)

     • Normalt stängt tillstånd (pedal släppt): P-inlopp stängt, A-porten kommunicerar med R-avgasporten för att släppa cylinderns resttryck omedelbart

     • Arbetsläge (pedal nedtryckt): P-A-kretsen öppnar för lufttillförsel, R-utloppsporten stängd för att bibehålla trycket

     • Låsfunktion (L-suffix): Utrustad med låsflikstruktur. Tryck en gång för att låsa pedalen för kontinuerlig lufttillförsel; tryck igen för att låsa upp och återställa tryckavlastningen

     • Standardfunktion: Icke-L-modeller är av omedelbar självåterställningstyp, stänger automatiskt av luften och släpper trycket efter att foten släpps

2. Modellkodningsregler och definition

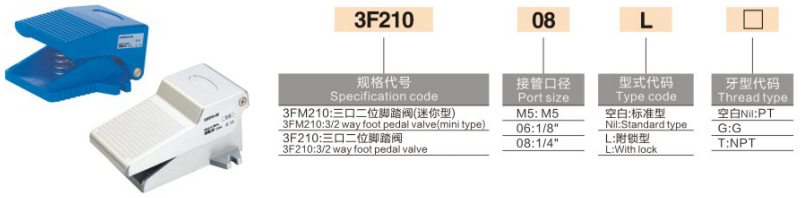

     Kodningslogik: 3(F/FM)210 - [Portstorlek] [L låsning] - [Trådtyp]

  2.1 Seriehus Definition

     • 3F210: Standard kraftigt aluminiumhölje 3/2-vägs fotventil

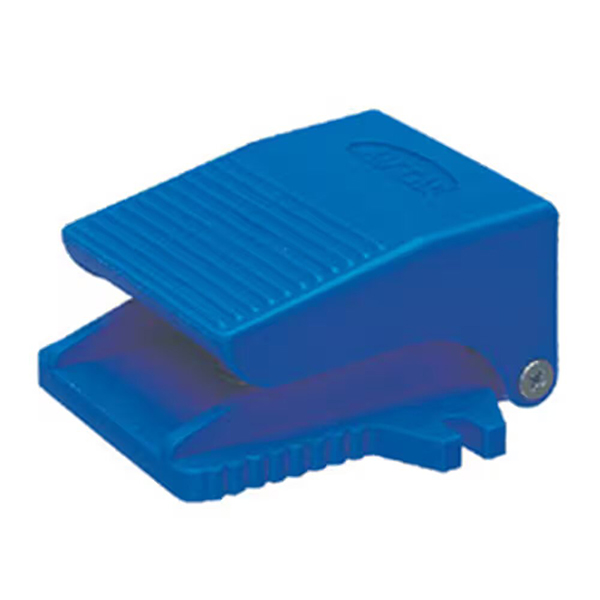

     • 3FM210: Mini lätt plastfotventil, kompakt storlek för installation med smala utrymmen

  2.2 Portstorleksspecifikation

     • M5: M5×0,8 fingänga (exklusivt för 3FM minimodell, mikropilotluftkontroll)

     • 06: G1/8 (PT1/8) standardgänga

     • 08: G1/4 (PT1/4) mainstream universell specifikation för industriella verktyg

  2.3 Funktion & trådsuffix

     • L Suffix: Med självlåsande struktur för långvarig tryckhållning

     • Nej L: Omedelbar självåterställningstyp, automatisk tryckavlastning efter pedalsläpp

     • Trådtyp: Blank=PT konisk gänga; G=brittisk standard parallellgänga; T=NPT Amerikansk kongänga

     Modellexempel: 3F210-08L | G1/4-ports fotventil i aluminiumlegering med självlåsande funktion; 3FM210-M5 | M5 gängad mini plast mikrofotventil

  2.4 Jämförelsetabell för fullständig seriespecifikation

3. Tekniska kärnparametrar

4. Urvalsskillnad: 3F Aluminium Series vs 3FM Mini Plastic Series

5. Funktionell skillnad: självåterställning vs självlåsande

     • Non-L Instant Self-Reset Type: Pedalen studsar automatiskt efter att foten släppts, stänger av lufttillförseln och släpper trycket från port A. Det är den vanligaste typen för jogging och intermittenta kontrollscenarier.

     • L Suffix självlåsande typ: Tryck en gång för att låsa pedalen för kontinuerlig lufttillförsel och tryckhållning; tryck igen för att låsa upp och släppa kvarvarande tryck. Speciellt konstruerad för långvarig tryckupprätthållande pneumatiska kretsar.

6. Ersättning och typiska applikationer

  6.1 Kompatibel ersättning

     SOLH 3F/3FM-serien ersätter helt original AirTAC 3F210/3FM210-serien och inhemska Xinchang/SOLIH-likvärdiga modeller, och kan direkt uppgradera och ersätta gamla FV320 fotpedalventiler med perfekt dimensionell och funktionell kompatibilitet.

 6.2 Typiska tillämpningsscenarier

     • Enkelverkande cylinderfotkontroll: Luftkälla → 3F fotventil → enkelverkande cylinder; cylindern återgår automatiskt och släpper trycket när pedalen släpps, vilket ger säker intermittent drift.

     • Vakuum sugkopp tryckavlastning: Steg för att tillföra luft för att stänga av vakuum; släpp pedalen för att släppa ut luft och eliminera sugkoppens hållkraft för snabb frigöring av arbetsstycket.

     • Industriell bearbetningskontroll: Manuell fotomkoppling för små stämplingsmaskiner, slipmaskiner och pneumatiska fixturklämsystem, frigör händerna för effektiv drift.

Sammanfattning av en mening

     SOLH 3F/3FM-serien 3/2-vägs normalt stängda fotpedalventiler inkluderar kraftiga självåterställande/självlåsande aluminiummodeller och mini-lättviktsplastmodeller. Med IP54 damm- och stänksäker prestanda, smörjfri drift och full AirTAC-kompatibilitet, är de standard handsfree pneumatiska växlingsventiler för cylinderstyrning, vakuumbrytning och industriell verktygsdrift.
