4V-serien magnetventil |5 /2 Way 5 /3 Way

SOLH 4V-serien pilotmanövrerade pneumatiska riktningskontrollventiler är vanliga industriella pneumatiska komponenter som täcker 5/2-vägs tvåläges- och 5/3-vägs trelägeskonfigurationer, speciellt optimerade för att driva fram- och återgående rörelser, positionering i mitten och tryckhållning av dubbelverkande pneumatiska cylindrar. Denna serie har en högprecisionsspolventilkärna och inbyggd pilotaktiveringsstruktur, och har lågt friktionsmotstånd, känslig växlingsverkan och låg strömförbrukning i spolen, allmänt utplacerad i automatiserade monteringslinjer, förpackningsmaskiner, positioneringsfixturer och allmänna pneumatiska transmissionssystem. Layouten med fem portar överensstämmer med universella industristandarder: P fungerar som huvudluftinloppet; A och B är två utförandeportar anslutna till de främre och bakre kamrarna på dubbelverkande cylindrar för att styra förlängning och indragning; R och S är avgasportar konfigurerade med ljuddämpare för att sänka körljud. 5/2-vägstypen inkluderar enkelspolad elektrisk styrning och dubbelspole elektrisk styrvarianter. Enkelelektriska styrventiler förlitar sig på fjäderåterställning för att återgå automatiskt vid strömavbrott, idealiskt för konventionella fram- och återgående åtgärder och säkerhetsåterställningstillämpningar. Dubbelelektriska styrventiler har positionsminne utan fjädrar, vilket låser det aktuella cylinderläget stadigt efter strömavstängning för långtidspositionering och tryckhållning. 5/3-vägs trelägesversionen har tre valfria neutrala lägen: stängt centrum (Typ C) låser alla portar för låsning av cylinderupphängning och anti-fall skydd; avgascentrum (Typ E) ansluter A/B-portar till avgaskanaler för tryckavlastning och fritt flytande under manuell driftsättning; tryckcentrum (Typ P) matar tryckluft till båda arbetsportarna för dubbelriktad balanserad fastspänning. Tillgängliga specifikationer sträcker sig från 4V110 upp till 4V410 med gängstorlekarna M5, G1/8, G1/4, G3/8 och G1/2. Utrustad med IP65 damm- och vattentäta spolar som stöder vanliga AC- och DC-spänningar, stöder hela serien oljefri drift och kommer med en manuell överstyrningsknapp för bekväm testning och underhåll på plats. Det är den universella standardriktningsventilen för vanlig industriell pneumatisk automation.

4V Series 5/2 & 5/3-vägs pneumatisk magnetventil | Pilotmanövrerad riktningsstyrventil

Märke: SOLH by Richge Technology


1. Produktöversikt & kärnstruktur

     SOLH 4V-serien är den mest universellapilotmanövrerad pneumatisk riktningsventil för industriell automation, täckning5/2-vägs (5-portars 2-läge) och5/3-vägs (5-portar 3-läge) konfigurationer. Speciellt designad för teleskopisk rörelse, mellanstopp och tryckhållningskontroll av dubbelverkande cylindrar, den har en spolestruktur och intern pilotdrift. Som en standard elektronisk pneumatisk styrkomponent används den allmänt i automatiserade maskiner, förpackningsutrustning, bearbetningsjiggar och pneumatiska transmissionssystem med stabil prestanda och mångsidiga funktioner.

  1.1 Fem-portars standardgränssnittsdefinition

     • P Port: Huvudluftintag, ansluten till luftkällan

     • A/B-arbetshamnar: Utgångsportar, anslutna till två kammare med dubbelverkande cylindrar för att styra förlängning och indragning

     • R/S avgasportar: Tryckavlastande avgasportar, normalt utrustade med ljuddämpare för ljuddämpning och jämn ventilation

  1.2 Kärnstrukturella egenskaper

     • Ventilkärnstruktur: Högprecisionsdesign med glidpelare, låg friktion och känslig omkoppling

     • Körläge: Intern pilotdrift, låg strömförbrukning och stabil reverseringsprestanda

     • Tillämpligt objekt: Fullsortimentsmatchning för dubbelverkande pneumatiska cylindrar


2. 5/2-vägsventil – grundläggande backningskontroll

     5/2-vägsstrukturen är den vanliga grundmodellen i 4V-serien, uppdelad i enkel elektrisk styrning och dubbel elektrisk styrning, anpassad till olika pneumatisk logik och säkerhetskontrollkrav.

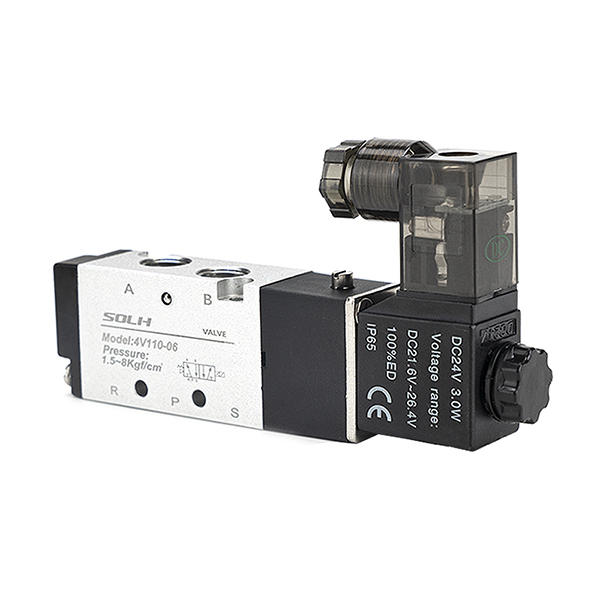

  2.1 Enkel elektrisk kontroll (4V110/210/310/410)

     • Arbetsprincip: Utrustad med en elektromagnetisk spole och återställningsfjäder. Ventilen reverserar när den slås på och återställs automatiskt av fjäderkraften när den stängs av.

     • Kärnegenskaper: Avstängd återställningsdesign med felsäker prestanda, enkel struktur och kostnadseffektiv.

     • Typiska applikationer: Vanlig cylinder i fram- och återgående rörelse, nödstoppsåterställningsmekanism, enkel kläm- och positioneringsutrustning.

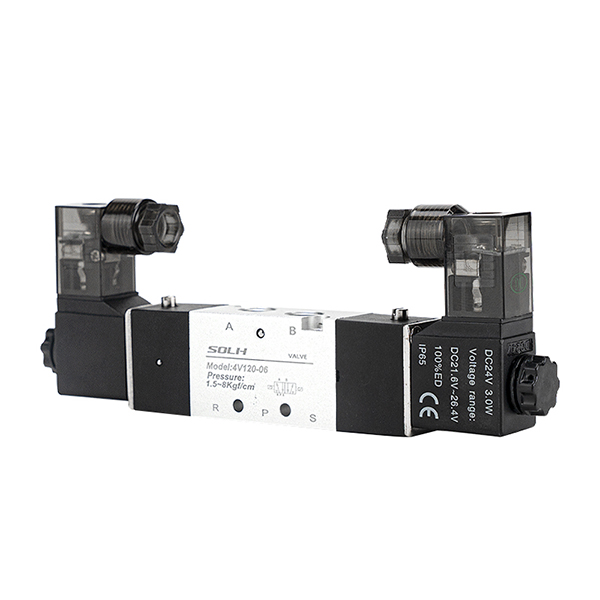

  2.2 Dubbel elektrisk kontroll (4V120/220/320/420)

     • Arbetsprincip: Dubbla spolar för alternativ styrning utan återställningsfjäder. Ventilen bibehåller sitt nuvarande läge efter avstängning medminnesbevarande funktion.

     • Kärnegenskaper: Hög positioneringsnoggrannhet, energibesparing (strömförbrukning endast vid backning), stabil avstängningsposition.

     • Typiska applikationer: Exakt stationspositionering, mellanslagsstopp, långvarig tryckhållning och låsningsscenarier i fast läge.


3. 5/3-vägsventil – Precisionskontroll i mellanläge

     5/3-vägs trelägesstrukturen lägger till ett mellanliggande neutralläge på basis av tvålägesreversering, och realiserar tre centrala mellanfunktioner för att möta avancerade pneumatiska styrkrav (tillämpliga modeller: 4V130/230/330/430).

  3.1 Stängt centrum (C-typ)

     Fungera: Alla portar helt stängda i mellanläge. Realiserar cylinderlåsning och tryckhållning, stödjande fjädringsstopp och fallskydd.

     Scenario: Jigglåsning, vertikal cylinder anti-fall, mellanläge fast stopp.

  3.2 Avgascentrum (E-typ)

     Fungera: A/B-arbetsportar kommunicerar med avgasportar i mellanläge. Systemet släpper ut trycket och cylindern flyter fritt.

     Scenario: Utrustningssäkerhetstryckavlastning, manuell dragning och felsökning, mekaniskt återställningsskydd.

  3.3 Tryckcentrum (P-typ)

     Fungera: P-luftinlopp kommunicerar med båda A/B-portarna i mellanläge och omvandlar dubbelverkande cylinder till enkelverkande utgång.

     Scenario: Synkron fastspänning, dubbelriktad tryckupprätthållande, speciell kraftbalanskontroll.


4. Modellkodningsregler och gemensamma specifikationer

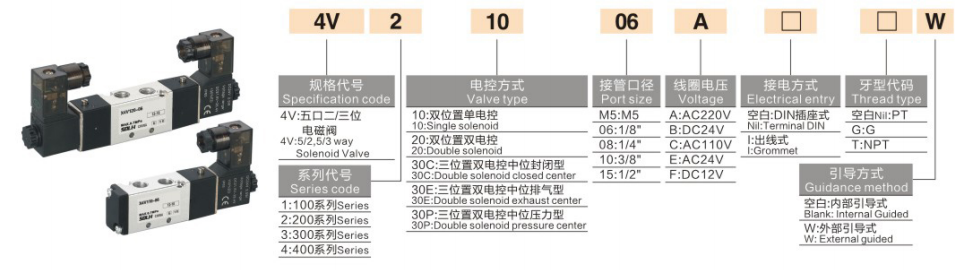

  1. Kodningslogik: 4V [Storlekskod] [Kontroll/mellanfunktionskod] - [Portstorlek]

Kodsegment

Detaljerad definition

Storlekskod

1=110 (M5/G1/8"); 2=210 (G1/4"); 3=310 (G3/8"); 4=410 (G1/2")

Kontroll / Mellankod

1=Enkel elektrisk kontroll (5/2-vägs); 2=Dubbel elektrisk kontroll (5/2-vägs); 3C=Stängt centrum, 3E=Avgascentrum, 3P=Tryckcentrum (5/3-vägs)

Portstorlekskod

06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"

  2. Typiska vanliga modeller

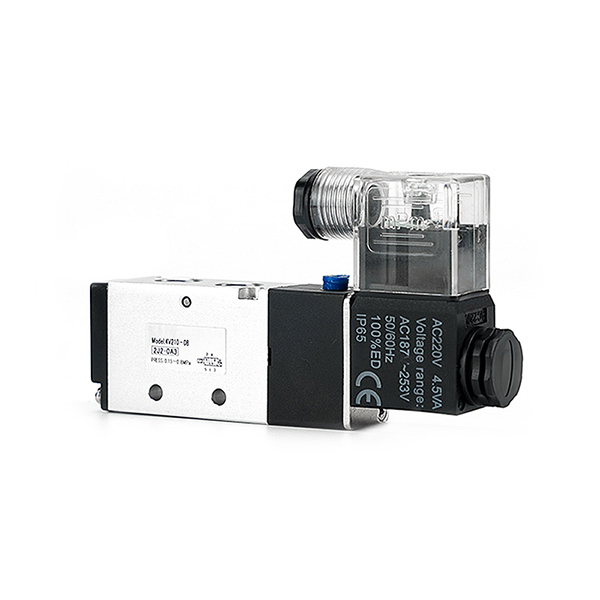

     • 4V210-08: G1/4-port, enkel elektrisk kontroll, 5/2-vägs (mest universell standardmodell)

     • 4V220-08: G1/4-port, dubbel elektrisk kontroll, 5/2-vägs (avstängt minnesposition)

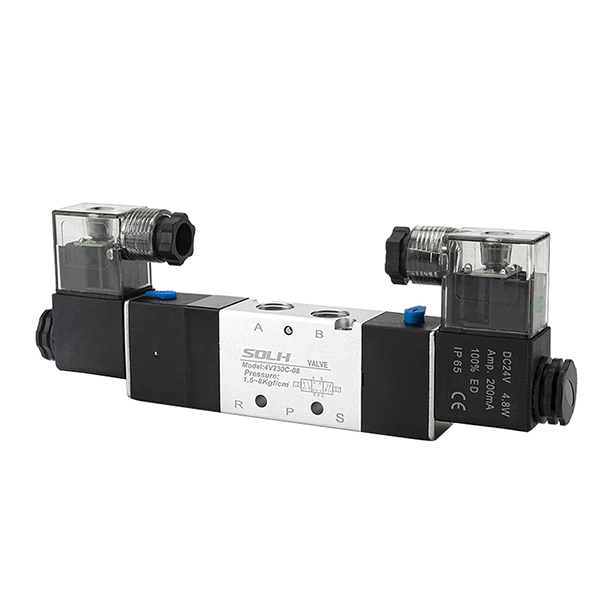

     • 4V230C-08: G1/4-port, 5/3-vägs stängd mitt (cylinderlåsning och tryckhållning)

     • 4V310-10: G3/8-port, enkel elektrisk kontroll, 5/2-vägs (stort flöde huvudkretsstyrning)


5. Tekniska kärnparametrar

Parameterobjekt

Specifikation

Arbetsmedium

Filtrerad tryckluft (filtreringsnoggrannhet ≥40μm)

Arbetstrycksområde

0.15~0,8 MPa

Bevistryck

1,5 MPa

Arbetstemperatur

-5℃ ~ +60℃

Tillämplig spänning

DC24V (mainstream), AC220V, AC110V

Skyddsgrad

IP65 (dammtät och vattentät)

Smörjningskrav

Smörjfri design (tillval smörjning tillgänglig)


6. Riktlinjer för professionellt urval

  6.1 5/2-vägs tvåpositionsval

     • Enkel elektrisk kontroll: Prioritet för konventionella scenarier för fram- och återgående rörelse och säkerhetsåterställning, med automatisk avstängning och felsäker drift.

     • Dubbel elektrisk kontroll: Prioritet för positioneringsstationer, mellanstopp och långtidshållningsscenarier, med avstängningsminne och exakt positionering.

  6.2 5/3-vägs trepositionsval

     • Typ C (stängt centrum): För cylindermellanlåsning, upphängningshållning och fallskydd.

     • Typ E (avgascenter): För utrustningssäkerhetsscenarier för tryckavlastning, fritt flytande och manuell felsökning.

     • Typ P (tryckcentrum): För synkron fastspänning, dubbelriktad tryckstabilisering och speciell pneumatisk balanskontroll.


Sammanfattning av en mening

     SOLH 4V-serien omfattar 5/2 & 5/3-vägs pilotmanövrerade pneumatiska ventiler med enkel/dubbel elektrisk styrning och tre mellanfunktioner, vilket är den föredragna standardkomponenten för industriell pneumatisk reversering, positionering, tryckhållning och säkerhetskontroll av dubbelverkande cylindrar.
