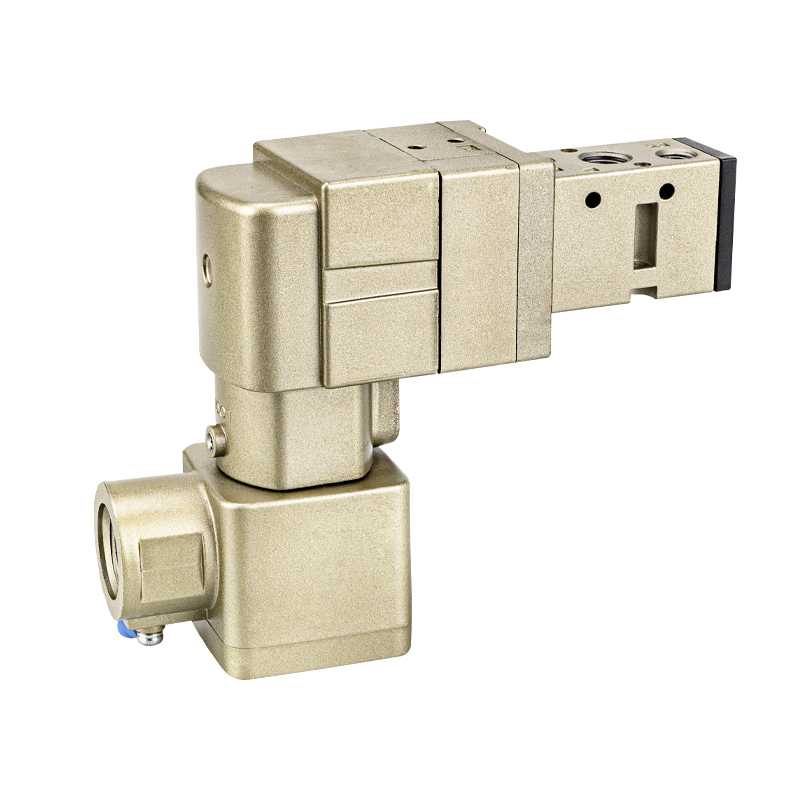

50-VFE / 50-VPE-serien Pilotmanövrerade explosionssäkra magnetventiler

Stämpla:SOLH från Richge Technology

 I. Produktöversikt

     SOLH 50-serien är en flamsäker pilotmanövrerad explosionssäker magnetventilproduktlinje uppdelad i två kärnmodeller:

     --50-VFE: 5/2-vägs flamsäker magnetventil

     --50-VPE: 3/2-vägs flamsäker magnetventil

     Hela serien är certifierad med Ex d Ⅱ BT4 flamsäker certifiering, obligatorisk Kina Ex-CCC explosionssäker certifiering och internationellt TIIS explosionssäkert godkännande, med IPX6 vattentät och dammtät klassificering. Den är lämplig för zon 1 och zon 2 miljöer med brandfarliga och explosiva gaser, inklusive beläggning, litiumbatteri, kemikalier, bläck, dammförpackningar och utrustning för olja och gas.

     Alla spolar delar en enhetlig 3,5W strömförbrukning, smörjfri design och stöder två installationsformer: individuell gängad montering och flerstations grenrörsventilö.

Kärnskillnad mellan två modeller

     --50-VFE: För dubbelriktad drivning av dubbelverkande cylindrar

     --50-VPE: Kompatibel med vakuumundertryck och enkelverkande cylinderkretsar

     Det explosionssäkra huset och spolarna är helt utbytbara mellan de två modellerna, medan ventilluftpassager och grenrörsbaser är helt icke utbytbara.

2. Universella explosionssäkra standardspecifikationer (gäller båda modellerna)

2.1: Explosionssäkerhetsparametrar

     --Explosionsmärke: Ex d Ⅱ BT4 Gb (Max yttemperatur T4: 135℃); valfria lågtemperatur T5 / T6 versioner

     --Skyddsklass: IPX6, resistent mot vattenstänk, stabil i fuktiga och dammiga verkstadsmiljöer

     --Certifieringar: Kina obligatorisk Ex-CCC, japansk TIIS, IEC internationell explosionssäker standard, RoHS miljööverensstämmelse

     --Farliga zoner: Gasexplosion Zon 1, Zon 2; kompatibel med arbetsmiljöer med eten, propen, färglösningsmedel och brännbart damm

     -- Kabeldragningsalternativ: T-typ flamsäker kabelgenomföring, L-typ flamsäkra ledningsdosor för uttag för att förhindra elektriskt gnistläckage

     --Spolspänningar: DC24V / DC12V, AC220V / AC110V; konstant 3,5W spoleeffekt, låg värmealstring för explosionssäkerhet

2.2 Allmänna mekaniska parametrar

     --Arbetsmedium: torr ren tryckluft, inert gas; vakuumdrift endast tillgänglig för 50-VPE

     --Smörjning: Smörjfri, matchad med AFC oljefri luftkombienhet; AC/BC oljedimma trippelenheter är förbjudna för vakuumkretsar

     --Manuell åsidosättning: Manuell stift av trycktyp, låsbar/icke-låsbar tillval för kretstestning under avstängd status

     --Installation: Ventilen kan monteras i alla vinklar utan gravitationsbegränsning

     --Max omkopplingsfrekvens: 1Hz cykel; Svarstid ≤45ms (testad under 0,5 MPa standardlufttillförsel)

     --Driftstemperatur: T4 version: -10℃ ~ +50℃; T6 lågtemperaturversion: -10℃ ~ +40℃ (ingen intern isbildning tillåten)

3.  50-VFE-serien 5-portars explosionssäker magnetventil (50-VFE3000 / 5000-serien)

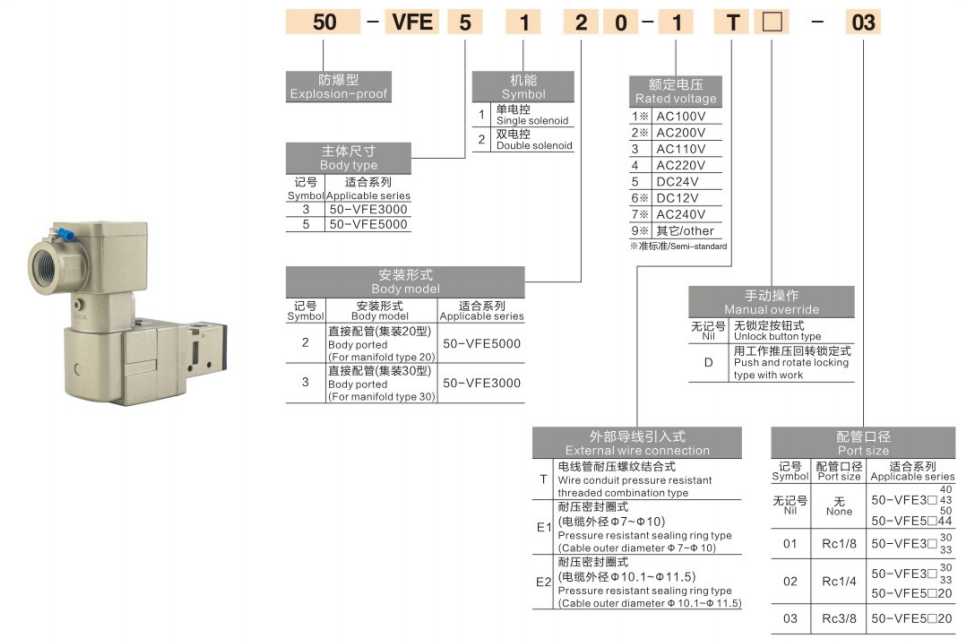

3.1 Modellkodsdefinition (exempel: 50-VFE51201T)

     --50: Flamsäker seriekod

     --VFE: 5/2-vägs elastisk tätning pilotspolventil

     --5: 5000 högflödesspecifikation

     --1: Enkel magnetfjäderretur

     --2: Gängad direktmontering

     --0: Standardkonfiguration

     --1: G1/4 port gänga

     --T: Flamsäker kabelförskruvning av metall

Modell Underspecifikationer

     --50-VFE3000:Kompakt lågflöde, effektiv sektionsarea 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Mainstream standardflöde, effektiv sektionsarea 45mm², Cv=2,5, G1/4 mainstream port

3.2 Struktur och luftkretslogik (5/2-vägs)

    --Portdefinition:P matningsinlopp, A-utgång, B-utgång, R1/R2 två oberoende avgasportar; huvudventil + pilotventil centraliserat avgasrör, inga separata pilotavgasrör krävs för att förenkla kabeldragningen

     --Spolens struktur:Elastisk tätning för pilotspole; minst 0,15 MPa tryckskillnad som krävs för att driva spolen, kan inte växla under vakuum under tryck

Funktionella lägen

    --Sjungale solenoid (suffix 1):Energisatt → P→A, B→R2; strömavstängd fjäderåterställning → P→B, A→R1, envägscylinderåterställning

    --Dubbel solenoid (suffix 2):Spärrminnesfunktion, bibehåller ventilens läge efter strömavbrott, idealisk för långvariga tryckhållande klämstationer

3.3 Matchande installationstillbehör

     --Gängad montering:Direkt G1/8, G1/4 gängad anslutning, kompatibel med KQ2 push-in kopplingar och PU/PA pneumatiska slangar

     --Grenrörsventilö:Dedikerad 5-ports grenrörsbas 50-VV5FE3 (för 3000-serien) / 50-VV5FE5 (för 5000-serien), stöder upp till 10 stationer centraliserad lufttillförsel; grenrörsluftkanaler passar endast VFE-ventiler, blandad montering med VPE 3-portsventiler är förbjuden

3.4 Typiska tillämpningar (endast för dubbelverkande cylinderkretsar)

     --Dubbelverkande överförings-, propp, stansande klämcylindrar på explosionssäkra produktionslinjer

     --NAMUR pneumatisk kulventil / vridspjällsventil ställdonsomkopplingskontroll för kemiska rörledningar

     --Centraliserad ventilö-automation för beläggnings- och litiumbatteridammverkstäder

     --Alla explosionssäkra pneumatiska system som kräver dubbelriktad cylinderförlängning och indragningsrörelse

3.5 Anmärkning om begränsning

     Vakuumkretsar är strängt förbjudna. Utan tillräcklig tryckskillnad under negativt tryck kan spolen inte växla, vilket leder till sugkoppsförlust och cylinderfel. Endast kompatibel med standard 0,2~0,9MPa positiv lufttillförsel.

4. 50-VPE-serien 3-portars explosionssäker magnetventil (50-VPE500 / 700-serien)

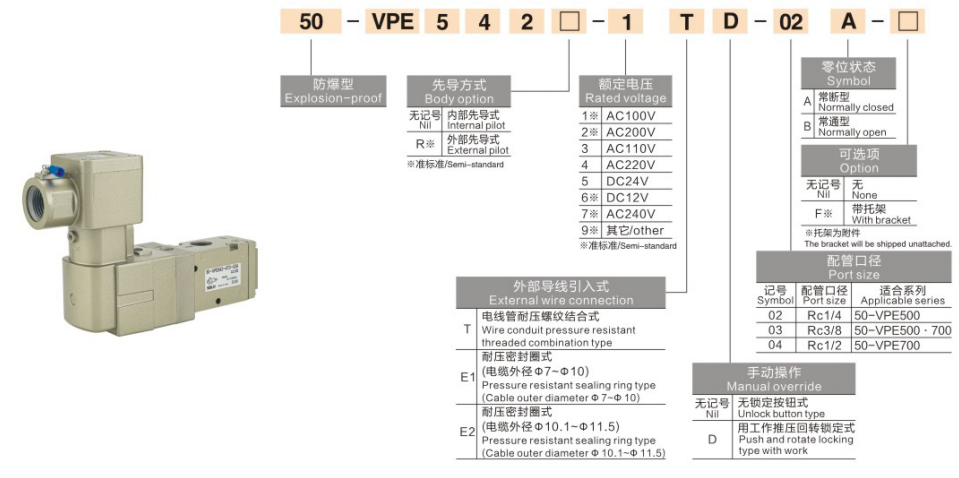

4.1 Modellkodsdefinition (exempel: 50-VPE54201T)

     --50: Flamsäker seriekod

     --VPE: 3/2-vägs elastisk tätning pilot tallriksventil

     --542: VP500-specifikation, gängad normalt stängd NC

     --0: Standardkonfiguration

     --1: G1/4 port gänga

     --T: Flamsäker kabelförskruvning av metall

Modell Underspecifikationer

     --50-VPE500: Standardflöde, effektiv sektionsarea 41,4 mm², Cv=2,3, för konventionell vakuumhantering

     --50-VPE700: Högflöde, effektiv sektionsarea 72mm², Cv=4.0, för vakuumtransport av stora ark och flera hål i kartong

4.2 Struktur & luftkretslogik (3/2 normalt stängd NC, NO cabriolet)

     --Port Definition: P matningsinlopp, A-utgång, R enskilt utlopp; oberoende pilotavgasport PE. I explosionssäkra zoner med hög damm kan externa rörledningar leda avgaserna till säkra områden

     --Spolstruktur: Pilottyp med hårdtätning, noll differenstryckstart, stabil drift under fullt vakuum ner till -101,2 kPa, dedikerad flamsäker ventil för vakuumkretsar

NC arbetslogik (NO-funktion omkopplingsbar)

     --Strömsatt: P ansluten till A för lufttillförsel, R stängd; vakuumgenerator producerar undertryck, enkelverkande cylinder sträcker sig

     --Ström av: P avstängd, A kopplas automatiskt till R för tryckavlastning; sugkoppen omedelbart vakuumavbrott, enkelverkande cylinderfjäder dras in automatiskt. Arbetsstycken frigörs när explosionssäker utrustning stängs av för att förbättra driftsäkerheten

4.3 Matchande installationstillbehör

     --Direkt gängad montering: M5, G1/8, G1/4 gängportar, direkt installerade uppströms om vakuumgeneratorer

     --Dedikerad vakuumförgreningsö: 3-ports exklusiv bas 50-VV3PE med oberoende luftkanaler, kan inte blandas ihop med 5-portars VFE-ventiler

4.4 Kärnfördelar (endast kompatibel flamsäker ventil för vakuumexplosionssäkra kretsar)

     --Noll differentialtrycksstart, kompatibel med både vakuumundertryck och standardförhållande för positivt tryck

     --Automatisk tryckavlastning vid strömförlust; arbetsstycken släpps när explosionssäker utrustning stannar för att undvika klämskador eller fallrisker

     --Tätning med ultralågt läckage, ingen sugdämpning under långvarig vakuumadsorption

4.5 Typiska tillämpningar

     --Explosionssäker vakuumhantering: ZU/ZB vakuumgenerator + ZPT buffertsugkopp för litiumbatteri, beläggning och matexplosionssäker materialupptagning

     --Enkelverkande fjäderreturcylindrar för lyft, fastspänning och utkastning av enkel verktyg

     --Negativt tryckadsorptionsöverföring av film, kartonger och glasskivor i brandfarliga och explosiva verkstäder

     -- Avstängnings- och underhållskretsar för lufttillförsel för explosionssäker utrustning

5. Jämförelsetabell: 50-VFE VS 50-VPE

6. Standard explosionssäker komplett pneumatisk kretsmatchning

     --Krets1: Explosionssäker vakuumhantering (50-VPE54201T):  Oljefri explosionssäker luftkombination AFC2000 → 50-VPE54201T → PU6-slang → ZU rak vakuumgenerator + ZPT buffertsugkopp

    --Krets 2: Explosionssäker dubbelcylinderöverföring (50-VFE51201T):  Explosionssäker lufttrippelenhet AC2000 → 50-VFE51201T 5-ports ventilö → PU8-slang → SC/SDA dubbelverkande explosionssäker cylinder

    --Krets 3: Explosionssäker enkelverkande klämjigg:  Explosionssäker tryckregulator AR → 50-VPE500 → PU4 mikroslang → MAL mini enkelverkande cylinder

7. Specifikationer för val och explosionssäker säkerhetsdrift

    --Vakuumkretsar får endast använda 50-VPE:  Slidstrukturen hos 50-VFE kan inte växla utan tryckskillnad; att använda den för vakuumkretsar leder till fullständigt fel och säkerhetsrisker för att arbetsstycket faller. AC/BC trippelenheter med oljedimmageneratorer är strängt förbjudna för vakuumsystem, eftersom oljeförorening blockerar VPE-ventilen och orsakar läckage.

    --Dubbelverkande cylindrar måste använda 50-VFE 5-portsventil:  3-portars VPE ger endast enkel luftutgång och kan inte realisera cylinderförlängning och indragning av dubbelriktad rörelse; den kan inte ersätta 5-portsventiler.

     --Blandad montering av grenrörsbaser är förbjuden:  5-ports VFE-bas och 3-ports VPE-bas har oberoende luftkanalöppningar. Korsinstallation kommer att orsaka luftläckage i hela kretsen och utrustningsfel.

    --Maobligatoriska explosionssäkra ledningsregler:  Original fabriks T-typ flamsäkra kabelförskruvningar av metall måste användas med tätt slutna kablar; inga exponerade metallkontakter inuti kablage. Otillåtet utbyte mot vanliga plastuttag är förbjudet. Om pilot-PE-avgasporten behöver extern dränering, måste rörledningar leda avgaserna till avsedda explosionssäkra säkra zoner för att undvika ansamling av brandfarlig gas.

    --Lufttillförsel front-end filtreringskrav:  AF/AFC luftfilter (5μm precision) måste installeras uppströms om explosionssäkra ventiler. Damm och vattenånga som kommer in i ventilhuset kommer att orsaka att spolen fastnar, vilket kan utlösa förbränning och explosionsrisker under explosionssäkra arbetsförhållanden.

     --Regler för underhåll och översyn:  Stäng av den manuella klotventilen uppströms HSV och avgas kvarvarande rörledningstryck innan demontering för underhåll. Demontering av explosionssäkert hölje under spänningsförande eller trycksatt status är förbjuden; skadade flamsäkra motsytor kommer att ogiltigförklara alla explosionssäkra certifieringar.

8. Industriella tillämpningsområden

     Explosionssäkra beläggnings- och monteringslinjer för litiumbatterier, automatisering av färgsprutning, automatisk styrning av kemiska rörledningsventiler, dammverkstäder för bläcktryckning, produktionslinjer för explosionssäkra förpackningar, olje- och gasstödjande pneumatiska ställdon, farmaceutisk ren explosionssäker utrustning, explosionssäkra manipulatorer för sortering av dammmaterial.

Sammanfattning av en mening

     SOLH 50-serien flamsäkra pilotmagnetventiler uppdelade i 50-VFE 5-ports slidtyp för dubbelverkande cylindrar och 50-VPE 3-ports tallrikstyp för vakuum- och enkelverkande cylindrar, certifierade Ex d II BT4 / CCC / TIIS med IPX6-klassning, fungerar som certifierad säker pneumatisk strömbrytare för Zone 1 explosiv strömbrytare industriella produktionslinjer.
