5V-serien magnetventil | 5/2 & 5/3 vägs högfrekvent lågeffekt pneumatisk styrventil

Märke: SOLH by Richge Technology | Fullt kompatibel ersättning för AirTAC 5V-serien High-End magnetventil

1. Produktöversikt

     SOLH 5V-serien är en avancerad 5-portars pneumatisk riktningsmagnetventil som är fullt utbytbar med AirTAC original 5V-serien. Det täcker5/2-vägs tvåläge och5/3-vägs treläge funktionella typer. Med avancerad spol-glidstruktur med energibesparande spoledesign med låg effekt, har den ultralång livslängd, stabil högfrekvensomkoppling och låg felfrekvens. Med intern pilotavgasstruktur och skyddsklass IP65 är den vänlig för rena arbetsmiljöer som elektronik, mat och medicinsk behandling. Professionellt använd för fram- och återgående styrning av dubbelverkande cylindrar, den är den föredragna kärnstyrventilen för automatiska pneumatiska system av hög standard.

  1.1 Kärnport och funktionsdefinition

     • 5-portars konfiguration: P (huvudluftintag), A/B (dubbla arbetsuttag), R/S (dubbla oberoende avgasportar)

     • 5/2-vägs tvåläge: Enkelriktad reverseringsfunktion, fullbordar cylinderförlängnings- och indragningscykelkontroll

     • 5/3-vägs treläge: Utrustad med mittneutralläge, stödjande cylinderstopp, tryckupprätthållande och full avgasåterställningsfunktion

     • Kärnapplikation: Specialiserad för full-takt fram- och återgående driftkontroll av alla dubbelverkande pneumatiska cylindrar

2. Kärnproduktklassificering & funktionell logik

  2.1 5/2-vägs tvåpunktsmagnetventil

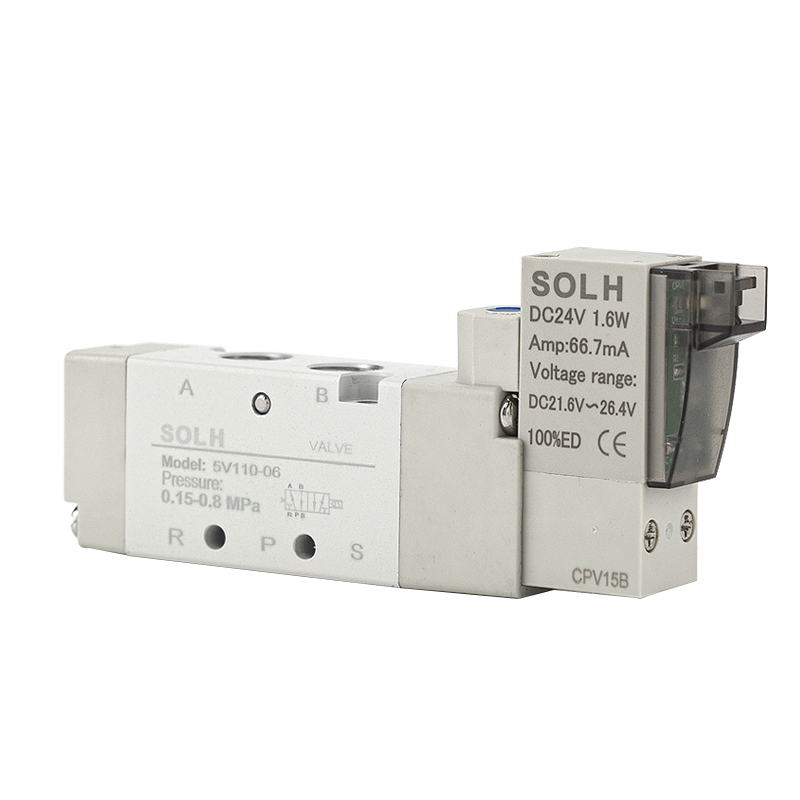

     • Enkel elektrisk kontroll (5V110/210/310): Elektrifierad för riktningsväxling, automatisk avstängning av fjäderåterställning, lämplig för konventionell, fram- och återgående joggingkontroll

     • Dubbel elektrisk kontroll (5V120/220/320): Elektrifierad för att fullborda reversering, strömavstängningsminne och självhållande, lämplig för långtidslåsande arbetsförhållanden

  2,2 5/3-vägs trepunktsmagnetventil (dubbel elektrisk kontroll)

     Tre valfria centrala neutrala funktioner för att möta olika processkrav på plats:

     • 30C (Centralt stängt): Centralt läge P-port stängd, A/B-portar kommunicerar med R/S-avgasportar, förverkligar cylinderstopp och tryckhållning vid valfri slagposition

     • 30E (Centralavgas): Centralläge P-port stängd, A/B dubbla portar helt slut, cylindern återställs snabbt utan resttryck

     • 30P (Centralt tryckhållning): Central position P-port kommunicerar med A/B-portar, R/S-avgasportar stängda, upprätthåller systemets rörledningstryck stabilt

3. Mainstream-modeller, kaliber och flödesparametrar

4. Tekniska kärnparametrar

5. Modellkodning Snabbtolkning

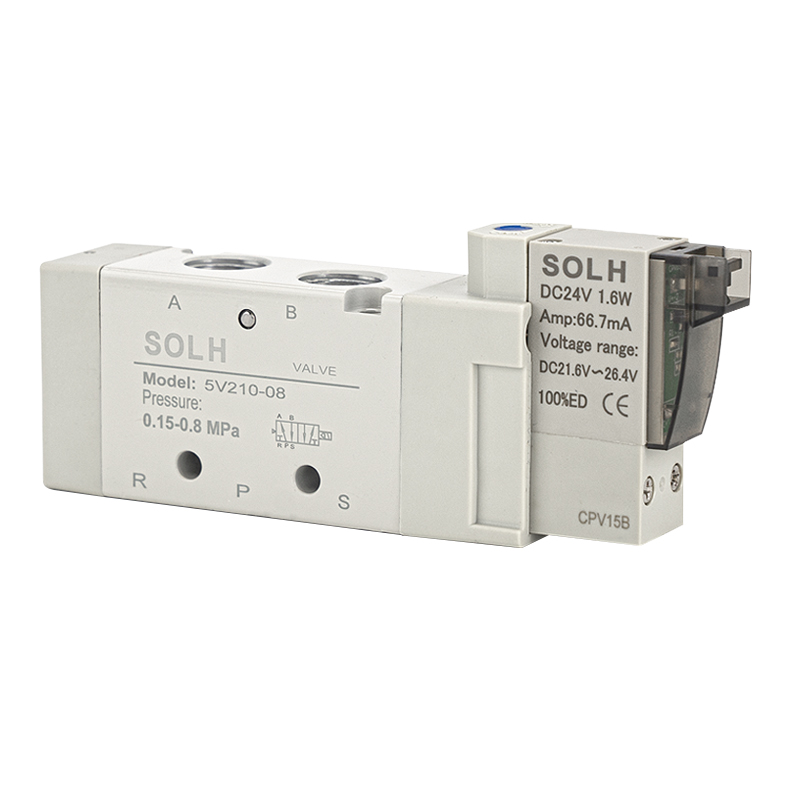

     Med 5V210-08 DC24V som standardexempel

     • 5V: Seriekod för 5-ports 2/3-läges pneumatisk magnetventil

     • 2: 200-seriens specifikation, motsvarande G1/8 & G1/4 mainstream kaliber

     • 10: Enkel elektrisk kontroll 2-läges typ;20 = dubbel elektrisk styrtyp;30C/E/P = 3-läges central funktionstyp

     • 08: Gränssnitt kaliber G1/4;06 = G1/8;M5 = micro M5 gänga

     • DC24V: Märkspänning;B står för DC24V,A står för AC220V, flera spänningsalternativ tillgängliga

6. Kärnproduktens fördelar

     • Låg effekt och extremt lång livslängd: 0,9W energibesparande spole med låg effekt minskar strömförbrukningen under lång tid. Genom att använda högprecisionsspoltätningsstruktur med lågt friktionsmotstånd, stöder den 30 miljoner+ stabila växlingscykler och minimerar senare underhållsfrekvens.

     • Ultrasnabb högfrekvensrespons: Den optimerade interna luftpassagedesignen uppnår omkopplingssvarstid inom 0,05 sekunder, perfekt anpassad till högfrekventa cykliska åtgärdskrav för automatiserade produktionslinjer.

     • Ren miljö Anpassningsförmåga: Inbyggd centraliserad intern pilotavgasstruktur undviker extern förorening av olje- och gasspill och uppfyller helt de dammfria och rena produktionsstandarderna för elektronik-, livsmedels- och medicinindustrin.

     • Stark integration och bekväm felsökning: Stöd för grenrörsventilbank integrerad installation för att spara utrustningsutrymme. Utrustad med manuell knapp på ventilhuset, vilket underlättar enkelventilsfelsökning och provdrift av utrustning.

     • Stabil och väderbeständig prestanda: Brett temperaturanpassningsområde och IP65 damm- och vattentät kvalitet, stabil drift i komplexa industriella miljöer inomhus och utomhus.

7. Typiska tillämpningsscenarier

     • Dubbelverkande cylinder fram- och återgående kontroll: Används ofta för automatisk hantering, materialtryckning, fixturklämning, roterande positionering och andra pneumatiska fram- och återgående rörelser.

     • Automatiserade produktionslinjer av hög standard: Appliceras på fordonssvetslinjer, försegling och skärning av förpackningar, elektronisk ytmontering, matfyllning och annan precisionsautomationsutrustning.

     • Högfrekventa och rena arbetsförhållanden: Föredragen ventiltyp för industriella scenarier som kräver frekvent backning, noll föroreningar och långtidsstabil kontinuerlig drift.

8. Urvalsskillnad: 5V-serien vs 4V-seriens magnetventil

Sammanfattning av en mening

     SOLH 5V-serien är en avancerad 5/2 & 5/3-vägs pneumatisk magnetventil med låg strömförbrukning, ultralång livslängd och snabb högfrekvensomkopplingsprestanda. Med rent inre avgassystem och IP65 vattentät och dammtät design, är det den optimala kärnkontrollventilen för dubbelverkande cylindrar och högstandard rena automatiserade pneumatiska system, helt kompatibel med AirTAC original 5V-serien.
