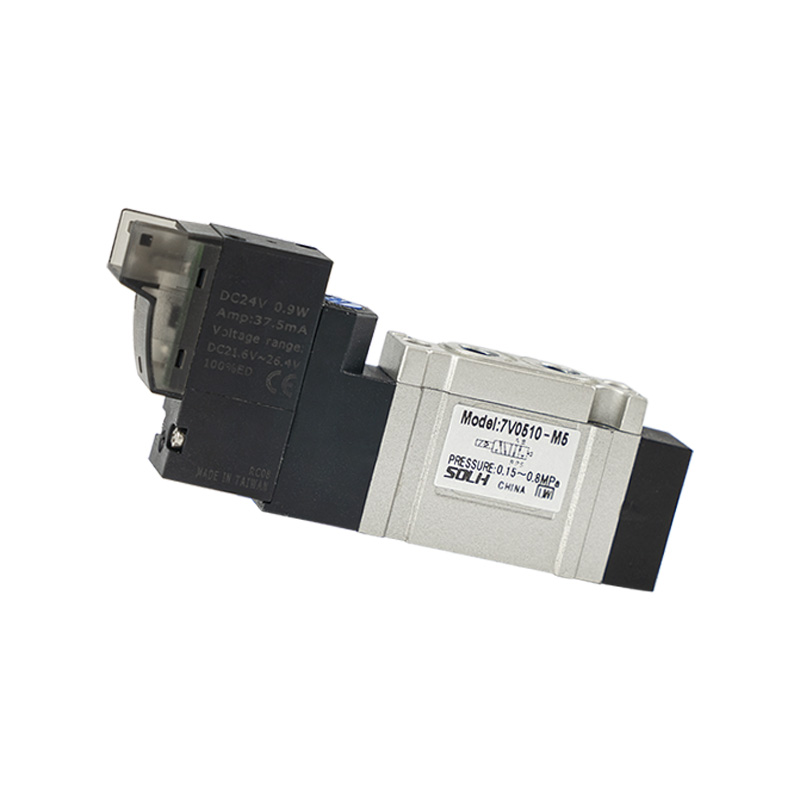

7V Series Compact Pilotmanövrerad 5/2 & 5/3 magnetventil

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH 7V-serien är en kompakt pilotmanövrerad riktningsmagnetventil som täcker 5/2-vägs och 5/3-vägs funktioner, speciellt designad för allmänna standard pneumatiska kretsar. Med en intern centraliserad avgasstruktur med optimerad flödeskanal, levererar den anmärkningsvärt stor flödeskapacitet, snabb växlingsrespons och låg energiförbrukning. Den kan användas fristående eller monterad i grenrörsventilbanker för centraliserad styrning av flera cylindrar.

Kärnstruktur och funktionsklassificering

 1. Port & Position Funktionsdefinition：

   1,1  5/2-vägs magnetventil：1 inlopp P, 2 arbetsportar A/B, 2 avgasportar R/S

     -- 10 suffix: Enkel spole enkel solenoid fjäderretur

     -- 20 suffix: Dubbla spole dubbla solenoid spärrtyp

   1,2 5/3-vägs dubbelspole magnetventil (3 centrala kärnfunktioner)

     -- 30C Center Closed: Alla portar helt förseglade i mittläget för att låsa cylindertrycket för klämhållning

     -- 30E Center Exhaust: A & B anslutna till avgas R/S för att släppa ut resttrycket säkert

     -- 30P mitttrycktillförsel: P ansluten till både A och B, båda sidor av cylindern bibehåller lufttrycket

  2. Drive & strukturell funktion

     -- Drivtyp: Pilotstyrd design, lågt starttryck, ultrasnabb respons och stort flöde

     -- Internt centraliserat utblås: Pilotluft släpps ut jämnt via huvudutloppsportar R/S, rent och snyggt rör utan spridda pilotavgaser

Seriestorlek och flödesparametertabell

Universal Allmänna tekniska specifikationer

     -- Driftstryckintervall: 0,15 ~ 0,8 MPa

     -- Bevisprovstryck: 1,2 MPa

    -- Driftstemperatur: -20 ℃ ~ +70 ℃ (ingen isbildning i lufttillförseln)

     -- Växlingssvarstid: ≤50 ms

     -- Max driftfrekvens: 5 Hz

     -- Spolens strömförbrukning: DC = 0,7W; AC = 1,1VA

     -- Standardspänningsalternativ

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Skyddsklass: IP40 dammbeständig

     -- Ventilhusmaterial: pressgjuten aluminiumlegering

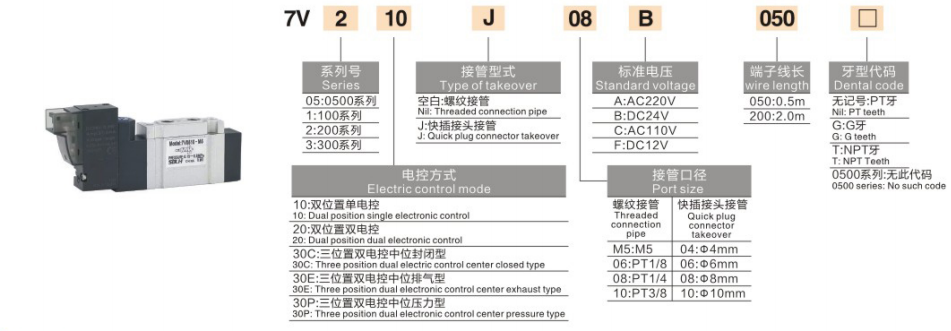

Komplett modellnamnsregel

  1. Exempelmodell: 7V210J08B050

     -- 7V: Seriekod för pilotstyrd 5/2 & 5/3 kompakt magnetventil

     -- 2: Storlekskod (2 = 7V200-serien, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Kretsfunktion

        10=5/2 enkel spole; 20=5/2 dubbelspole; 30-serien = 5/3 trelägen

     -- J: Portanslutningsformulär; J = push-in snabbpassning, blank = standardgängad port

     -- 08: Portstorlekskod (08 = 1/4")

     -- B: Spolespänningskod (B=DC24V, A=AC220V)

     -- 050: Kabellängdskod (050 = 0,5 meter kabel)

Vanliga standardreferensmodeller

  1. 5/2 tvåpositionsserie

     -- Enkel spiralfjäderretur: 7V110-06 (1/8", DC24V)

     -- Dubbel spolelåsning: 7V220-08 (1/4", AC220V)

  2. 5/3 trepositionsserie

     -- Mittstängd tryckhållning: 7V130C-06

     -- Mittavgastryckavlastning: 7V230E-08

     -- Centrerad dubbelport under tryck: 7V330P-10

Kärnproduktens fördelar

  1. Förbättrad högflödesprestanda

     -- Optimerad intern strömlinjeformad löpardesign, flödeskapaciteten ökade med cirka 30 % jämfört med traditionella 4V-seriens magnetventiler, vilket ger snabbare cylinderförlängning och indragningshastighet.

  2. Flexibel installation i flera riktningar och alternativ för dubbla portar

     -- Stöder horisontell och vertikal montering; två anslutningslägen: standardgänga port eller snabb instickspassning för snabb slangmontering.

  3. Förgreningsrör integrerad modulär design

     -- Kompatibel med flerstations grenrörsventilbas, flera ventiler staplade tillsammans för att spara utrymme i skåpet och förenkla layouten av huvudluftrören.

  4. Ultralåg effektspole

     -- Lågwattsspoledesign minskar värmegenereringen, lämplig för långvariga kontinuerliga arbetsförhållanden med ström med lägre energiförbrukning.

  5. Ultralång livslängd

     -- Precision intern spole och tätningsstruktur, stabil prestanda upp till miljontals växlingscykler med minimalt underhåll.

Sammanfattning av en mening

     SOLH 7V kompakt pilotmanövrerad magnetventil täcker hela 5/2 enkel-/dubbelspole och 5/3 tre centerfunktionsvarianter med M5~3/8" kompletta portstorlekar, med 30 % högre flöde än konventionella 4V-serier, låg strömförbrukning och grenrör staplingsbar design som universell riktningsstyrventil för alla standardkretsautomatiserade pne.
