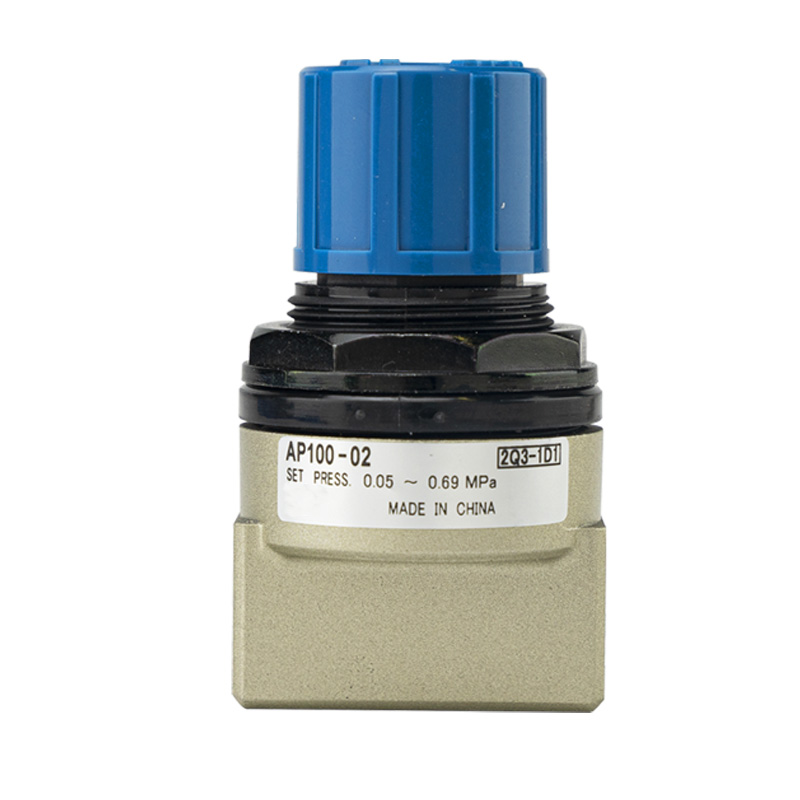

Kompakt övertrycksventil i AP100-serien

Stämpla:SOLH av Richge Technology (睿其格科技)

Produktpositionering

     AP100-serien är en direktverkande fjäderkompakt avlastningsventil för pneumatiska miniatyrkretsar. Den släpper automatiskt ut överskottsluft för att stabilisera systemtrycket när trycket överstiger det förinställda värdet. Med ministorlek och enkel tryckjustering fungerar den som övertrycksskydd och övre gränstryckkontrollkomponent för kompakt pneumatisk utrustning.

Struktur & arbetsprincip

     --Struktur: Direktverkande fjäderreturavlastningsdesign utan pilotkontroll

     --Arbetslogik Stängt tillstånd: Systemtryck lägre än inställt värde Öppet tillstånd: Systemtrycket når eller överstiger det inställda värdet, luftutsläpp till omgivningstemperatur Återställningstillstånd: Ventilen stängs igen när trycket faller under förinställt tröskelvärde

     - Enkel mekanisk montering bestående av justeringsratt, fjäder och spole

     --Påminnelse: Ej certifierad som JIS standard säkerhetsventil, endast för tryckreglering och kretsövertryckskontroll

Kärnfunktioner

1. Ultrakompakt lättviktsenhet

     Total dimension 69×40 mm, nettovikt endast 0,12 kg. Oberoende enkelkroppsdesign stöder direkt installation, perfekt lämpad för smala och inbäddade utrustningslayouter.

2. Låsbar verktygsfri justeringsknapp

     Blå toppknopp realiserar direkt tryckinställning utan extra verktyg. Låsstruktur förhindrar oavsiktlig tryckförskjutning orsakad av vibrationer eller felaktig funktion för stabil långtidsdrift.

3. Dubbla justerbara tryckområden och högavlastningsflöde

     Standardmodell justerbart område: 0,05–0,69 MPa Lågtrycks X201 version: 0,02–0,2 MPa Maximalt tillåtet arbetstryck når 1,0 MPa; stor intern flödeskanal säkerställer snabb tryckavlastning.

4. Diversifierade gängalternativ och flexibel montering

     Tillgängliga portstorlekar: 1/8"(01), 1/4"(02) Anpassningsbara gängstandarder: Rc, NPT, G-gänga Två installationssätt: direkt gängad montering eller fäste. Klar IN/OUT-märkning säkerställer enkelriktad luftflödesinstallation.

5. Korrosionsbeständig och stabil Lång livslängd

     Ventilhus i pressgjuten aluminiumlegering med bred temperaturtolerans från -5℃ till +60℃. Designad för torr tryckluft, smörjfri drift sänker underhållskostnaderna.

Tabell med tekniska specifikationer

Definition av modellkod

Exempel: AP100-02-B-N

     --AP100: Produktbasserie

     --01 / 02: Motsvarande portdimension

     --B: Utrustad med monteringsfäste; blank = utan parentes

     --N: NPT-gänga; blank = standard Rc-gänga; F = G tråd

     --Suffix X201: Lågtrycksjusteringsversion

Typiska tillämpningsscenarier

     Cylinderbuffert och ändläge stötdämpning Övertrycksskydd för nedströms tryckregulatorer Kompakta jiggar och liten automationsutrustning för 3C, elektronisk och medicinsk industri Övre tryckgränslåsning för allmänna pneumatiska luftkretsar Laboratorietester och experimentella rörledningar som kräver konstant tryck övre gräns.

Sammanfattning av en mening

     AP100 oberoende kompakt övertrycksventil integrerar låsbar rattjustering, 0,05–0,69 MPa justerbart område och direkt monteringsstruktur, vilket är den optimala lösningen för övre tryckgränskontroll av miniatyrpneumatiska system.
