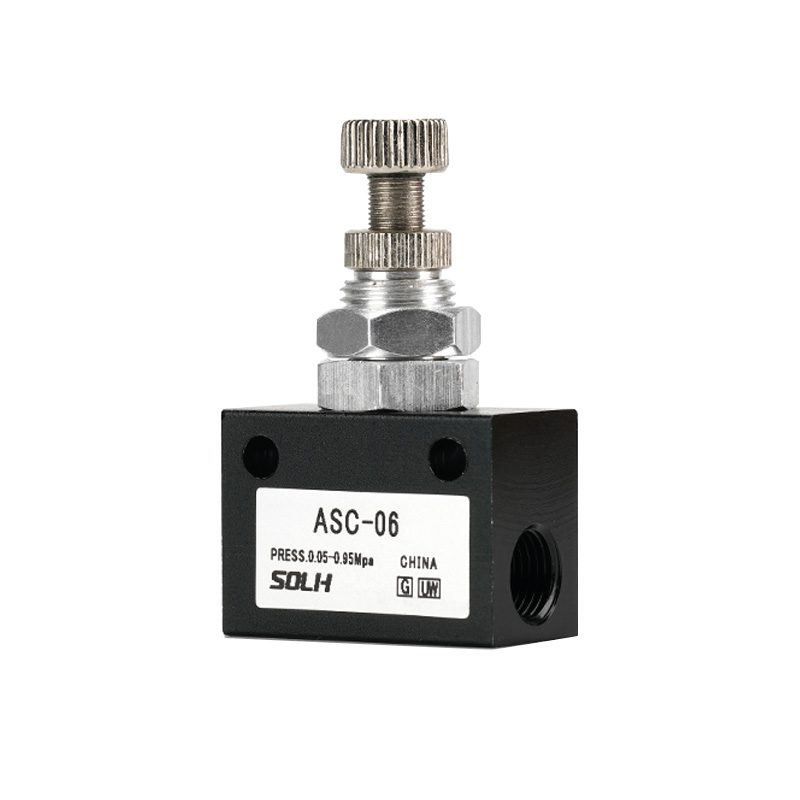

ASC-serien envägs trottelventil | In-line pneumatisk hastighetskontrollventil av aluminiumlegering

Märke: SOLH by Richge Technology | Universal AirTAC standard pneumatisk flödeskontrollventil

1. Produktöversikt

     SOLH ASC-serien är enkostnadseffektiv in-line envägs-trottelventil i aluminiumlegering allmänt antagen på den kinesiska pneumatiska marknaden. Den har samma pneumatiska kärnfunktioner som AS-serien men har en mer hållbar gängad in-line installationsstruktur med en fyrkantig kropp helt i aluminium. Designad för standard cylinderhastighetsreglering, realiserar den fritt framåt luftintag och exakt avgasgaskontroll. Med kompakt struktur, stabil justering och universella gängspecifikationer är det den vanliga ekonomiska hastighetskontrolllösningen för allmänna automatiserade pneumatiska kretsar.

2. Core Working Function (avgasstrypningsprincip)

     ASC-ventilen följer standardenstyrlogik för avgasgasspjäll, den mest pålitliga metoden för pneumatisk cylinderhastighetsreglering:

     • Framåt luftintag (cylinderförlängning): Den inbyggda backventilen öppnar helt, vilket möjliggör nästan obehindrat rakt genom luftflöde med noll flödesförlust, vilket säkerställer snabb och smidig cylinderverkan.

     • Omvänd avgas (cylinderindragning): Backventilen stänger automatiskt. Frånluften passerar genom precisionsnålventilen för justerbar strypning, vilket ger exakt kontroll av cylinderns indragningshastighet.

      •Kärnapplikation: Justera förlängnings- eller indragningshastigheten för dubbelverkande cylindrar exakt; Strypning på avgassidan är den mest använda och stabila pneumatiska hastighetsregleringsmetoden i industriella scenarier.

3. Modellkodningsregler & trådspecifikation

     Kodningsformat: ASC[Size Series]-[Thread Caliber]+[Trådsuffix]

  3.1 Definition av storlek och kaliber

     • 100-serien: 06 = G1/8 (PT1/8)

     • 200-serien: 08 = G1/4 (PT1/4) | Mest universella mainstream-modellen

     • 300-serien: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Trådtypssuffix

     • Tom: Standard PT konisk gänga (standard)

     • G: Brittisk standard G parallellgänga

     • T: NPT amerikansk standard konisk gänga

4. Full serie standardspecifikationer och flödesparametrar

5. Tekniska kärnparametrar

6. Strukturella funktioner & installationsinstruktioner

     • Integrerad fyrkantig aluminiumlegering: Kompakt och lätt struktur med hög strukturell styrka, inte lätt att deformera. Antar helgängad in-line-design utan inbyggda push-fit skarvar, vilket kräver separata rörkopplingar för slanganslutning, med stark kompatibilitet och hög hållbarhet.

     • Rensa identifiering av flödesriktning: Standardflödespil markerad på ventilhuset, som pekar mot cylindersidan (avgasens strypriktning) för att undvika omvända installationsfel och säkerställa korrekt hastighetsregleringslogik.

     • Låsbar antivibrationsjustering: Utrustad med toppjusteringsratt och låsmutter. Efter inställning av hastighetsparameter kan muttern låsas för att förhindra parameterdrift orsakad av utrustningsvibrationer, vilket bibehåller långtidsstabil drift.

     • Rundstrålande installation: Stöder godtycklig vinkelinstallation utan riktningsbegränsning, anpassning till olika komplexa pipelinelayoutmiljöer på plats.

     • Känslig och exakt reglering: Precisionsnålventilkärna säkerställer smidig steglös hastighetsjustering, vilket effektivt löser cylinderjitter och problem med instabil hastighet.

7. Kärnvalsskillnad: ASC vs AS Series

8. Professionell urvalsguide

     • Mikrocylinder & liten flödeskrets: VäljASC100-06 (G1/8), lämplig för φ12–φ20 små cylindrar och mikropneumatisk precisionsreglering.

     • Vanliga standardcylindrar (mest universella): VäljASC200-08 (G1/4), matchande φ12–φ40 konventionella cylindrar, applicerbara på de flesta automatiserade produktionslinjer, förpacknings- och klämutrustning.

     • Stora cylinder och högt flödesbehov: VäljASC300-10 (G3/8) /ASC300-15 (G1/2), för φ50 och högre cylindrar med stor borrning och pneumatiska höghastighetssystem för tung last.

Sammanfattning av en mening

     SOLH ASC-serien är en universell gängad envägsgasspjällventil av aluminiumlegering, med fritt intag och exakt reglering av avgashastighet, låsbar antivibrationsstruktur och kostnadseffektiv prestanda. Det är den föredragna ekonomiska hastighetskontrollventilen för standard fram- och återgående rörelse av pneumatiska cylindern, allmänt kompatibel med AirTAC inhemska pneumatiska system.
