ASV-serien snabb avgasgasventil

ASV-serien snabb avgasgasventil | 4-i-1 höghastighets pneumatisk hastighetskontrollventil med ljuddämpare och entrycksanpassning

Märke: SOLH by Richge Technology | Fullt kompatibel ersättning för SMC ASV Original Series

1. Produktöversikt

     SOLH ASV-serien är en4-i-1 integrerad höghastighets pneumatisk styrventil som kombinerar snabb avgasfunktion, avgasgasreglering, inbyggd ljuddämpare och one-touch montering. Till skillnad från konventionella enfunktionshastighetskontrollventiler har ASV-serien dubbelt effektivt flödesområde, vilket möjliggör snabb cylinderförlängning och justerbar tyst indragning. Den löser perfekt motsättningen mellan höghastighets cylinderverkan och stabil hastighetsreglering, och fungerar som den centrala föredragna ventilen för högfrekventa, höghastighets- och lågbrus pneumatiska scenarier, helt utbytbar med original SMC ASV-serien.

2. Grundläggande arbetsprincip och funktioner

     • Intagsslag (IN → UT / Cylinderförlängning): Den interna backventilen öppnar helt med noll flödesmotstånd, vilket ger stort flöde rakt igenom luftintag. Den förbättrar avsevärt cylinderförlängningshastigheten och uppfyller kraven på snabba åtgärder vid hög hastighet.

     • Avgasslag (UT → EXH / Cylinderindragning): Backventilen stänger automatiskt. Frånluften passerar genom precisionsnålventilens strypning för steglös hastighetsjustering, medan den inbyggda ljuddämparen eliminerar avgasljud. Den uppnår justerbar indragningshastighet och tyst drift.

     • Överlägsen högflödesprestanda: Den effektiva sektionsflödesarean är ca2 gånger så mycket som vanliga varvtalsreglerventiler i AS-serien, ger kraftfullt flödesstöd för höghastighets cylinderrörelse och högfrekvent cyklisk drift.

3. Modellkodningsregler och parameterdefinition

  Typiskt modellexempel: ASV310F-01-06A

     • ASV: Seriekod för 4-i-1 snabbavgasspjällventil med ljuddämpare och entryckskoppling

     • Storlekskod (120/220/310/410/510): Motsvarar M3/M5/G1/8/G1/4/G3/8 portspecifikationer

     • F: Utrustad med en snabbkoppling för snabb slanginstallation

     • Trådkod (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kod för rörets ytterdiameter: Anpassningsbar till φ4/φ6/φ8/φ10/φ12 pneumatiska rör

     • Suffix Definition: A=push-lock handratt;S=gänga förbelagd tätningsmedel;N=elektrolös nickelplätering

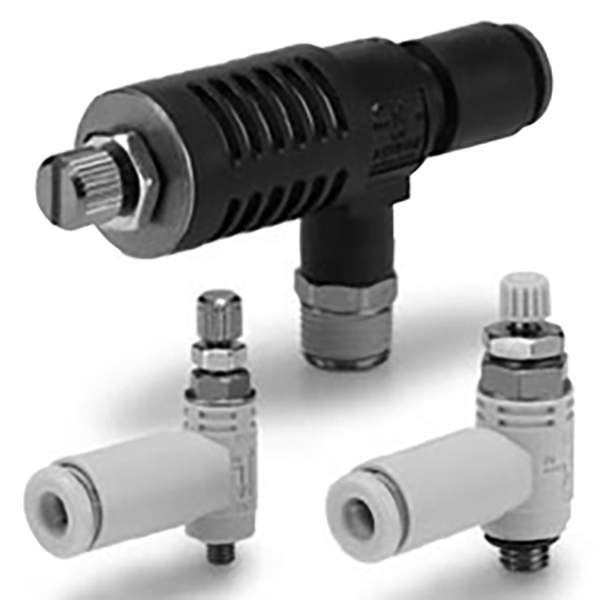

4. Två strukturella typer & applikationsegenskaper

 4.1 Armbågstyp (ASV120F / ASV220F)

     • 90° armbågsstyrningsstruktur, samma utseende som AS-seriens armbågshastighetskontrollventil, kompakt och platsbesparande.

     • Asymmetrisk gränssnittsdesign: ena sidan M3/M5 gängport, den andra sidan en-touch snabbpassningsport.

     • Idealisk för miniatyr- och småcylindrar och utrustningsscenarier med smala utrymmen.

  4.2 T-typ rakt igenom (ASV310F / 410F / 510F)

     • Tre-ports rak struktur: IN gängat luftintag, OUT snabbpassat luftutlopp, EXH inbyggd tyst avgasport.

     • Större effektiv flödesarea och lägre flödesmotstånd, maximerar cylinderns arbetshastighet.

     • Den föredragna strukturen för standard-, medelstora och stora höghastighetscylindrar.

5. Full serie standardspecifikationstabell

6. Grundläggande tekniska parametrar och materialkonfiguration

7. Urvalsskillnad: ASV vs ordinarie AS Series Speed ​​Control Valve

8. Riktlinjer för professionell installation och drift

     • Riktad installation: Installera strikt enligt pilmärket på ventilhuset. AnslutIN-port till magnetventilen ochOUT port till cylindern för att undvika omvänd installation som orsakar onormal hastighetsreglering.

     • Snabb slanganslutning: Klipp av det pneumatiska röret platt och för in det helt i entryckskopplingen tills ett "klick" ljud hörs, vilket bekräftar en stadig och lufttät anslutning.

     • Vibrationssäker låsfunktion: Vrid på handratten för att justera avgasflödet och cylinderhastigheten.Tryck ner handratten för att låsa och förhindra hastighetsavdrift orsakad av utrustningsvibrationer;dra upp handratten för att låsa upp för sekundär justering.

Sammanfattning av en mening

     SOLH ASV-serien är en professionell 4-i-1 höghastighets pneumatisk styrventil som integrerar snabba avgaser, avgasstrypning, tyst ljudreducering och entrycksanpassning. Med dubbelt flödesområde, push-lock antivibrationsstruktur och brandsäkert hållbart material, uppfyller den perfekt kraven på hög hastighet, hög frekvens och tyst drift av pneumatiska cylindrar, vilket är den optimala uppgraderingsersättningen för vanliga AS-seriens hastighetsreglerventiler.
