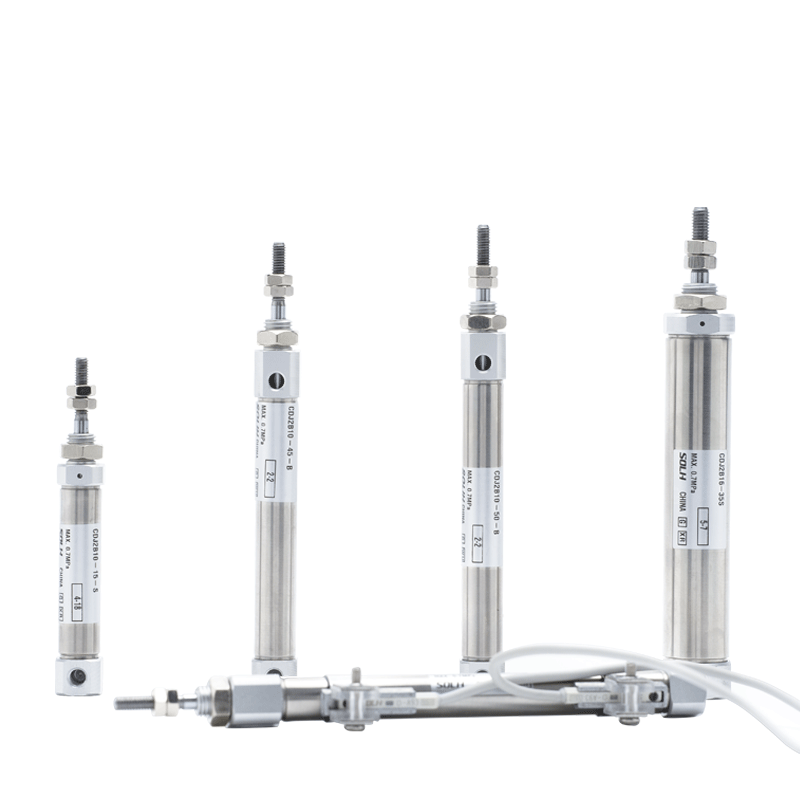

CDJ2-seriens minicylinder i rostfritt stål (dubbel-/enkelverkande)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH CDJ2-serien är en magnetisk ringutrustad minicylinder av rostfritt stål av penntyp, helt utbytbar med SMC CJ2-serien. Hålstorlekar: φ6 / 10 / 16mm. Enastående egenskaper: ultrakompakt kontur, lätt konstruktion, korrosionsbeständighet och stabil höghastighetsdrift med hög frekvens. Används i stor utsträckning inom elektronik, medicin, livsmedelsbearbetning och precisionsautomation i slutna utrymmesstationer; mainstream linjärt miniatyrställdon.

Kärnstruktur och designfunktioner

   1. Standardspecifikation: Matchar SMC minicylinderdimensionell standard (icke ISO-standard), universella monteringsmått inom industrin.

   2. Material: 304 rostfritt stålrör & kolvstång, rostbeständig och korrosionsbeständig, lämplig för fuktiga, svaga syror, svaga alkalier och rena produktionsmiljöer.

   3. Struktur: Rak rund tunna, krusade ändstycken, dragstångsfri design, ultraliten volym. CDJ2-16×100 endast ca. 120 g.

   4. Driftsvarianter

      -- CDJ2B Dubbelverkande: Lufttillförsel i båda ändar, universell standardmodell

      -- CDJ2E Single Acting: Spring return; CDJ2ET: Fjäderförlängning

     -- CDJ2KB Icke-roterande: Sexkantig kolvstång för vridfri och exakt positionering

   5. Kudde: Standard gummikudde; luftkudde (suffix Z) tillval för höghastighetsapplikationer för att minska stötar och buller.

   6. Tätning: Lågfriktionstätning med oljebehållarens spår. Lågt starttryck (0,06 MPa), oljefri drift, livslängd ≥5 miljoner cykler.

   7. Positionsavkänning: Inbyggd magnetring, kompatibel med magnetomkopplare i serie M9B / A93 / Z73 för kolvpositionsövervakning.

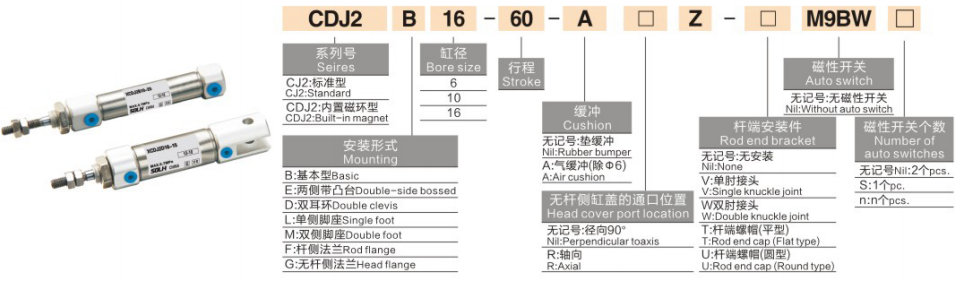

Komplett modellkodningsregel

   1. Modellexempel: CDJ2B16-50Z-B

   2. Standardorderreferensexempel

     -- CDJ2B10-30-B: Bore10, stroke30, dubbelverkande, gummikudde, magnetutrustad

     -- CDJ2E6-15-B: Bore6, slag15, enkelverkande fjäderretur

     -- CDJ2KB16-50-B: Bore16, stroke50, icke-roterande sexkantig kolvstång

Universal Core tekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa (enkelstav, enhet:N)

   1. Dubbelverkande CDJ2B

   2. Enkelverkande CDJ2E (Spring Return @0,5 MPa)

Monteringsformulär och härledda modeller

   1. Monteringstillbehör

     -- B Grundtyp: Direkt installation via ändlocksgängor (mest använda)

     -- F Fläns: Flänsfäste på stavsidan/huvudsidan

     -- L Fotfäste: Enkelfotsfäste

     -- D Dubbelgaffel: Bakre dubbelgaffel (φ10/16)

     -- E Boss mount: Multi-orientering monteringsbussar på ändlock

   2. Huvudderivatserie

     -- CDJ2B: Standard dubbelverkande

     -- CDJ2E: Enkelverkande fjäderindragning (automatisk indragning efter luftavbrott)

     -- CDJ2ET: Enkelverkande, fjäderförlängning (automatisk förlängning efter luftavbrott)

     -- CDJ2KB: Icke-roterande sexkantig kolvstång

     -- CDJ2RB: Direktmonterad slimmad version utan monteringsbossar

Snabbvalsguide i 3 steg

   1. Val av hål: Beräkna erforderlig dragkraft/last, reserv ≥50 % säkerhetsmarginal; välj mindre hål för högre cyklisk hastighet.

   2. Slagbekräftelse: Lägg till extra 10~20 mm marginal på effektiv färd; Max slaglängd: dubbelverkande 200 mm, enkelverkande 100 mm.

   3. Konfigurationsmatchning

     -- Åtgärdstyp: Dubbelverkande → B; enkelverkande fjäderindragning → E; vridfri positionering → KB

     -- Kudde: Höghastighetsdrift välj Z luftkudde

     -- Positionsåterkoppling: Välj modell med magnet, matcha magnetomkopplare M9B/A93

Sammanfattning av en mening

     SOLH CDJ2 minicylinder av penntyp av rostfritt stål är utbytbar med SMC CJ2, tillgänglig i dubbelverkande, enkelverkande och icke-roterande sexkantiga stångvarianter, gummi/luftkudde tillval, korrosionsbeständig oljefri design, idealisk kompakt högfrekvent linjär miniatyrställdon för elektronik, medicinsk och livsmedelsautomatiserad utrustning.
