1. Produktöversikt & kärnstrukturella funktioner

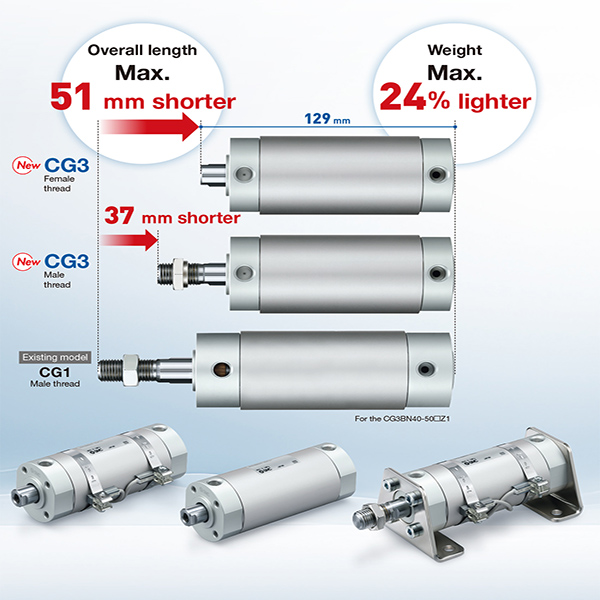

     SOLH CG3/CDG3-serien är en ny generation ultrakort pneumatisk lättviktscylinder i aluminiumlegering, som fungerar som en direkt uppgradering och ersättning för den traditionella CG1-serien. Den täcker ett brett hålområde från φ20 till φ100 mm, med en maximal total längdminskning på 51 mm och 24 % viktminskning jämfört med CG1. Med ultrakompakt kropp, ultralätt vikt, höghastighetsdrift med låg ljudnivå och oljefri underhållsfri design, är den perfekt lämpad för medellång och lätt belastning, långslagsdrift, högfrekvent drift och utrymmesbegränsade scenarier, allmänt tillämpad i automatiserade produktionslinjer, elektronisk utrustning, förpackningsmaskiner och lätta industriella automationssystem.

  1.1 Branschstandard och stark utbytbarhet

     CG3-serien är utvecklad baserat på den nya generationens SMC-standard för rund cylinder och har utmärkt monteringsutbytbarhet med den gamla CG1-serien samtidigt som den uppnår mer kompakta övergripande dimensioner, effektivt uppgraderar gammal utrustning och optimerar den mekaniska utrymmeslayouten utan komplicerade strukturella ändringar.

  1.2 Premium lätt materialstruktur

     Använder höghållfast aluminiumlegering för cylinderrör och ändkåpor, tillsammans med hårdkromad kolvstång. Den optimerade materialformeln minskar den totala vikten med 24 % jämfört med CG1, med hög strukturell hållfasthet, utmärkt värmeavledning och stark deformationsbeständighet, vilket säkerställer stabil långvarig högfrekvensdrift.

  1.3 Integrerad kompakt struktur och flexibla rörledningar

     Integrerat cylinderrör och ändskyddskonstruktion med gänglåsningsdesign förenklar demontering, montering och dagligt underhåll. Den innovativa 4-vägs rörlayouten (90° intervall) ger ultrahög frihet för installation och rördragning, löser installationsflaskhalsen med trångt utrustningsutrymme och stödjer diversifierade mekaniska layoutscheman.

  1.4 Diversifierade rörelsetyper för fullständig scenarietäckning

     • Dubbelverkande (CG3B): Luftintagets fram- och återgående rörelse med dubbla ändar, den mest universella standardtypen för konventionell automatiserad linjär körning.

     • Enkelverkande (CG3S/T): S = fjäderretur, T = fjäderförlängning; automatisk återställning efter strömavbrott för scenarier för säkerhetsspärr och nödåterställning.

     • Dubbelstång (CG3W): Stångens synkrona rörelse med dubbla ändar, dubbelt effektivt slag och utmärkt vridmotstånd för speciella länk- och positioneringsmekanismer.

     • Icke-roterande stav (CG3K): Sexkantig anti-torsion kolvstång, noll rotation under drift för att garantera hög precision upprepad positionering.

  1.5 Optimerad buffert och avancerad tätningssystem

     Standard gummibuffert med hög elasticitet (N) för grundläggande stötdämpning och brusreducering; valfri luftbuffert av A-typ för frekvent drift i hög hastighet för att eliminera slutstötar och förlänga livslängden. Utrustad med lågfriktionskomposittätningsring och inbyggt oljelagringsspår, har cylindern ultralågt starttryck, stabil drift och oljefri underhållsprestanda, med en livslängd på över 8 miljoner cykler.

  1.6 Intelligent induktionskonfiguration

     CDG3-modellen kommer med inbyggd magnetring, kompatibel med M9B/A93/Z73-seriens magnetomkopplare för kolvpositionsdetektering i realtid och PLC automatisk signallänkningskontroll; CG3 icke-magnetisk version är användbar för enkel cyklisk rörelse utan krav på positionsdetektering.

2. Komplettera modellnamnsregler och beställningsexempel

 1. Typisk modellstruktur: CDG3BN25-100Z

  2. Exempel på standardbeställning

     • Magnetisk dubbelverkande hontrådsmodell: CDG3BN32-200Z (φ32 hål, 200 mm slaglängd, magnetiskt utrustad, invändig stånggänga)

     • Magnetisk enkelverkande fjäderreturmodell: CDG3S40-100Z (φ40 hål, 100 mm slaglängd, enkelverkande fjäderåterställning, magnetisk utrustad)

     • Magnetisk icke-roterande precisionsmodell: CDG3K50-150Z (φ50 hål, 150 mm slaglängd, hexagonal anti-torsionsstång)

3. Tekniska kärnparametrar (standardtyp)

4. 0,5 MPa teoretiska dragkrafts- och spänningsdata

  4.1 Dubbelverkande (CG3B) Tabell för dragkraft och spänning

  4.2 Enkelverkande (CG3S Spring Return) prestandatabell

5. Monteringstyper och härledda modeller

 5.1 Diversifierade universella monteringsmetoder

     • B Grundläggande typ: Direktinstallation via ändlocksgängor, den mest universella och kostnadseffektiva monteringsmetoden för standard linjärdrift.

     • L fotfäste: Fast med axiell fotfäste, speciellt designad för sidoinstallation och horisontella fixeringsscenarier.

     • F/G Flänsfäste: Stångsida / stavlös sidofläns platt montering för vertikal fast positionering och stabilisering av tung last.

     • C/D Clevis Mount: Enkel gaffel / dubbel gaffelanslutning, lämplig för sväng- och länkmekanismer.

     • E Trunnion Mount: Stångfri sidotappinstallation, idealisk för att vända och svänga arbetsförhållanden.

  5.2 Kärnderivatserier

     • CDG3B: Magnetisk dubbelverkande typ (standard standardmodell)

     • CDG3S/T: Magnetisk enkelverkande typ (fjäderretur/fjäderförlängning)

     • CDG3W: Magnetisk dubbelstav dubbelverkande typ

     • CDG3K: Magnetisk, icke-roterande hexagonal stavtyp

     • CDG3R: Ultratunn direktmonteringstyp för extremt utrymmesbegränsade utrustningsstationer

6. CG3 vs CG1 urvalsjämförelse

7. 3-stegs snabbvalsguide

     1. Borrval: Välj lämplig hålstorlek enligt den faktiska lastvikten, reservera inte mindre än 50 % säkerhetsmarginal. Prioritera CG3-serien för lätt belastning och utrymmesbegränsade arbetsförhållanden.

     2. Slagval: Ställ in verkligt arbetsslag plus 10~20 mm säkerhetsmarginal. Följ standardslagreglerna: dubbelverkande ≤300 mm, enkelverkande ≤100 mm.

     3. Funktionell konfiguration: Välj B för konventionell dubbelverkande fram- och återgående rörelse; S för enkelverkande fjäderåterställningssäkerhetsscenarier; K för hög precision anti-torsion positionering. Välj luftbuffert av A-typ för höghastighetsdrift (>500 mm/s) för att minska stötar och buller. Välj CDG3 magnetisk modell matchad med M9B/A93-brytare för positionsdetektering i realtid och automatisk kontroll.

Sammanfattning av en mening

     Den nya generationens ultrakorta lättviktscylinder SOLH CG3 har ultrakompakt lättviktskropp, höghastighetsdrift med låg ljudnivå, oljefri underhållsfri prestanda och diversifierade monteringsmetoder, vilket ger högkostnadsprestanda och utrymmesbesparande linjära rörelselösningar för medel- och lättlast högfrekvent automatiserad utrustning.
