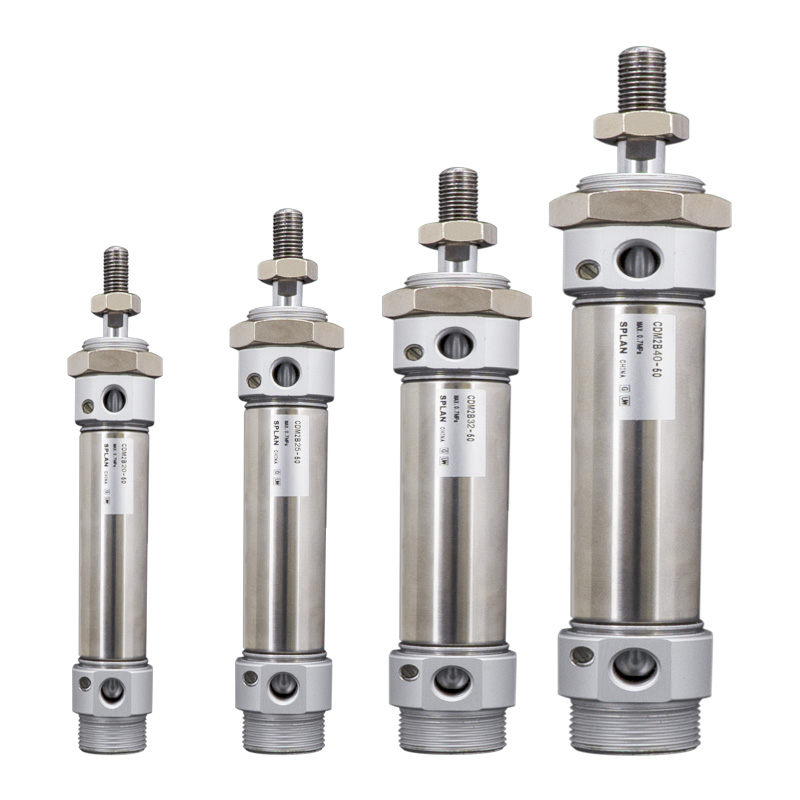

CM2 / CDM2-seriens minicylinder i rostfritt stål (dubbel / enkelverkande)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH CM2 / CDM2 är JIS B 8356 standard runda cylindrar i rostfritt stål, hålstorlek φ20/25/32/40 mm. Prestanda placerad mellan mikrominicylindrar och standardcylindrar. Kärnfördelar: korrosionsbeständighet, lång livslängd, mångsidiga monteringsmöjligheter, kompakt medellång dragkraft. Allmänt antagen för livsmedel, läkemedel, elektronik, förpackningar och rena automationsstationer med medelstor belastning.

Kärnstruktur och designfunktioner

   1. Standard: Överensstämmer med JIS B 8356, rund kropp med universella monteringsmått.

   2. Material: 304 rostfritt stålrör, kolvstång och gavel, rostskyddad, resistent mot fuktig, svag syra, svag alkali och rena miljöer.

   3. Struktur: Ändhylsorna låsta med gängor, rak rund kontur, hög mekanisk hållfasthet och enkelt underhåll.

   4. Driftsvarianter

     -- CM2B dubbelverkande: Lufttillförsel i båda ändar, mest populära standardmodellen

     -- CM2S / CM2T Enkelverkande: S=Fjäderretur; T=Fjäderförlängning, automatisk återställning efter luftavstängning

     -- CM2W Dubbelstång: Stång förlängd på båda sidor, synkron rörelse, effektiv rörelse fördubblad

     -- CM2K icke-roterande stång: sexkantig kolvstång, vridfri för exakt positionering

   5. Kudde: Standard gummikudde; luftkudde (suffix A) tillval för att minska stötljud vid hög hastighet.

   6. Tätning: Lågfriktion dubbelriktad tätning med oljebehållarens spår. Lågt starttryck, oljefri drift, livslängd ≥8 miljoner cykler.

   7. Positionsdetektering: CDM2-version utrustad med inbyggd magnetring, kompatibel med M9B/A93/Z73 magnetomkopplare för återkoppling av kolvposition.

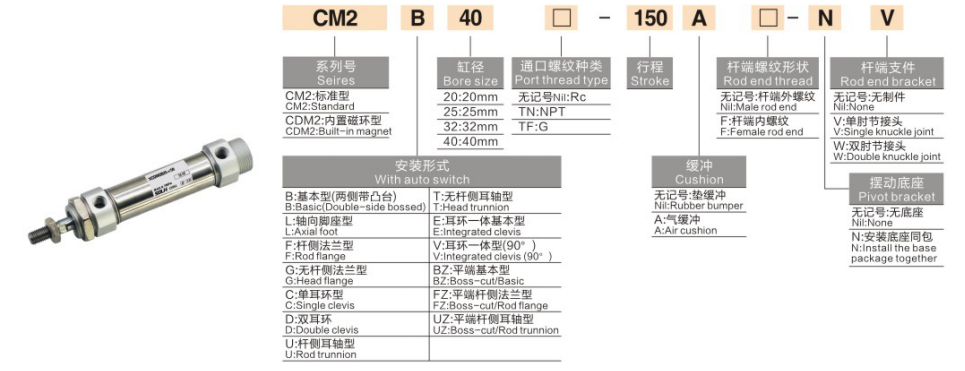

Komplett modellkodningsregel

   1. Modellexempel: CDM2B20-100A-B

   2. Standardorderreferensexempel

     -- CDM2B25-50-B：Bore25, stroke50, dubbelverkande, inbyggd magnet, gummikudde

     -- CDM2S32-75-B：Bore32, stroke75, enkelverkande fjäderretur

     -- CDM2K40-100-B: Bore40, stroke100, icke-roterande sexkantig kolvstång

Universal Core tekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa (enkelstav, enhet:N)

   1. Dubbelverkande CM2B

   2. Enkelverkande CM2S (Spring Return @0,5 MPa)

Monteringsformulär och härledda modeller

   1. Monteringsalternativ

     -- B Basic Type: Direkt installation via ändlocksgängor (vanligast)

     -- L Fotfäste: Fäst för axiell fotfäste

     -- F/G-fläns: Stångsidans fläns/huvudsidans fläns

     -- C/D-gaffel: Enkel gaffel/dubbel gaffel

     -- E Trunnion: Head-side trunnion för svängrörelse

   3. Huvudderivatserie

     -- CDM2B: Standard dubbelverkande med inbyggd magnet

     -- CDM2S/T: Enkelverkande fjäderretur/fjäderförlängning

     -- CDM2W: Dubbelstång dubbelverkande

     -- CDM2K: Icke-roterande sexkantig kolvstång

     -- CDM2R: Tunn direktmonterad version för begränsat axiellt utrymme

Snabbvalsguide i 3 steg

   1. Val av hål: Beräkna erforderlig dragkraft och horisontell last, reservera ≥50 % säkerhetsmarginal; välj helst CM2 för medelhöga applikationer.

   2. Slagbekräftelse: Lägg till 10~20 mm extra rörelsemarginal; Max slaglängd: dubbelverkande ≤300 mm, enkelverkande ≤100 mm.

   3. Konfigurationsmatchning

     -- Drift: Dubbelverkande → B; enkelverkande fjäderretur → S; krav mot vridning → K

     -- Kudde: Lägg till suffix A (luftkudde) för höghastighets fram- och återgående rörelse

     -- Positionsåterkoppling: Välj modell med CDM2-magnet, matcha magnetomkopplare M9B/A93

Sammanfattning av en mening

     SOLH CM2/CDM2 JIS standard rund pneumatisk cylinder i rostfritt stål är helt utbytbar med importerad CM2-serie, tillgänglig i dubbelverkande, enkelverkande, dubbelstång och icke-roterande stångvarianter, flera monteringsalternativ, idealiskt linjärt ställdon med medelhög kraft för livsmedel, medicin, elektronik och förpackningsren automationsutrustning.
