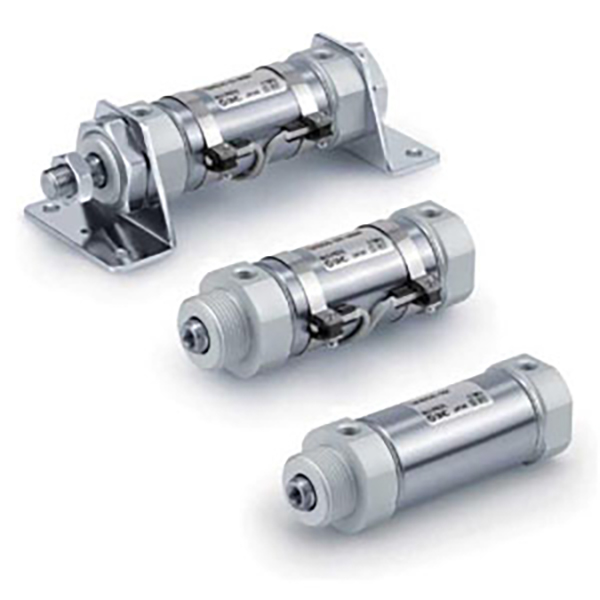

CM3-serien kort minicylinder i rostfritt stål | Ny generation ultrakompakt pneumatisk cylinder

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella funktioner

     SOLH CM3/CDM3-serien är en ny generations minicylinder i rostfritt stål av kort typ, optimerad som en uppgraderad ersättning för den traditionella CM2-serien. Den täcker hålstorlekar från φ20 till φ40, med en maximal total längdminskning på 29 mm och 21 % lägre vikt jämfört med CM2. Med ultrakompakt kropp, full 304 rostfritt stålkonstruktion, oljefri drift och 4-vägs rördesign, anpassar den sig perfekt till utrymmesbegränsade, fuktiga, svaga syror och alkalier samt rena arbetsförhållanden. Används i stor utsträckning inom livsmedels-, medicin-, elektronik- och förpackningsindustrin för linjära rörelseuppdrag med medellång belastning.

  1.1 Standard & Premium Materialkonstruktion

     Fullt kompatibel med JIS B 8356 utbytbara standarder. Hela cylinderröret, kolvstången och ändskydden använder högkvalitativt 304 rostfritt stål, vilket ger utmärkt rostskyddad och korrosionsbeständig prestanda. Den fungerar stabilt i fuktiga miljöer, svaga syror/svaga alkaliska arbetsförhållanden och rena produktionsverkstäder med stark miljöanpassningsförmåga.

  1.2 Integrerad ultrakompakt struktur

     Genom att anta ändskyddets gänglåsning och integrerad cylinderrörstruktur minimeras den totala storleken avsevärt. Den innovativa 4-vägs rörkonstruktionen (90° intervall) ger ultrahög monteringsfrihet, löser installationsdilemmat med trångt utrustningsutrymme och realiserar flexibel layout av automatiserade stationer.

  1.3 Diversifierade rörelsetyper för fullständig scenarietäckning

     • Dubbelverkande (CM3B) : Dubbelsidig luftintag fram- och återgående rörelse, den mest universella typen för standardautomatiserad linjär körning.

     • Enkelverkande (CM3S/T) : S = fjäderretur, T = fjäderförlängning; automatisk återställning efter avstängning för säkerhetsprioriterade scenarier.

     • Dubbelstång (CM3W) : Stångsutgång med dubbla ändar, synkron stabil rörelse och dubbelt effektivt slag för speciella länkmekanismer.

     • Icke-roterande stav (CM3K) : Sexkantig antitorsionskolvstång, nollrotation under drift för högprecisionspositioneringskrav.

  1.4 High-End-tätning och lång livslängd

     Utrustad med lågfriktions dubbelriktad tätningsring och inbyggt oljelagringsspår, har cylindern ultralågt starttryck och stabil drift. Standard oljefri smörjkonstruktion uppfyller rena industristandarder. Den optimerade slitstarka strukturen säkerställer en livslängd på mer än 8 miljoner cykler, vilket kraftigt minskar frekvensen för underhåll av utrustningen.

  1.5 Flexibel buffert- och induktionskonfiguration

     Standard gummibuffert för grundläggande stötdämpning och brusreducering; valfri luftbuffert av A-typ för frekvent drift i hög hastighet för att eliminera ändkollisioner. CDM3-modellen levereras med inbyggd magnetisk ring, kompatibel med M9B/A93/Z73-seriens magnetomkopplare för återkoppling av positionssignaler i realtid och PLC automatisk kopplingskontroll; CM3 icke-magnetisk version för enkel cyklisk rörelse.

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typisk modellstruktur: CDM3B25-100Z

 2. Exempel på standardbeställning

     • Magnetisk dubbelverkande modell: CDM3B32-50Z (φ32 hål, 50 mm slaglängd, inbyggd magnetring, dubbelverkande)

     • Enkelverkande vårreturmodell: CDM3S20-25Z (φ20 hål, 25 mm slaglängd, fjäderåterställning)

     • Icke-roterande precisionsmodell: CDM3K40-100Z (φ40 hål, 100 mm slaglängd, hexagonal anti-torsionsstång)

3. Tekniska kärnparametrar (standardtyp)

4. 0,5 MPa teoretiska dragkrafts- och spänningsdata

 4.1 Dubbelverkande (CM3B) tryck- och spänningstabell

  4.2 Enkelverkande (CM3S fjäderretur) prestandatabell

5. Monteringstyper och härledda modeller

  5.1 Diversifierade monteringsmetoder

     • B Grundläggande typ: Direkt montering via ändlocksgängor, den mest universella och kostnadseffektiva monteringsmetoden.

     • L fotfäste: Fast med axiell fotfäste för stabil horisontell installation.

     • F/G Flänsfäste: Stångsida / stavlös sidoflänsinstallation för vertikal fast positionering.

     • C/D Clevis Mount: Enkel gaffel / dubbel gaffelanslutning för sväng- och länkscenarier.

     • E Trunnion Mount: Stångfri sidotappstruktur för flexibel svängrörelse.

  5.2 Kärnderivatserier

     • CDM3B: Magnetisk dubbelverkande typ (standard standardmodell)

     • CDM3S/T: Magnetisk enkelverkande typ (fjäderretur/fjäderförlängning)

     • CDM3W: Magnetisk dubbelstav dubbelverkande typ

     • CDM3K: Magnetisk, icke-roterande hexagonal stavtyp

     • CDM3R: Direkt ultratunn monteringstyp för extremt utrymmesbegränsade stationer

6. CM3 vs CM2 urvalsjämförelse

7. 3-stegs snabbvalsguide

     1. Borrval: Bekräfta borrningsstorlek enligt faktisk lastvikt, reservera inte mindre än 50 % säkerhetsmarginal. Prioritera CM3-serien för medelstarka, rena och korrosionsbeständiga arbetsförhållanden.

     2. Slagval: Faktiskt arbetsslag plus 10~20 mm säkerhetsmarginal. Följ standardslagreglerna: dubbelverkande ≤300 mm, enkelverkande ≤100 mm.

     3. Funktionell konfiguration: Välj B för konventionell dubbelverkande fram- och återgående rörelse; S för enkelverkande fjäderåterställningssäkerhetsscenarier; K för hög precision anti-torsion positioneringskrav.

Sammanfattning av en mening

     SOLH CM3 nya generationens korta minicylinder i rostfritt stål har ultrakompakt lättviktskropp, 304 full rostfri korrosionsbeständighet, oljefri drift med lång livslängd och diversifierade monteringsmetoder, vilket ger hög stabilitet och utrymmesbesparande linjära rörelselösningar med medelstor dragkraft för livsmedel, medicinsk, elektronisk och förpackningsren automationsutrustning.
