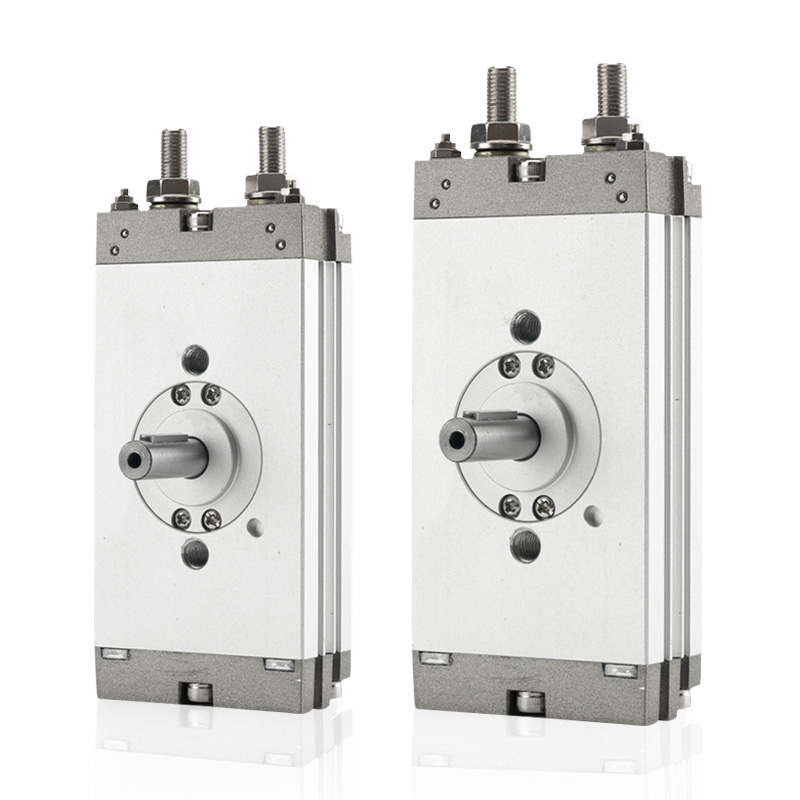

CRQ2 Series Ultra-Tunn Rack & Pinion Rotary Cylinder | Zero Backlash kompakt svängcylinder

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnfördelar

     SOLH CRQ2-serien är en ultratunn platt kuggstångs- och kugghjulscylinder med dubbelkolvs noll-glappstruktur. Med ultralåg kroppshöjd och integrerad flänsmonteringsdesign stöder den 90°/180°/360° breda svängvinklar och täcker hålstorlekar från φ10 till φ40. Optimerad för utrymmesbegränsade utrustningslayouter, levererar denna cylinder hög precision och stabil roterande prestanda för lätta och medelhöga indexerings-, vändnings- och roterande stationer, och fungerar som den föredragna kompakta roterande lösningen för 3C, förpackningsutrustning och medicinsk automationsutrustning.

2. Kompletta tekniska specifikationer

 2.1 Grundläggande parametrar

     • Borrstorlek: φ10/φ15/φ20/φ30/φ40 (ultra-tunn platt struktur)

     • Driftläge: Dubbelverkande kuggstångsdrift

     • Arbetstrycksområde: 0,15~0,7 MPa; φ20/φ30/φ40 upp till 1,0 MPa

     • Bevistryck: 1,05 MPa

     • Omgivningstemperatur: 0℃~60℃ (isfri miljö)

     • Smörjning: Oljefri självsmörjande drift

     • Buffertkonfiguration: φ10/φ15 endast med inbyggd gummibuffert; φ20/φ30/φ40 med dubbel gummibuffert + valfri justerbar luftbuffert (suffix C)

     • Vinkeljustering: Standard ±5° finjustering via ändbultar

     • Magnetisk kompatibilitet: CDRQ2 inbyggd magnetring, kompatibel med D-M9B / D-A93-seriens switchar

  2.2 Teoretisk vridmomenttabell (@0,5 MPa, N·m)

  2.3 Standard svängvinkel och justerbart område

     • 90° svängning: Justerbart område 80°~100°

     • 180° svängning: Justerbart område 170°~190°

     • 360° förlängd sving: Justerbart område 350°~370° för speciella krav på full rotation

  2.4 Portstorleksspecifikation

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standard Rc1/8; Tillval G1/8 & NPT gänga

3. Modellnamnsregler och beställningsexempel

  1. Komplett modellstruktur: CDRQ2BS20-180C

  2. Typiska ordningsexempel

     • Standardmodell utan buffert: CRQ2BW15-90 (Basic typ, dubbel axel, φ15 hål, 90° svängning, icke-magnetisk, gummibuffert)

     • Högprecisionsbuffertmodell: CDRQ2BS40-180C (utrustad magnetring, enkelaxel, φ40-hål, 180° svängning, luftbuffert)

4. Strukturella principer och kärnstyrkor

  4.1 Intern struktur och arbetsprincip

     CRQ2-serien antar en symmetrisk dubbelkolvsstruktur med dubbla rack. Tryckluft driver dubbla kolvar för synkron linjär rörelse, vilket pressar kuggstången för att ge ett stabilt roterande vridmoment. Den integrerade platta kroppen levereras med inbyggd buffertmekanism, ändvinkeljusteringsbultar, enkelsidig rörledning och dubbelsidiga magnetiska brytarspår. Den symmetriska kraftstrukturen eliminerar skakningar och glapp under drift, vilket ger en ultrastabil roterande positionering med hög precision.

  4.2 Unika Core-fördelar

     • Ultratunn platt kropp: Extremt låg kroppshöjd (17~37 mm), cylinderkroppen kan användas direkt som en fläns, vilket eliminerar extra monteringsfästen och sparar mycket vertikalt installationsutrymme.

     • Zero Backlash Design: Dubbelstativ fullmaskig struktur realiserar nollspelningsrotation, vilket säkerställer hög repeterad positioneringsnoggrannhet och jitterfri start-stopp-drift.

     • Snygga rör och kablar: Ensidig luftgränssnitt och dubbla brytarspår på samma sida förenklar kablage och rörlayout på plats för renare utrustningsstruktur.

     • Exakt vinkelfinjustering: Standard ±5° justerbar svängvinkel anpassar sig till olika exakta positioneringskrav.

     • Diversifierade axelalternativ: Valfri enkelaxel (universal) och dubbelaxel (dubbelriktad länkage) för att matcha olika automatiserade anslutningslägen.

5. Riktlinjer för installation och val

  5.1 Installationsläge

      Grundläggande B-typ: Botten av cylinderkroppen stöder direkt montering med reserverade positioneringshål. Den integrerade flänsdesignen kräver inga ytterligare fästtillbehör, med snabb installation och hög positioneringsnoggrannhet.

  5.2 Grundläggande urvalskriterier

     • Utrymmesbegränsningsprioritet: Välj CRQ2 ultratunn serie för vertikala höjdbegränsade scenarier; välj MSQ/HRQ-serien för tillräckligt med installationsutrymme.

     • Krav på precision och bakslag: Kuggstång CRQ2 för noll glapp hög precision positionering; lamelltyp CRB2 för låg kostnad storvinklar lätt lastrotation.

     • Svängvinkelbekräftelse: Standard 90°/180° för konventionell vändning/positionering; 360° utökad typ för arbetsförhållanden med helcirkelrotation.

     • Buffertmatchning: Välj C luftbuffert för drift med hög hastighet och medelhög last; standard gummibuffert uppfyller kraven på låga belastningar.

     • Signalåterkopplingskrav: Välj CDRQ2 magnetisk ringversion för PLC-positionsdetektering och automatiserad länkkontroll; CRQ2 icke-magnetisk version för enkel roterande rörelse utan signalåterkoppling.

6. Typiska tillämpningsscenarier

     • 3C och elektronikindustrin: Vändning av kretskort, spånsortering, liten fixturrotation och precision av komponentpositionering.

     • Förpacknings- och tryckutrustning: Etikettsvängning, placering av lådförsegling, baffelavböjning och kontinuerlig förpackningslinjes riktningsväxling.

     • Kompakta automationsstationer: Miniatyrventilomkoppling, exakt indexeringspositionering och roterande drift i trånga utrustningsutrymmen.

     • Medicinsk och precisionsmaskiner: Liten manipulatorrotation, precisionsvändning av medicinska tillbehör och miniautomatiserade roterande plattformar.

7. Jämförelsetabell för CRQ2B vs CDRQ2B

Sammanfattning av en mening

     Den ultratunna roterande cylindern i SOLH CRQ2-serien har platt integrerad flänsdesign, flervinklar justerbar rotation och utrymmesbesparande installation, vilket ger högprecision, stabila och kompakta rotationslösningar för lätta och medelstarka automatiserade vändnings- och indexeringsstationer med smala utrymmen.
