Märke: SOLH by Richge Technology

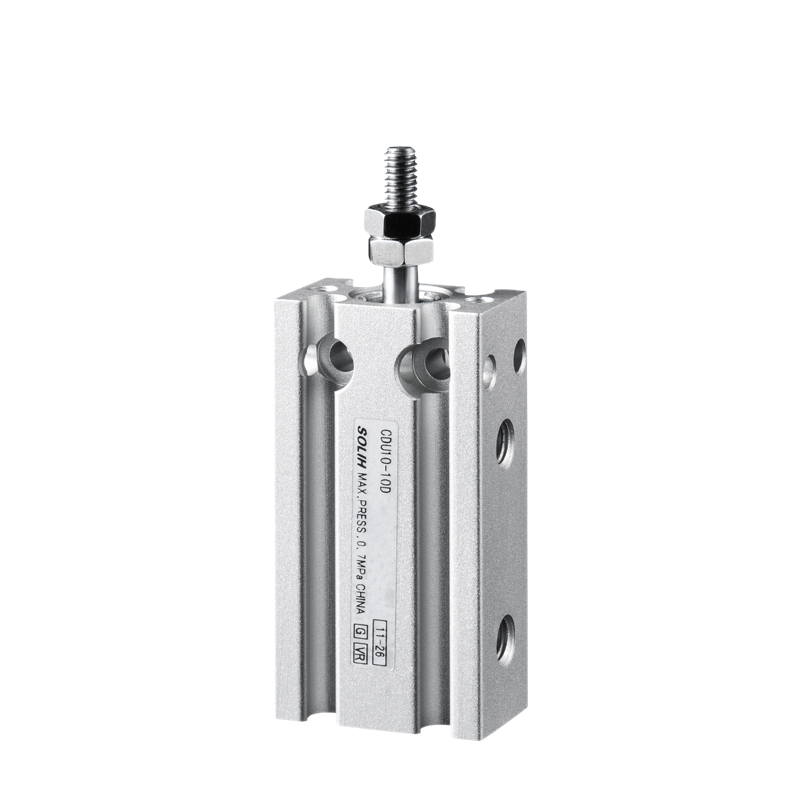

SOLH CU/CDU-serien rektangulär blockfri monteringscylinder. Monteringshål för flera ytor möjliggör direkt installation i alla riktningar utan fästen. Ultratunn kompakt design används ofta för att trycka, klämma och placera lätt last i automationsutrustning med begränsat installationsutrymme.
|
Modell |
Särdrag |
Ansökan |
| CU |
Utan magnetring passar inte magnetomkopplare |
Kostnadskänsliga projekt utan positionsåterkoppling |
| CDU |
Inbyggd magnet, stödjer CMSH/DMSH magnetiska sensorer |
Behöver förlänga/draga tillbaka positionsdetektering |
| CUK/CDUK |
Icke-roterande kolvstång |
Arbetsstyckets vinkel måste vara fixerad, förhindra axelrotation |
| CUW/CDUW |
Dubbel kolvstång, integrerad styrning, anti-torsion |
Applikationer med sidolast & offsetkraft |
-- Montering i flera riktningar: Installera från botten, sidan eller ändytan, spara monteringsfästet;
-- Smal rektangulär kropp, 40 % tunnare än standard dragstångscylinder;
-- Flera strukturer: standard enkelstav, antirotationsstav, dubbelstyrd stav;
-- Inbyggd magnetversion (CDU) med justerbara sensorplatser;
-- Självsmörjande lager, oljefri kontinuerlig drift;
-- Fasta gummikuddar för att minska stötar och buller.

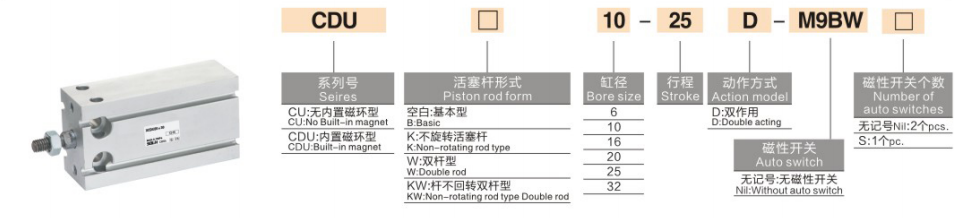

1. Exempel:CDU16×30S
-- CDU: Serienamn, C=inbyggd magnet; K=icke-roterande stång; W=dubbelstav
-- 16: Hålstorlek (mm):6,10,16,20,25,32
-- 30: Slaglängd (mm)
-- S: Standardspecifikation
|
Parameter |
Specifikation |
| Borrstorlek |
6,10,16,20,25,32 mm |
| Standard Stroke |
5~60 mm |
| Tillförordnad typ |
Dubbelverkande (standard); enkelverkande fjäderretur/utförlängning |
| Driftstryck |
Dubbelverkande: 0,05~0,7 MPa; Enkelverkande:0,15~0,7MPa |
| Bevistryck |
1,05 MPa |
| Temperatur |
-10~60℃ (ingen is i luften) |
| Kolvhastighet |
50~500 mm/s |
| Dämpa |
Fast gummibuffert i båda ändar |
| Port tråd |
M5x0,8 (φ6/10); PT1/8 (φ16~32) |
| Smörjning |
Oljefri drift |
|
Borrning (mm) |
Drivkraft/dragområde |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17.0 / 15.2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & halvledarmikrojigg, propp, presspassning;
-- Allmän automationsklämning, positionering och materialväxling;
-- Montering av hushållsapparater och hårdvara; förpackning av lätt lastsorteringsutrustning.
SOLH CU/CDU rektangulär frimonterad pneumatisk cylinder stöder montering utan fäste med flera vinklar, med icke-roterande och dubbelstyrda stångvarianter, allmänt använd för korta lätta automationspositionering och fastspänning.
