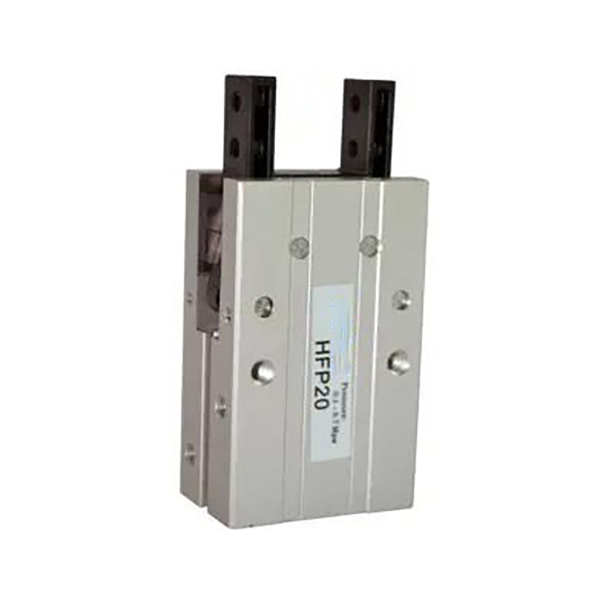

HFP Series Mekanisk Parallell Style

HFP-serien Ekonomisk parallellpneumatisk gripare av spaktyp

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH HFP-serien använder mekanisk spaköverföring för 2-käfts parallell öppning och stängning. Kärnstyrkor: enkel spakmekanism med konkurrenskraftigt pris, stabil klämprestanda, tresidig universalmontering, fabriksförinstallerad magnet och slitstark lång livslängd. Det är den vanliga ekonomiska lösningen för parallella gripdon för lätt last högfrekvent lastning/avlastning och kostnadskänsliga automatiserade stationer.

Kärnstruktur och driftsfunktioner

     -- Arbetsprincip: Kolven trycker på spakenheten för att driva två käftar för parallell rörelse. Ren mekanisk spakdrift, färre komponenter, låg underhållskostnad.

     -- Kraftkarakteristik: Käftarna klämmer när kolven skjuts ut och släpper när den dras in. Spännkraften är 20%~30% högre än öppningskraften för säkrare fasthållning av arbetsstycket.

     -- Stabilitet och precision: Stor kontaktyta mellan käftarna och huvudkroppen minskar skakningar och förbättrar klämnoggrannheten. Metallseparatorplattor isolerar friktionsytor för att minska nötning och förlänga livslängden.

     -- Flexibel montering: Tre monteringsytor (sida / botten / bak). Integrerade sensorspår stöder direkt magnetisk omkopplarinstallation utan extra fästen.

     -- Material och hållbarhet: Hårdanodiserad aluminiumkropp, slitstarka spakdelar och käftar i rostfritt stål. Mekanisk cykellivslängd ≥5 miljoner gånger, lämplig för kontinuerlig högfrekvent automatiseringsdrift.

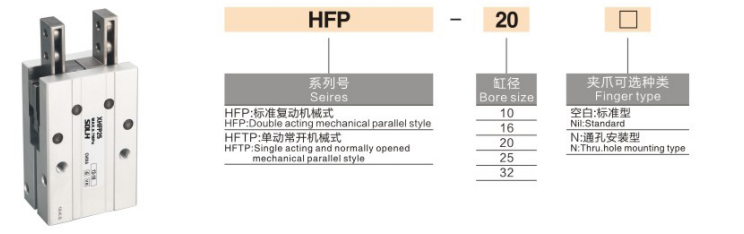

Komplett modellkodningsregel

  1. Modellexempel:HFP20+2CS1-G

 2. Standardorderreferensexempel

     -- HFP16: Bore 16, dubbelverkande grundmodell utan strömbrytare

     -- HFP25N: Borrning 25, version med genomgående hål

     -- HFP32+2CS1-G：Bor 32, utrustad med två CS1-G magnetomkopplare

Tekniska specifikationer för universell kärna (dubbelverkande @0,5 MPa)

Grundläggande konkurrensfördelar

   1. Utmärkt kostnadseffektiv spakstruktur

     -- Enkel mekanisk transmission minskar antalet delar. Prestanda nära avancerade parallellgripare medan priset bara når 1/2~2/3 av modellerna med styrskena.

   2. Högre spännkraft ökar säkerheten

     -- Spännkraften under förlängning är 20%~30% större än frigöringskraften, vilket minskar risken för att arbetsstycket glider under lätta belastningsförhållanden.

   3. Trevägs universell montering

     -- Monteringshål tillgängliga på sidan, botten och baksidan, stödjer horisontell, vertikal och lateral montering för enkel idrifttagning på plats.

   4. Inbyggd magnet, redo för sensorinstallation

     -- Permanent magnet integrerad som standard. Kroppsreserverade glidspår för CS1-G-omkopplare; inga extra monteringsfästen behövs.

   5. Slitstark design för högcykeldrift

     -- Antifriktionsseparatorer i metall minskar nötning av komponenter och ger lång livslängd för kontinuerliga automatiserade produktionslinjer.

Monteringsformer & typiska industriella applikationer

   1. Monteringsalternativ

     -- Sidomontering: Horisontell klämning för montering/avlastning av löpande band

     -- Bottenmontering: Vertikalt lyft för formsprutning och plocka-och-placera verktygsmaskiner

     -- Bakre montering: Sidogrepp för trånga, smala stationer

   3. Typiska tillämpningsscenarier

     -- 3C & Electronics: Gripande miniatyrplastkomponenter, hårdvarudelar och batterihus

     -- Fordonskomponenter: Överföring av små stämplingsdelar, gummielement och inredningsdetaljer

     -- Packaging & Logistics: Plockar små kartonger, plastpåsar och miniatyrpallar

     -- Allmän automation: Stationspositioneringsklämning och högfrekvent fram- och återgående hantering

Jämförelse av urval: HFP Spak VS HFY Pivot VS MHZ2 linjärt styrgrepp

Snabbvalsguide i 3 steg

   1. Val av hål baserat på arbetsstyckets massa

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reserv ≥30 % säkerhetsmarginal.

   2. Strokeverifiering

     -- Se till att käftrörelsen är ≥ yttermåttet på arbetsstycket plus minst 2 mm spel för att undvika mekaniska störningar.

   3. Konfigurationsmatchning

     -- Automatisk signalspärr: Utrusta två CS1-G magnetiska omkopplare för att upptäcka öppet och stängt tillstånd.

     -- Begränsad utrustningslayout: HFP tresidig montering ger flexibla installationslösningar.

Sammanfattning av en mening

     SOLH HFP ekonomisk parallellpneumatisk gripare av spaktyp har mekanisk spakdrivning med högre klämkraft, tresidig universalmontering och inbyggd magnetisk ring, idealisk lågkostnadslösning för lätt och medelstor belastning för högfrekvent 3C, förpackning och allmänna kostnadskänsliga automatiserade hanteringsstationer.
