HFY Series Y-Type Pivot Swing Pneumatic Gripper

Märke: SOLH by Richge Technology

Produktöversikt

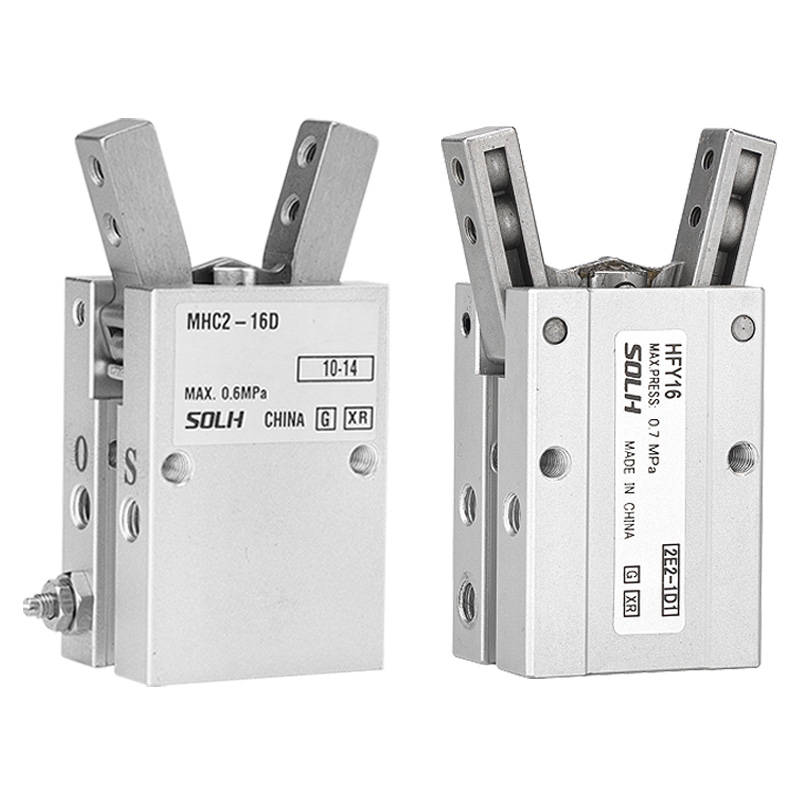

     SOLH HFY-serien är en kompakt Y-formad svänggripare som drivs av enkelkolv och svängarmsmekanism, direkt alternativ till SMC MHC2. Kärnegenskaper: vridmomentförstärkning med spak för stark klämkraft, stor svängöppningsvinkel, smal kropp för snävt installationsutrymme. Idealisk för runda, böjda och oregelbundna små komponenter, flitigt använda i elektronik, hårdvara, plastdelar och lätta monteringsstationer.

Kärnstruktur och arbetsprincip

   1. Transmission: En kolv trycker på svängarmsenheten för att omvandla linjär rörelse till svängrörelse av Y-typ. Spakstrukturen förstärker utgående vridmoment för kraftfull fastspänning.

   2. Driftlägen

     -- HFY: Dubbelverkande (standard) – dubbelriktad luftkontroll för öppning och stängning

     -- HFTY: Enkelverkande Normally Open – lufttillförselklämmor; fjädern öppnar sig automatiskt efter tryckförlust

   3. Svängvinkel: Max öppen +30°, överstäng -10°, totalt effektivt sväng ca. 40°, ger tillräckligt öppningsutrymme för plockning av delar.

   4. Konstruktion: Hårdanodiserad aluminiumkropp, höghållfasta käftar, inbyggd magnetring. Tre monteringsytor (botten/sida/bak). Integrerade justerbara trottelventiler för oberoende hastighetsreglering.

   5. Positionsnoggrannhet: Upprepad positioneringsnoggrannhet ±0,02 mm, stabil för lätt precisionsplockning.

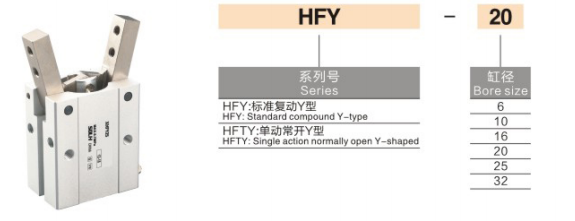

Komplett modellkodningsregel

   1. Modellexempel:HFY20-M9BW

  2. Standardorderreferens

     HFY25-M9BW Bore 25, dubbelverkande, försedd med M9BW magnetomkopplare (1m kabel).

Universal Core tekniska specifikationer

Svängvinkel- och klämmomentbord (@0,5 MPa, standardbackar)

⚠️ Viktig anmärkning: Spännmomentet minskar när käftförlängningens längd ökar. Säkerhetsfaktor ≥1,5 måste reserveras vid lastberäkning.

Föredragna applikationsscenarier

   ✅ Prioritera HFY om:

     -- Arbetsstycken är runda, bågformade eller oregelbundna miniatyrkomponenter (elektroniska terminaler, små plasthöljen)

     -- Kräv relativt stor öppningsvinkel (~40°) inom begränsad installationsram

     -- Utrustningslayout med begränsad höjd/bredd; Y-svingstruktur sparar mer utrymme än parallella gripdon

     -- Lätt belastning ≤5 kg, högfrekvent cykling, kostnadseffektivt ställdon

     -- Behöver flexibel montering med tre ytor för kompakta specialverktyg

Jämförelse av urval: HFY VS SMC MHC2

Riktlinjer för nyckelval

   1. Val av hål baserat på arbetsstyckets massa & käftförlängning

     -- Lätt belastning ≤1kg → ø6/10; Medium belastning 1~5kg → ø16~32

   2. Val av driftläge

     -- Generell kontinuerlig produktion → HFY dubbelverkande

     -- Behöver automatisk öppning efter strömavbrott → HFTY enkelverkande NO

   3. Monteringslayout

     -- Standard bottenmontering föredras; sidofäste för smal bredd; bakre fäste för överföringsstationer för löpande band

   4. Hastighetsjustering

     -- Använd inbyggda justerbara trottelventiler för att kontrollera svänghastigheten och undvika stötar på arbetsstycket

   5. Positionsåterkoppling

     - Installera CMSH / DS1-G magnetiska omkopplare på dubbla spår för att detektera helt öppet och stängt tillstånd

Sammanfattning av en mening

     SOLH HFY Y-typ pivot swing pneumatisk gripare antar vridmomentförstärkningsstruktur med en kolvspak, tillgänglig i dubbelverkande HFY och enkelverkande NO HFTY, tre-ytmontering med inbyggd gasspjällsventil och magnetisk brytarslits, kostnadseffektivt alternativ till MHC2 för runda och oregelbundna lätta plastdelar och oregelbundna hårdvarudelar med hög belastning och hög belastning C. utrustning.
