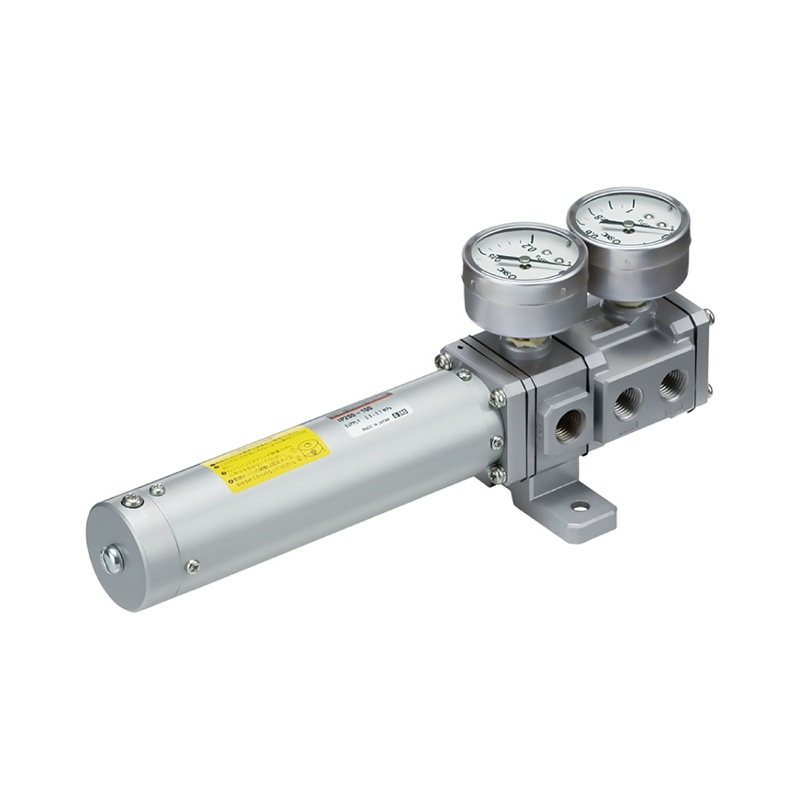

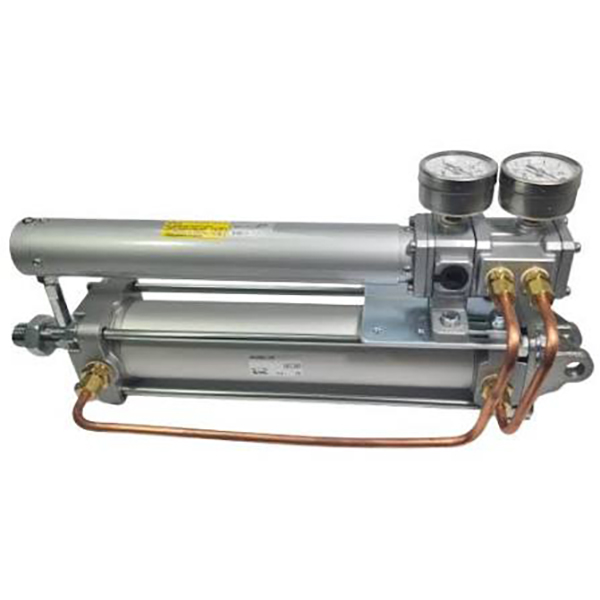

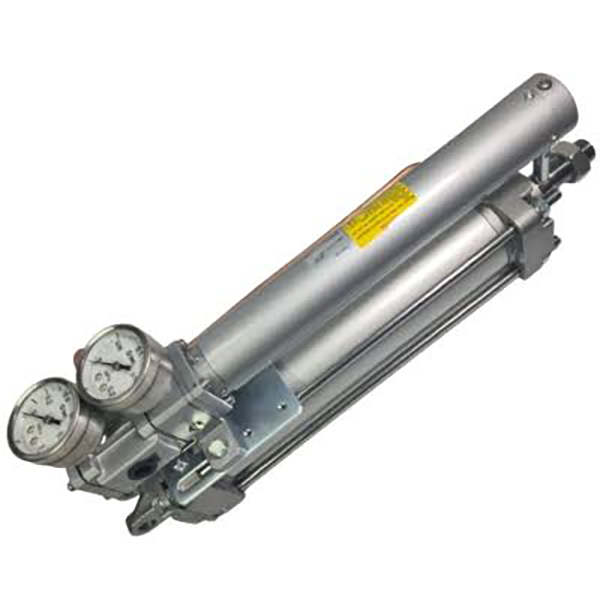

IP200 Series Pneumatisk Pilot Servo Cylinder Positioner

Stämpla:SOLH från Richge Technology

Produktpositionering

     IP200-serien lanserad under SOLH-märket Richge Technology är en pneumatisk pilotservocylinderpositionerare. Den levererar proportionell positionskontroll med hög precision för standardcylindrar, linjärt omvandlar 0,02~0,1MPa pneumatisk styrsignal till exakt förskjutning av cylinderns kolvstång. Helt luftdriven utan strömförsörjning är den en egensäker positioneringslösning för explosionsfarliga industriella miljöer.

Kärntekniska specifikationer

    1. Grundläggande parametrar

     -- Kompatibla cylindrar: Borrning ≥ Ø50 mm, slaglängd 25~300 mm (anpassningsbar per 1 mm steg)

     -- Kontrollprincip: Servomekanism med munstycke-klaff baserad på kraftbalansteori

     -- Tilluftstryck (SUP): 0,3~0,7MPa

     -- Ingångskontrollsignal (IN): Standard 0,02~0,1MPa pneumatisk signal

     -- Omgivnings- och medeltemperatur: -5℃ ~ +60℃ (standardversion)

     -- Portgänga: Huvudport Rc1/4; tryckmätarport Rc1/8

     -- Nettovikt: Ca. 700g (baserat på modell med 100 mm slaglängd) Kontrollnoggrannhetsindex· Känslighet: ≤ 0,5 % F.S.

     -- Linjäritet: ≤ ±2 % F.S.

     -- Hysteres: ≤ 1 % F.S.

     -- Repeterbarhet: ≤ ±1 % F.S.2.

Force Balance Arbetsprincip

     -- Signalingång: Pneumatisk styrsignal går in i port IN och trycker på ingångsmembranet.

     -- Servoförstärkning: Diafragmaförskjutning ändrar spelet mot munstycket för att justera mottrycket, vilket driver den interna spolen att byta luftkretsar.

     -- Cylinderaktivering: Tryckluftsutgångar via OUT1 / OUT2-portar för att förlänga eller dra in den dubbelverkande cylindern.

     -- Positionsåterkoppling: Cylinderslagsrörelse drar tillbaka återkopplingsmembranet genom vevstaken och återkopplingsfjädern för att uppnå kraftbalans med ingångssignalen; spolen återgår till neutralläge för att låsa cylindern i målpositionen exakt.

Modellkodsdefinition (IP200-XXX-YY)

     -- IP200: Basseriekod

     -- XXX: Nominell slaglängd (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Valfritt suffix: Inget suffix: Standardmodell med återkopplingsfjäder av kolstål -T: Utrustad med återkopplingsfjäder i rostfritt stål -XN: Lågtemperaturversion (-30°C ~ +60°C) -XZ: Högtemperaturversion (-5°C ~ +80°C)

Exempel: IP200-200-T → 200 mm slaglängd, återkopplingsfjäder i rostfritt stål.

Port definition

     -- SUP: Huvudlufttillförselingång (0,3~0,7MPa)

     -- IN: Pneumatisk styrsignalingång (0,02~0,1MPa)

     -- OUT1 / OUT2: Dubbla utgångsportar för dubbelverkande cylinder

     -- EX: Avgasport

     -- Mätare: Dedikerad port för installation av tryckmätare

Kärnproduktens fördelar

     -- Explosionssäker pneumatisk positionering med hög precision Jämförbar positioneringsnoggrannhet för elektriska servosystem; helt luftdriven utan elektriska komponenter, egensäker för brandfarliga och explosiva arbetszoner.

     -- Kompakt integrerad allt-i-ett-struktur Integrerad enhetsdesign för direkt montering på standardcylindrar, förenklar installation på plats och rutinunderhåll.

     -- Bekväm kalibreringsdesign Inbyggd oberoende nolljusteringsskruv och spannjusteringsskruv för snabb kalibrering på plats utan extra verktyg.

     -- Flera materialalternativ för korrosionsbeständighet Återkopplingsfjäder finns i kolstål eller rostfria stålvarianter för att anpassa sig till fuktiga, korrosiva verkstadsmiljöer.

     -- Brett temperaturområde anpassade versioner Standard-, lågtemperatur- och högtemperaturtillvalsmodeller för att tillfredsställa komplexa industriella förhållanden med variabel temperatur.

Typiska tillämpningsscenarier

     -- Precisionspositioneringsstationer: Utrustning för skärning, presspassning, beläggning och automatisk materialhantering

     -- Industriell processkontroll: ventilöppningsreglering, banspänningskontroll och bankantskorrigeringssystem

     -- Speciella tuffa miljöer: Explosionssäker, dammsäker och vattentät utrustning för kemiska anläggningar och gruvmaskiner

     -- Pneumatisk servokärnenhet: Fungerar som den centrala styrkomponenten i kompletta pneumatiska servopositioneringssystem

Riktlinjer för drift och installation

     -- Krav på luftkälla: Tilluften måste vara torr och ren med en filtreringsprecision ≤5 μm för att förhindra blockering av munstycket och positioneringsfel.

     -- Kalibreringsreferens: Komplettera noll- och omfångsjustering under standardmatningstryck på 0,5 MPa för optimal linjär prestanda.

     -- Monteringsriktning: Stöder installation i alla vinklar; Undvik monteringslayout som gör att kondensvatten samlas inuti enhetens interna montering.

Sammanfattning av en mening

     SOLH IP200 kraftbalansering munstycke-klaff pneumatisk servolägesställare omvandlar linjärt 0,02~0,1MPa luftsignal till exakt cylinderförskjutning, med hög positioneringsnoggrannhet, explosionssäker drift med enbart luft, noll/spann justerbar kalibrering och flertemperaturs automatiserade alternativ, den idealiska proportionellt explosionssäkra utrustningen för kemisk utrustning och styrenhet för kemisk explosion.
