M5-serien 5/2-vägs mekanisk ventil | M5 gängslag & manuell kontrollventil

Märke: SOLH by Richge Technology | 5/2-vägs fjäderretur mekanisk & handkontrollventil med M5×0,8 gänga

1. Produktöversikt

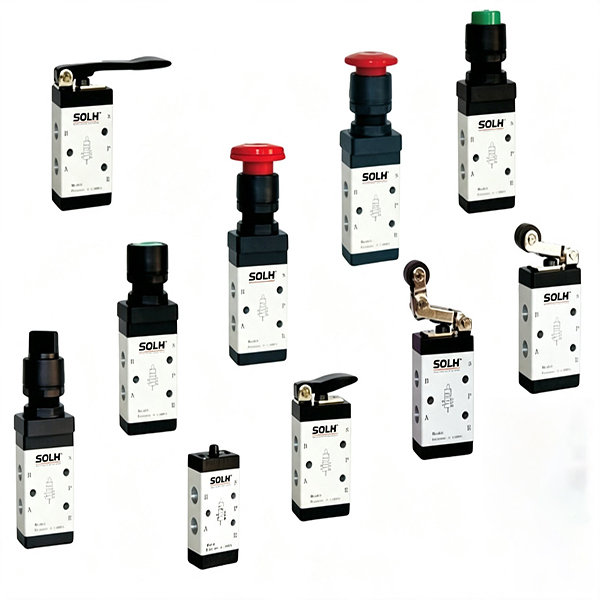

     SOLH M5-serien är ett proffs5/2-vägs mekanisk ventil av slidtyp med enhetligt M5×0,8 fingängat gränssnitt. Den har en spiralfri design som gör att luftkretsen reverserar enbart genom yttre mekanisk kraft och automatisk fjäderåterställning. Används allmänt för cylinderslagsgränspositionering, signalåterkoppling på plats och pneumatisk styrning av utrustningens manuella start-stopp. Hela serien täcker två kärntyper: mekanisk avtryckare (rulle / kolv) och manuell kontroll (knapp / spak). Den är fullt utbytbar med AirTAC M5-serien och universella mekaniska ventiler för hushållsbruk för direkt utbyte.

  1.1 Standard Air Port Definition

     • P Port: Huvudintag för tryckluft

     • A/B-arbetshamnar: Anslut med dubbelverkande cylindrar för teleskopstyrning

     • R1/R2 Dubbla avgasportar: Sidomonterade avgasportar på ventilhuset, direkt kompatibla med mikroljuddämparinstallation för brusreducering och dammförebyggande

     • Kärnfunktion: 5/2-vägs fjäderreturstruktur, återställs automatiskt till det ursprungliga tillståndet efter att yttre kraft har avlägsnats

2. Guide för val av modellkodning och huvudtyp (grundval för kärnval)

 1. Enhetlig kodningsregel: M5【Huvudkod】-05 (05 står för unified M5 thread port för full serie)

 2. Modellexempel: M5R-05 | Rullspak typ 5/2-vägs mekanisk ventil med standard M5 gängport

3. Tekniska kärnparametrar

4. Strukturella kärnfördelar

     • Balanserad spolstruktur: Antar en balanserad glidspoldesign, fri från luftkällans mottrycksstörningar. Kräver endast liten yttre kraft för att fullborda backningen med känslig och lätt manövrering.

     • Dual Split Avgas Design: Oberoende R1/R2 bilaterala avgasportar med extern layout. Installera mikroljuddämpare direkt för att uppnå effektiv ljudreducering och dammisolering, vilket säkerställer stabil långtidsdrift.

     • Flervinkelinstallation: De övre och nedre delarna av ventilkroppen är reserverade med monteringshål, stödjer godtycklig vinkel fast installation för att anpassas till olika utrustningsutrymmeslayouter.

     • Full serie universell utbytbarhet: Enad övergripande ventilkroppsstorlek för hela M5-serien, kompatibel med samma specifikations grenrörsbas för gratis utbyte och modulär montering.

5. Tillbehör och grenrörsbas

     • M5 grenrörsbas (M5M): 1F/2F/3F flerlänkade grenrörsplåtar, realiserar centraliserad P-port lufttillförsel, ersätter spridda enkelventilsrör för att förenkla kretslayouten.

     • Stödjande assistenter: M5 till G1/8 reducerande raka kopplingar, M5 mikroljuddämpare, M5 snabbkopplingar (matchande φ3/φ4 luftrör), fasta monteringsfästen.

6. Urvalsskillnad: M5 vs S3 mekanisk ventil

7. Klassiska applikationskretsar

     • Cylindergränskontroll: Cylinderbaffel utlöser M5R-rullens mekaniska ventil, matar ut pilotluftsignal för att styra 4V-magnetventilen, och realiserar automatisk reversering när cylindern når det angivna läget.

     • Manuell start-stopp-kontroll: M5PP svampknappsventil styr direkt teleskopverkan av små dubbelverkande cylindrar för manuell drift på plats.

     • Detektering av monteringslinjeverktyg: M5B kolvstångsventil fungerar som en detekteringsomkopplare på plats för att realisera automatisk pneumatisk logiktriggning för verktygspositionering.

Sammanfattning av en mening

     SOLH M5-serien är en fullfunktionell 5/2-vägs mekanisk fjäderreturventil med enhetlig M5×0,8-gänga. Den integrerar mekanisk slaggräns och flera manuella styrlägen, den har känslig verkan, hållbar prestanda och universell utbytbarhet, och är den föredragna mikropneumatiska styrkomponenten för cylindersignalåterkoppling och manuell pneumatisk omkoppling av utrustning.
