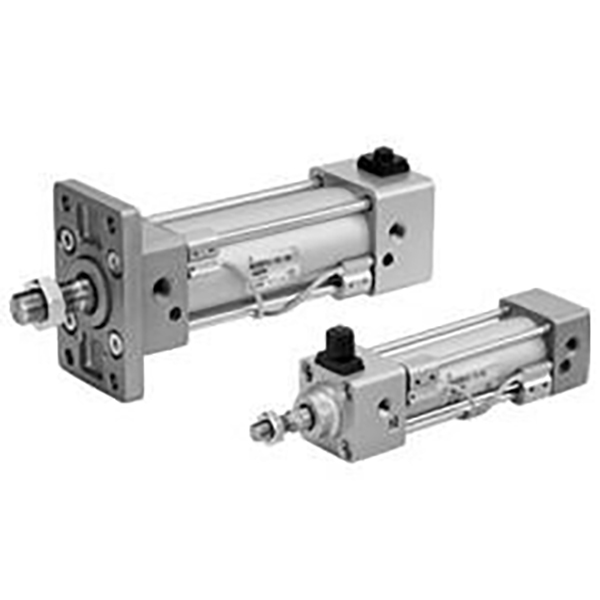

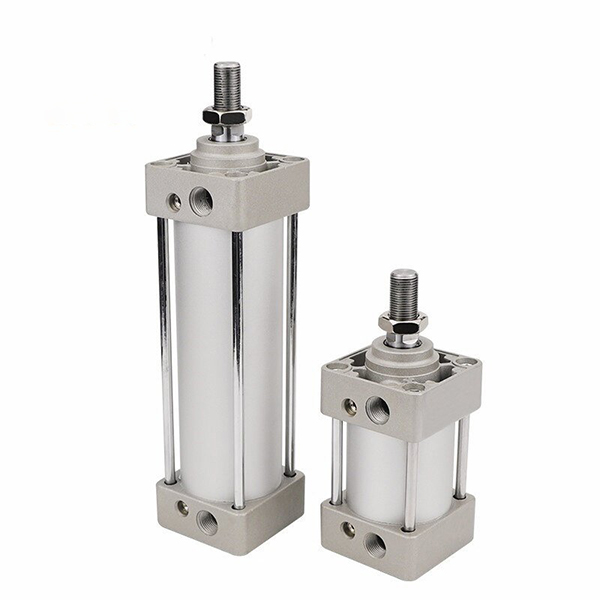

MBB-serien Lättviktsdragstång standardcylinder

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MBB-seriens lätta dragstångsstandardcylinder (MB-Z-serien), uppgraderad efterföljare till traditionell MB-serie med 10 % viktminskning. Utrustad med fyrkantiga gavlar, justerbara luftkuddar med dubbla ändar och gott om monteringsmöjligheter. Används i stor utsträckning i allmän automationsutrustning med medelhastighet, hög frekvens och medelbelastning. Installationsmått överensstämmer med ISO 15552-standarden, utbytbara med konkurrerande dragstångscylindrar.

Kärnstruktur och funktioner

   1. Struktur: Rund aluminiumpipa, invändiga dragstänger, fyrkantiga ändstycken, justerbar luftkudde i båda ändar, hög strukturell styvhet.

   2. Material: Hårdanodiserad aluminiumpipa, höghållfasta gjutna ändstycken, hårdförkromad kolvstång, höghållfasta dragstänger, slitstark och lång livslängd.

   3. Driftsvarianter

     -- MBB: Enkelstav dubbelverkande (utan inbyggd magnet)

     -- MDBB: Enkelstav dubbelverkande (inbyggd magnetisk ring för automatisk switch)

     -- MBW/MDBW: Dubbelstång dubbelverkande, utmärkt anti-torsionsprestanda

   4. Kudde: Oberoende justerbar luftkudde i båda ändar, reducerar effektivt terminalpåverkan, vibrationer och buller.

   5. Sensorinstallation: Förbearbetade spår för M9B/A93/M9BW magnetiska autoomkopplare för att detektera kolvens läge.

   6. Lättviktsuppgradering: Optimerad ändlocksgeometri, 10 % lättare än den gamla MB-modellen, enklare montering och transport.

   7. Standardkompatibilitet: ISO 15552 monteringsstandard, direkt utbytbarhet mellan olika varumärken.

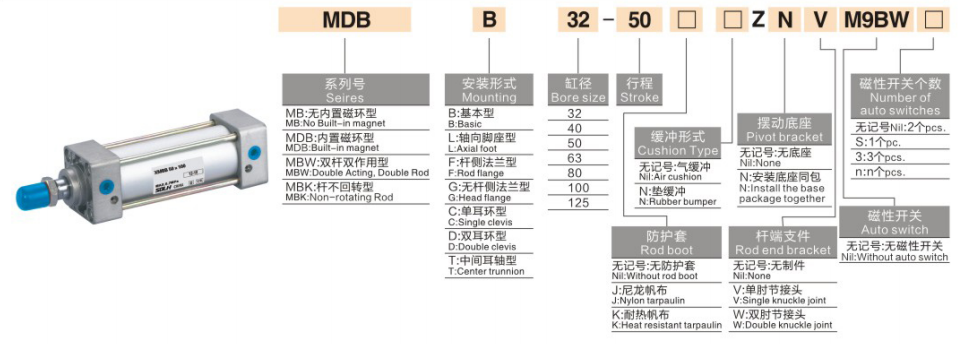

Komplett modellkodningsregel

   1. Modellexempel: MDBB40-100Z-M9BW

   2. Exempel på standardbeställning

     -- MBB50-200Z: Bore50, stroke200, lätt basmodell utan magnet

     -- MDBB63-150Z-LB: Bore63, stroke150, inbyggd magnet, fotfäste

     -- MDBB80-300Z-FA: Bore80, stroke300, stavsidoflänsmontering

Kärntekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa (enkelstav, enhet:N)

 1. Dubbelverkande MBB / MDBB

Monteringstyper och härledda modeller

   1. Monteringsalternativ

     -- B Grundtyp: Direkt installation via ändlock genom hål

     -- LB fotfäste: Stabil horisontell installation för tung belastning

     -- FA/FB Fläns: Stångsida/huvudsida fläns för vertikal montering

     -- C/D-gaffel: Enkel/dubbel gaffel för gångjärnsförsedd svängrörelse

     -- T Trunnion: Mellersta tappfäste för vändmekanism

   2. Huvudderivatserie

     -- MBB/MDBB/MBW: Standard enkelstavs icke-magnet/magnet & dubbelstavscylinder

     -- MBK/MDBK: Icke-roterande stångcylinder för att förhindra att kolvstången vrids

     -- -XB6 Högtemperaturtyp: Arbetsområde -20~+150℃

     -- -XC6 kolvstång i rostfritt stål: För mild korrosiv och fuktig miljö

Snabbvalsguide i 3 steg

   1. Val av hål: Beräkna erforderlig dragkraft från aktuell belastning, reserv ≥50 % säkerhetsmarginal. Prioritera MBB för medelhastighet medellång allmän automatisering.

   2. Slagbekräftelse: Lägg till 10~20 mm säkerhetsmarginal för effektiv färd. Max standardslaglängd 1000mm, anpassad upp till 1500mm.

   3. Konfigurationsmatchning

     -- Positionsavkänning: Välj modell med inbyggd MDBB-magnet, matcha M9B/A93 automatiska omkopplare.

     -- Montering: LB fotfäste för horisontell tung belastning; FA-fläns föredras för vertikal installation.

     -- Speciella förhållanden: Välj -XB6 för hög temperatur, -XC6 rostfri stav för korrosiv miljö.

Sammanfattning av en mening

     SOLH MBB lättviktsdragstångsstandardcylinder uppfyller ISO15552, utrustad med justerbar luftkudde och flera monteringsmetoder, idealiskt linjärt ställdon för allmänt bruk för medeltunga högfrekventa automationsproduktionslinjer.
