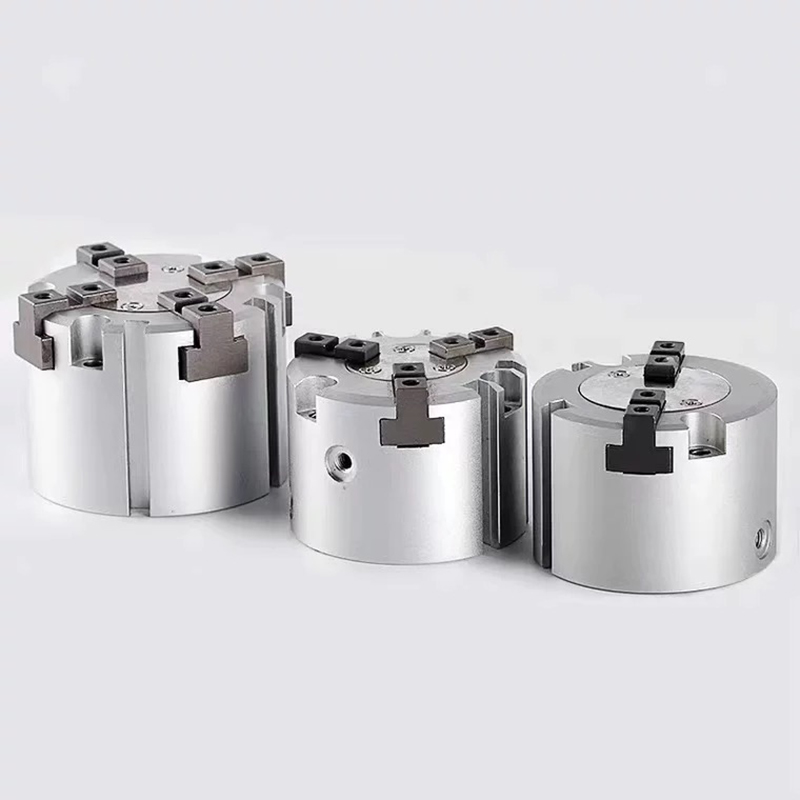

MHS3 / MHS4-serien koncentrisk pneumatisk gripare (kilkam ihålig centrerande chuck)

Märke: SOLH by Richge Technology

Serieöversikt

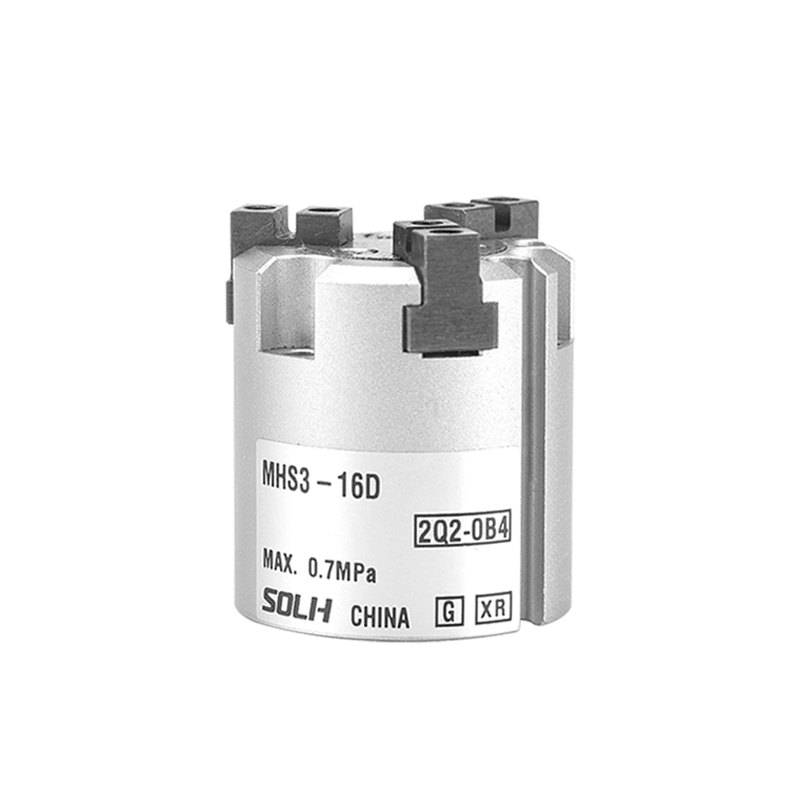

     -- MHS3: 3-käfts koncentrisk parallellgripare som drivs av en kilkam. Designad för att spänna fast axlar, skivor och cirkulära arbetsstycken med ultrahög koaxialitet.

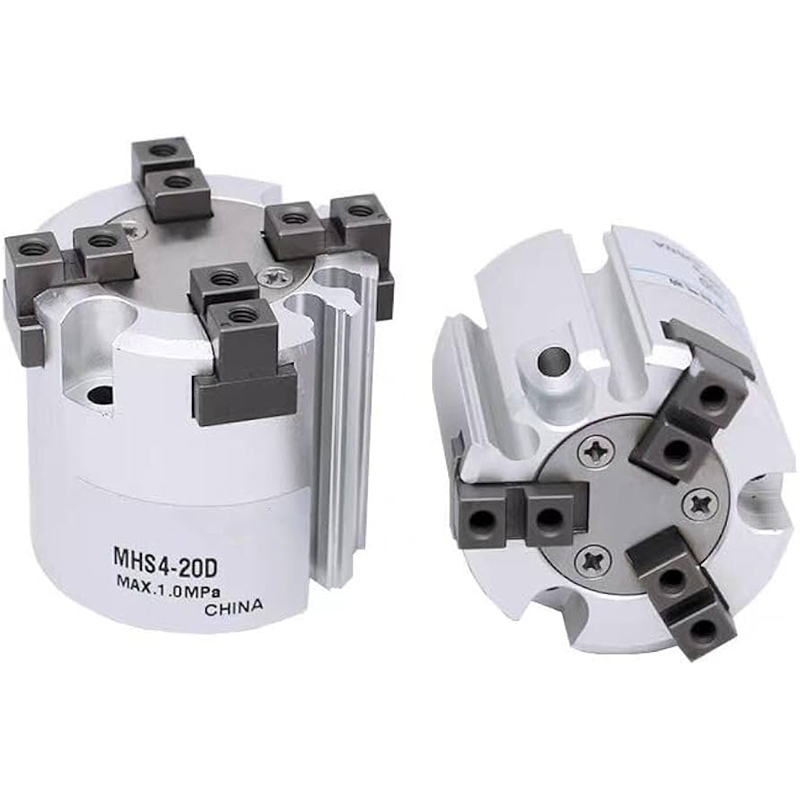

     -- MHS4: 4-käfts ortogonal parallellgripare för fyrkantiga, rektangulära och oregelbundna komponenter, stabil fastspänning för att förhindra avböjning och lutning.

     -- Drive Mode: Dubbelverkande (D) som standard; enkelverkande normalt stängt / normalt öppet valfritt.

     -- Struktur: Kilkamtransmission, inbyggd magnetring, centralt ihåligt genomgående hål, slitstark konstruktion med hög styvhet, oljefri drift.

     -- Positionsnoggrannhet: Upprepad positioneringsnoggrannhet ±0,01 mm, konsekvent central positionering utan förskjutning.

Kärnstrukturella fördelar

  1. Kilkam, självcentrerande med hög precision

     -- Alla käftar öppnas och stängs synkront och delar identisk mittpunkt; cirkulära delar realiserar automatisk centrering utan excentricitet.

  2. Centralt ihåligt genomgående hål

     -- Tillåter dragning av luftslangar, fiberoptik eller ejektorstift; lämplig för hylsarbetsstycken, axeldelar och genomgående blankningsprocesser.

  3. Kompakt lättviktskropp med låg profil

     -- Liten totalhöjd, idealisk för tät installationslayout på robotändeffektor.

  4. Starkt motstånd mot sidokraft

     -- Perfekt för presspassning, pluggning och lastning av verktygsmaskiner med extern lastkraft.

  5. Inbyggd magnetring för alla hålstorlekar

     -- Kompatibel med magnetomkopplare i M9B / M9BW-serien för att upptäcka statusen helt öppen / helt stängd.

  6. Komplett hålområde: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

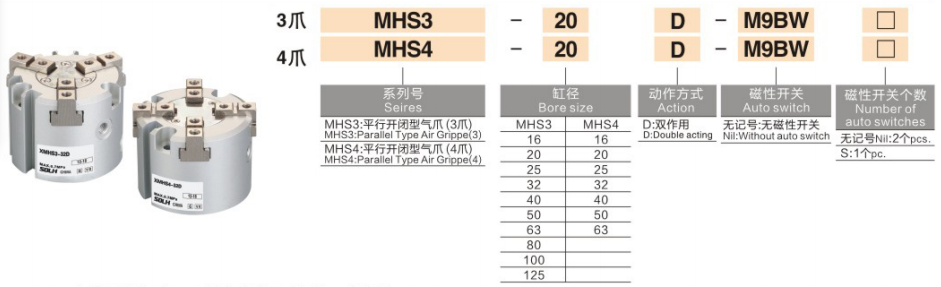

Komplett modellnamnsregel

  1. Modellexempel: MHS3-32D-M9BW

  2. Standardorderreferensexempel

     -- MHS3-25D: 3-käft, φ25, dubbelverkande, utan magnetomkopplare

     -- MHS4-40D-2M9B: 4-käft, φ40, dubbelverkande, utrustad med dubbla M9B-magnetomkopplare

Allmänna tekniska standardspecifikationer (testtryck: 0,5 MPa)

  1. Vanliga parametrar

     -- Driftstryckintervall: 0,15 ~ 0,6 MPa

     -- Omgivningstemperatur: -10 ~ 60 ℃ (ingen isbildning inuti luftrören)

     -- Max driftfrekvens: 120 cykler per minut

     -- Upprepad positioneringsnoggrannhet: ±0,01 mm

     -- Smörjning: Oljefri design, lämplig för rena produktionsmiljöer

  2. Klämkraft & enkelsidigt slagbord

Jämförelse av urval: MHS3 VS MHS4

Monteringsmetoder och typiska tillämpningsscenarier

  1. Monteringsalternativ

     -- Fixeras via ändskruvar + sidopositioneringsstift, universal för installation av robot EOAT

     -- Centralt genomgående hål möjliggör utkastning av ejektorstift; stöder både intern expansion och extern fastspänning

  2. Typiska industriella tillämpningar

     -- Lastning och lossning av verktygsmaskiner: Gripande av axel- och skivarbetsstycken

     -- 3C Electronics: Cirkulära terminaler, fyrkantiga chips, miniatyrhårdvaruhantering

     -- Förpackningsindustri: Flaskkroppar, positionering av rörformigt och cylindriskt material

     -- Monterings- och presspassningsprocesser: Lagerpressning, insättning av axelhylsor, koncentrisk montering

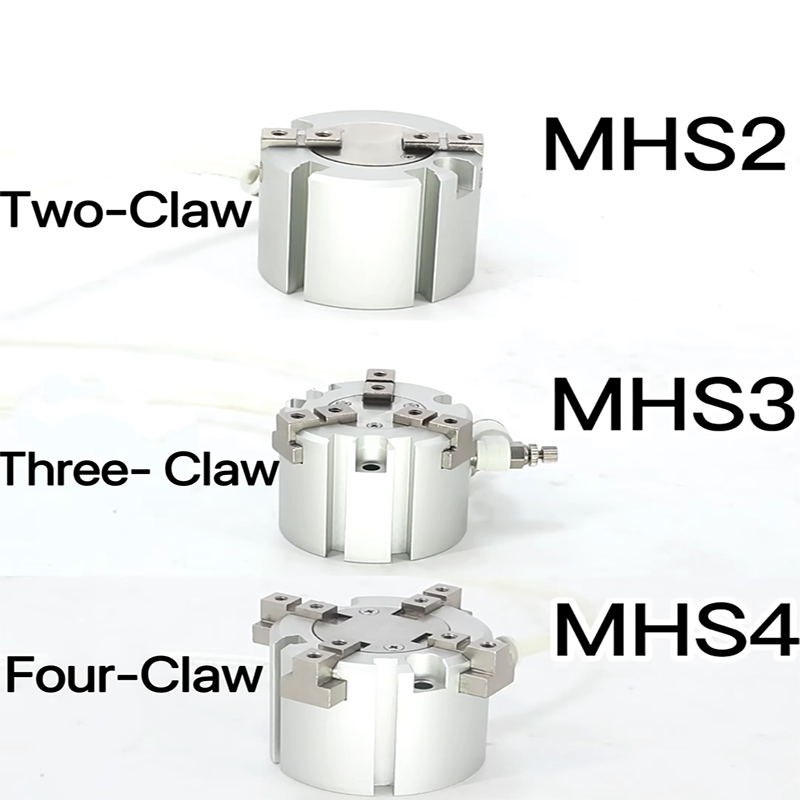

Fullständig MHS familjeproduktklassificering

     -- MHS2: 2 parallella käftar — för plana plattor och plana arbetsstycken

     -- MHS3: 3 koncentriska käftar — föredragen lösning för alla cirkulära komponenter

     -- MHS4: 4 ortogonala käftar — föredragen lösning för kvadratiska och rektangulära delar

     -- MHSJ3: Utrustad med dammskydd — för dammiga och tuffa verkstadsmiljöer

     -- MHSH3: Förlängt ihåligt genomgående hål — avsedd för kontinuerlig genomgående bearbetning

Sammanfattning av en mening

     SOLH MHS3 3-käft och MHS4 4-käft kilkam självcentrerande ihåliga pneumatiska gripdon levererar ±0,01 mm högprecision koncentrisk positionering med valfri enkel-/dubbelverkande konfiguration och centralt genomgående hål, kompatibel med M9-seriens magnetomkopplare; MHS3 för cirkulära axel-/skivdelar, MHS4 för fyrkantiga och rektangulära komponenter, flitigt använt i verktygsmaskiner, 3C-automation och precisionsmonteringsstationer med presspassning.
