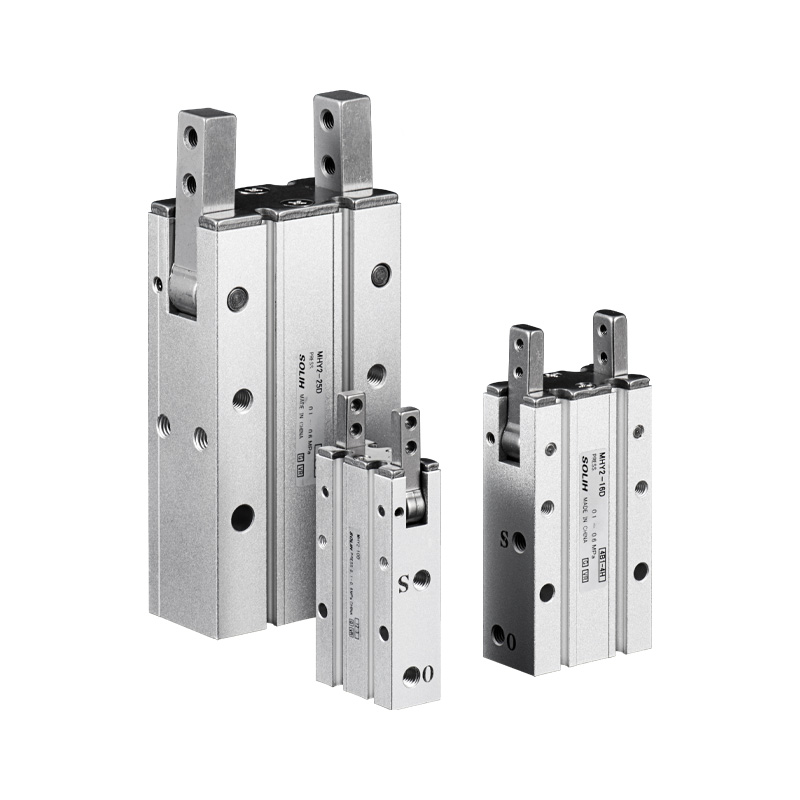

MHY2-serien 180° kamdriven svängpneumatisk gripare

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MHY2-serien är standard 180° bred svängkamdriven 2-käft pneumatisk gripare. Kärnfördelar: extremt stor öppningsvinkel, lätt kompakt struktur, antidammstruktur och stabil repeteringspositionering. Idealisk för hantering av runda och oregelbundna arbetsstycken, automatisk lastning/avlastning, vändning och sortering. Enkel rörelsebana möjliggör enkel plockning och frigöring utan komplexa mekaniska rörelser.

Kärnstruktur och operativ princip

     -- Transmission: Kammekanism (inte växel och kuggstång). Dubbla kolvar trycker på kamenheten för att driva två käftar synkront. Max öppningsvinkel 180°, överstängt läge -3° för anti-lossningshållning. Smidigt synkroniserat sväng utan käftavböjning.

     -- Konstruktion: Aluminiumlegeringskropp, käftar i rostfritt stål som standard, inbyggd magnetring, monteringsslitsar för magnetiska brytare på fyra sidor. Monteringshål finns på botten- och sidoytor. Design med smalt spel förhindrar att damm och skräp tränger in i den inre mekanismen.

     -- Driftläge: Endast dubbelverkande (D), inga enkelverkande NO/NC-varianter. Dubbelriktad luftkontroll med justerbar öppnings-/stängningshastighet.

     -- Positioneringsnoggrannhet: Upprepad positioneringsnoggrannhet ±0,02 mm med konsekvent svängvinkel.

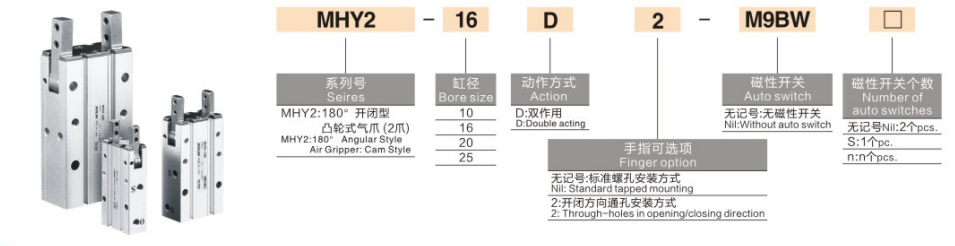

Komplett modellkodningsregel

  1. Modellexempel:MHY2-16D-S-M9BW

  2. Standardorderreferens

     MHY2-20D-S-M9BW: Borrning 20, dubbelverkande, inbyggd magnetring, M9B magnetomkopplare med 1m kabel.

Universal Core tekniska specifikationer

Spännmoment & kraftdata (0,5 MPa, referensklämmans avstånd L=35 mm)

     Viktig anmärkning: Den effektiva klämkraften minskar när klämavståndet L förlängs. Verifiering av belastningsmoment är obligatoriskt vid val.

Föredragna applikationsscenarier

  ✅ Välj MHY2 om:

     -- Kräv ultrabred 180° öppning för cylindriska rör, oregelbundet formade delar, lastnings-/avlastnings- och vändningsstationer

     -- Lätt nyttolast kompakt robotändeffektor, lättviktsdesignprioritet

     -- Verkstadsmiljö med damm och skräp, kräver anti-kontamination intern struktur

     -- Behöver alternativ lösning när MHZ2 parallellgripare inte kan greppa oregelbundna arbetsstycken med stor diameter

  ❌ Rekommenderas inte, välj alternativa modeller:

     -- Behöver enkelverkande normalt öppen / normalt stängd avstängningshållning → Välj MHW2 växelgripare

     -- Kräv hål större än 25 mm och stor klämkraft → Välj MHW2-serien (max hål upp till 40)

     -- Ren parallell linjär fastspänning med liten öppningsväg → Välj MHZ2 parallellgripare

Riktlinjer för nyckelval

     -- Välj hål enligt arbetsstyckets diameter och yttermått: 10 (liten) →16 →20 →25 (medelstor)

     -- Lägg till suffixet -S magnetisk ring plus M9-seriens magnetiska strömbrytare för PLC-positionsåterkoppling

     -- Monteringsval: blank för standardgängat hål; suffix -2 för genomgående installation lämplig för montering av plattform och konsol

     -- Belastningskontroll: Håll fastspänningsavståndet L ≤35 mm; bibehåll säkerhetsfaktor ≥1,5 för vridmoment och spännkraft

Sammanfattning av en mening

     SOLH MHY2 kamdriven pneumatisk gripare med 180° bred svängning har en antidammkamtransmissionsstruktur, endast dubbelverkande, ±0,02 mm upprepningsnoggrannhet med valfri magnetomkopplare och genomgående hålfäste, lättviktskompakt lösning för runda och oregelbundna arbetsstyckesplockningar med stor diameter, automatisering av robotar i miniatyr och sortering.
