MHZ2 / MHZL2 Parallell Air Gripper Fullständig produktintroduktion

Märke: SOLH by Richge Technology

Produktöversikt

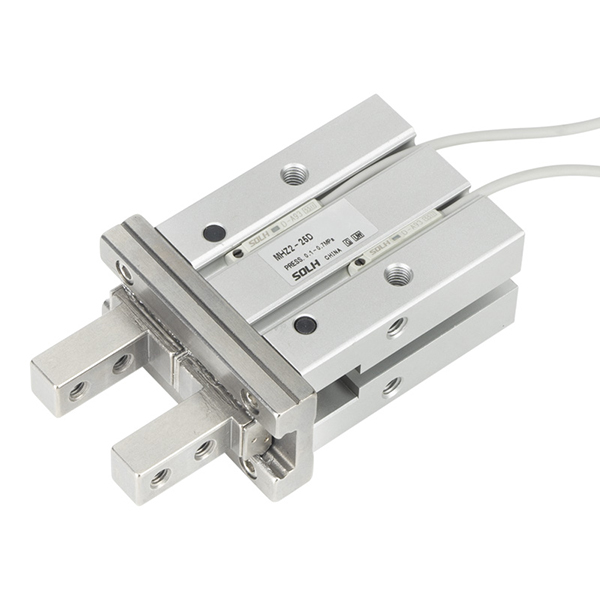

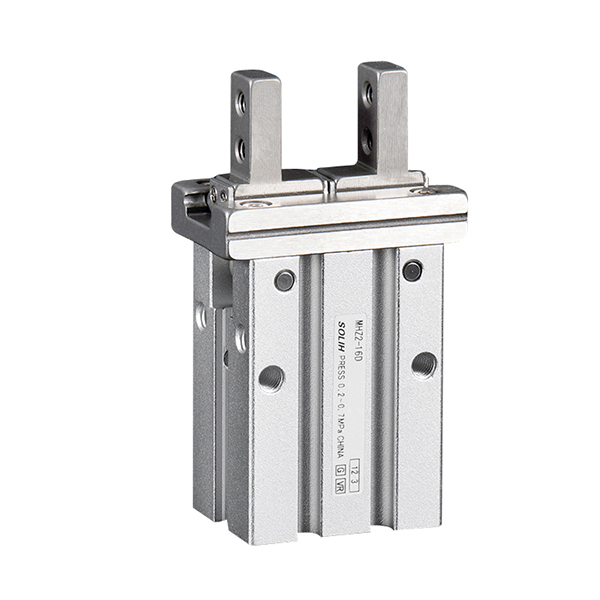

     SOLH MHZ2 (standardslag) och MHZL2 (långt slag) är dubbelkolvs synkrona parallella luftgripare. Drivna av symmetriska dubbla kolvar och precisionslinjära styrskenor, öppnar och stänger käftarna parallellt utan avböjning, vilket ger ultrahög repetitionsnoggrannhet. Tillgängliga hål: 10/16/20/25 mm, stödjer tre driftlägen: dubbelverkande (D), enkelverkande normalt öppen (S), enkelverkande normalt stängd (C). Flera utbytbara käftstilar och kroppsportlayouter är valfria, kompatibla med M9BW magnetiska omkopplare för att upptäcka öppna/stängda positionssignaler för PLC-förregling.

     -- MHZ2: Standard universalgripare med kort slag, designad för höghastighets- och högcykelautomatiserad massproduktion

     -- MHZL2: Variant med lång öppningstakt, för djup hålighet och hantering av stora arbetsstycken

     Båda serierna delar identiska monteringsmått och reservdelar, fullt utbytbara med importerade likvärdiga gripdon. Bred utplacerad inom 3C-elektronik, precisionshårdvara, förpackningsautomation och lastnings-/avlastningsstationer för små arbetsstycken.

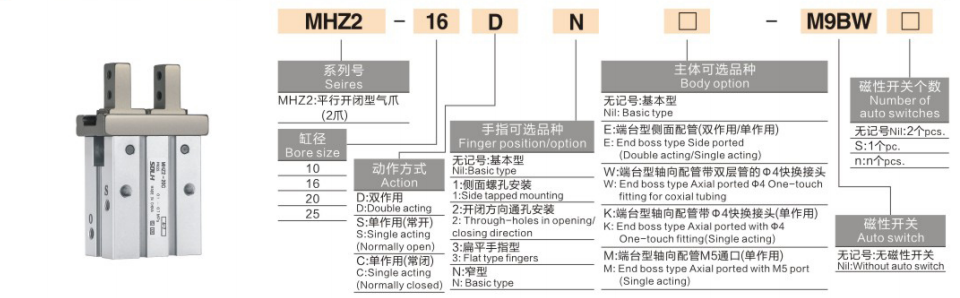

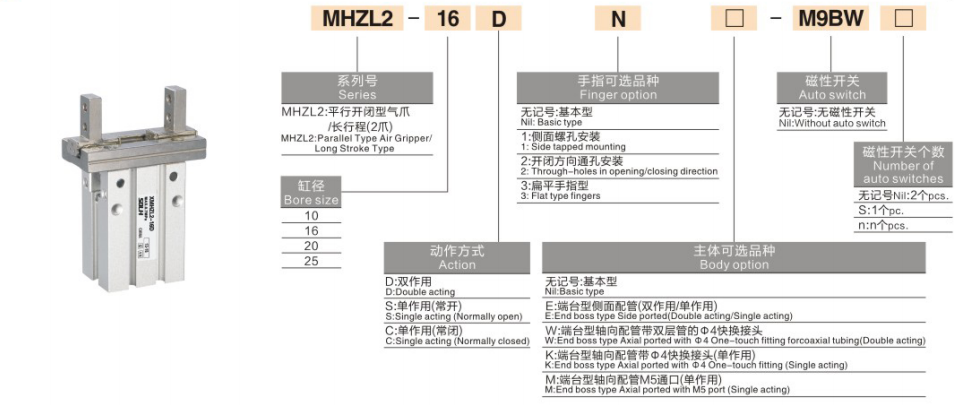

Komplett modellkodningsregel

    Universellt format:Serie-Bor-Action-Käft-tillval-Kroppsport-tillval-Magnetisk switch modell-Switch Kvantitet

 1. Kodsegmentsdefinition

   1.1-serien

     -- MHZ2: Standard 2-käfts parallellgripare

     -- MHZL2: Långslags 2-käfts parallellgripare

   1.2 Borrning: 10 / 16 / 20 / 25 mm

   1.3 Åtgärdsläge

     -- D: Dubbelverkande – luft in för klämma, omvänd luft för frigöring, maximal klämkraft, massproduktionsstandard

     -- S: Enkelverkande NO Normally Open – Lufttillförselklämmor; fjädern släpper automatiskt när strömmen stängs av, undviker att arbetsstycket krossas på varma präglingsstationer

     -- C: Enkelverkande NC Normally Closed – Lufttillförsel släpper ut; fjädern håller fastspänningskraften utan lufttryck, förhindrar att arbetsstycket faller för robotens överliggande hantering

   1.4 Käftalternativ

     -- Blank: Standard baskäke

     -- 1: Sidogängad käft för montering av utökade specialanpassade fixturer

     -- 2: Genomgående käft med bultar som penetrerar för fixturfixering

     -- 3: Tunn platt käft för tunna plåtar och arbetsstycken med smala spalter

     -- N: Smal bredd käft, tunn kropp för kompakt layout av begränsad utrustning

   1.5 Body Port Layout

     -- Blank: Standard sidoluftportar

     -- E: Ändsidoportstyp (kompatibel med enkel-/dubbelverkande)

     -- W: Ändaxialport förinstallerad Φ4 dubbel instickskoppling (endast dubbelverkande)

     -- K: Ändaxialport med Φ4 instickskoppling (endast enkelverkande)

     -- M: Änd axiell M5 rak gängport (endast enkelverkande)

  1.6 Magnetbrytare

     -- Blank: Utan lägesdetekteringsbrytare

     -- M9BW / M9BL: Standard magnetisk reed-omkopplare till återkoppling öppen/stängd status

   1.7 Switch kvantitetssuffix

     -- Blank: 2 st strömbrytare som standard, detekterar både kläm- och släpplägen

     -- S: 1 st enkelbrytare för enkel statusövervakning

  2. Beställningsreferensexempel

   2,1 MHZ2-16D-N-M9BW

     -- Standardslaggripare, hål 16, dubbelverkande, smal käft, 2 st M9BW magnetiska brytare, grundläggande sidoportkropp.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Långslagsgripare, hål 20, dubbelverkande, platt tunn käft, ändsida portkropp, enkel M9BW magnetomkopplare.

MHZ2 VS MHZL2 Jämförelsetabell för kärnor

Delad intern struktur och kärnfördelar (MHZ2 & MHZL2)

  1. Symmetrisk synkrondrift med dubbla kolvar

     -- Vänster och höger kolvar trycker käftarna synkront med balanserad spänning, ingen sidoförskjutning eller vridande glidning under grepp, stabil positionering för mikrokomponenter som chips och PCB.

  2. Hög slitstark linjär styrskena

     -- Styrskena i hårdkromlegering i kombination med PTFE självsmörjande skjutreglage, låg friktion och stark slagtålighet. Förfyllt långtidsfett från fabrik, oljefri luftkretskompatibel.

  3. Ultrahög upprepningspositioneringsnoggrannhet

     -- ±0,01 mm repeterbarhet över alla 10~25 hål, noll dimensionsavvikelse för precisionselektronik och hårdvaruval.

  4. Universalmontering med flera vinklar

     -- Tappade monteringshål på botten, två sidor och toppen av kroppen; käftar stöder sidokran, genomgående hål, platt och smal stil, monterbar horisontellt, vertikalt eller inverterad.

  5. Tre säkra fjäderåterställningslägen

     -- Dubbelverkande D: Stabil konsekvent klämkraft för 24 timmars kontinuerlig massproduktion

     -- Enkelverkande S NO: Autofrigöring vid strömavbrott, skyddar delar från att krossas vid varmpress-/stämplingsstationer

     -- Enkelverkande C NC: Permanent fastspänning utan lufttillförsel, eliminerar risken för fall av arbetsstycket för roboten EOAT

  6. Integrerad magnetisk positionsdetektion

     -- Inbyggd magnetisk ring inuti cylinderkroppen; M9BW-omkopplare sänder digital signal till PLC för att bedöma arbetsstyckets närvaro och käftstatus för automatiserad förreglingslogik.

  7. Diversifierad integrerad portlayout

     -- Standard sidoport, ändsidoport, axiellt förmonterade push-in passningsalternativ förenklar slangdragning utan extra adaptrar för robotändeffektor.

Unified Universal Technical Specification Table

Teoretisk klämkraft @0,5 MPa (Enhet: N)

Steg-för-steg valguide

  1. Slagval

     -- Små tunna delar, smal öppning, kräver hög hastighet och frekvens → MHZ2 standardslag

     -- Stora arbetsstycken, urtagning av formar med djup hålighet, bred öppning krävs → MHZL2 lång slaglängd

  2. Val av åtgärdsläge

     -- 24h kontinuerlig produktion, maximera klämkraften → D dubbelverkande

     -- Varmpress/stämplingsstation, förhindra att arbetsstycket krossas efter strömbortfall → S enkelverkande NO

     -- Lastning/lossning av roboten ovanför, undvik att delen tappas vid strömavbrott → C enkelverkande NC

 3. Val av käkstil

     -- Kompakt miniarmatur med begränsat utrymme → N smal käke

     -- Tunna plåtar, PCB, hantering av smala spalter → 3 platt tunna käkar

     -- Behöver montera utökade specialanpassade fixturer → 1 sidogängad käft / 2 genomgående käft

 4. Val av kroppsportslayout

     -- Fast vanlig arbetsstation, standard slangdragning → blank standard sidoportkropp

     -- Robot EOAT, effektivisera slanglayouten → W/K/M axiell förinstallerad push-in portkropp

     -- Smalt utrymme för skåpets sidoslang → E-ändens portkropp

 5. Val av positionssignalavkänning

     -- Helautomatisk produktionslinje, PLC behöver återkoppling av arbetsstycke och käftstatus → Utrusta M9BW magnetomkopplare (2st standard)

     -- Enkel manuell fixtur utan automatisk signallogik → Grundmodell utan magnetomkopplare

Typiska industriapplikationsscenarier

  1. MHZ2 Standard Stroke Application

     -- 3C Electronics: Höghastighetssortering och plockning av PCB, chips, kontakter, små plastdelar

     -- Precisionshårdvara: Högfrekvent laddning/avlastning av mikroaxlar, skruvar, stämplade miniatyrkomponenter

     -- Packaging Machinery: Positionering och fastspänning av flaskkapslar, små kartonger och etiketter

     -- Optisk inspektionsutrustning: Mini-delpositioneringsfixtur för visuella detekteringsstationer

  2. MHZL2 Long Stroke Application

     -- Stora plastdelar, tjocka plattor och flerlagers staplade materialgrepp

     -- Utstötning av gjutformsdel med djup hålighet, extra formsprutning av stora arbetsstycken

     -- Kartonger, styva plastlådor och överdimensionerad arbetsstyckesöverföring

     -- Robot ändeffektor för materialhantering av olika storlekar

Standardlösningar för matchade pneumatiska kretsar

  1. Krets 1: Dubbelverkande gripdon för massproduktionslinjer

     -- AFC luftserviceenhet → 4V210 5/2 magnetventil → PU6-slang → MHZ2/MHZL2 gripdon (M9BW-omkopplare kopplade till PLC digital ingång)

  2. Krets 2: Säkerhetskrets för strömavstängning för överliggande robotar

     -- AR tryckregulator → 3V 3/2 magnetventil → MHZ2-XXC enkelverkande NC långslagsgripare

  3. Krets 3: Mini manuell enkel fixturkrets

     -- AC1500 mini luftserviceenhet → 3F fotventil → PU4 tunna slangar → MHZ2-10D miniatyr standardgripare

Försiktighetsåtgärder vid drift och underhåll

     -- Installera AF-serien 5 μm precisionsluftfilter uppströms om griparen; damm som kommer in i styrskenan orsakar stopp och förkortar livslängden drastiskt.

     -- Rikta in arbetsstyckets gravitationscentrum strikt med käftens mittaxel; excentrisk ensidig tung belastning leder till ojämn rälsnötning.

     -- Bibehåll ett stabilt lufttryck på 0,4~0,5 MPa för högcykeldrift; undvik långvarig kontinuerlig körning under fullt 0,7 MPa tryck.

     -- Reservbuffertspel för magnetiska strömbrytare för att förhindra skador på sonden från käftslag i hög hastighet.

     -- Använd inte i miljöer med stark syra, alkali eller högkoncentrerade organiska lösningsmedel under långa perioder; tätningskomponenter kommer att korrodera och gå sönder i förtid.

Sammanfattning av en mening

     SOLH MHZ2 standard högfrekventa och MHZL2 långa parallella pneumatiska gripdon använder linjär styrstruktur med dubbla kolvar med ±0,01 mm precision, D/S/C tre åtgärdslägen och flera utbytbara käftar och portalternativ, utrustade med M9BW magnetiska lägesomkopplare, flitigt använda för automatisk överföring av 3C, hårdvara och EOAT, packning av robotar, hårdvara och packning.
