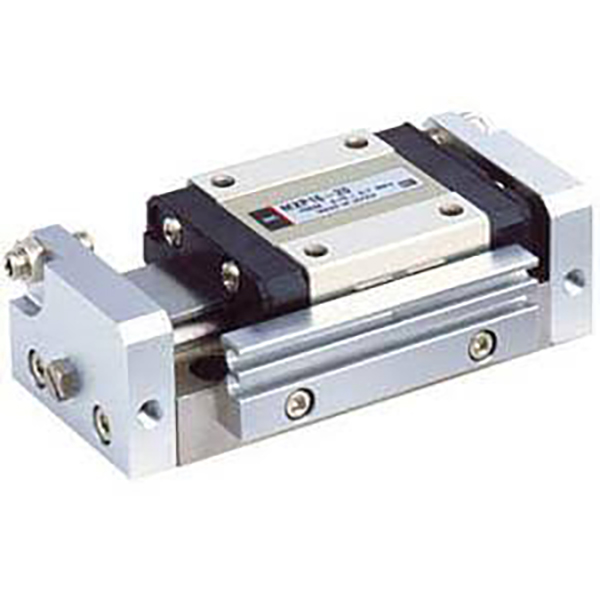

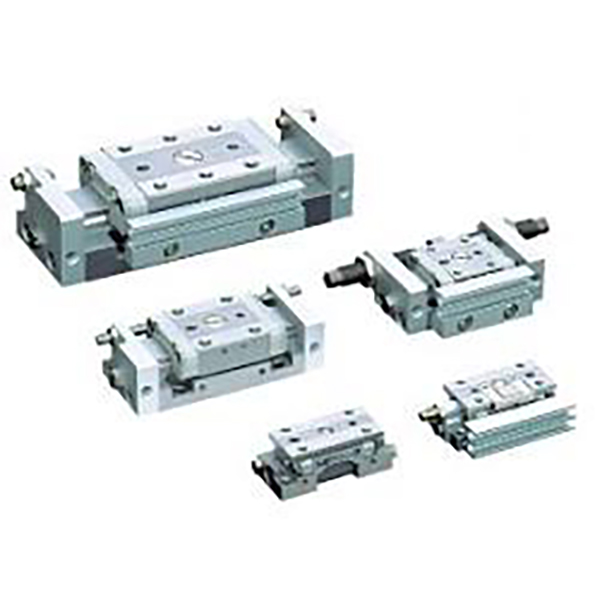

MXP-serien, kompakt pneumatiskt skjutbord med ultrahög precision

MXP-serien, kompakt pneumatiskt skjutbord med ultrahög precision

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MXP-serien är ett högkvalitativt kompakt pneumatiskt glidbord med ultrahög precision konstruerat för rigorösa mikropositioneringsscenarier. Med en inbyggd cylinderstyrskenastruktur och integrerad kropp av rostfritt stål, levererar den parallellitet på mikronnivå, ultralågt rotationsfel och exceptionell styvhet. Stöd för dubbelriktad rörledning och högfrekvent stabil cykling, den är perfekt lämpad för 3C-precisionsmontering, optisk detektering och högnoggrann mikrokomponentpositionering, och fungerar som premiummodellen för sofistikerade miniatyrlinjära körtillämpningar.

Kärnstruktur och designfunktioner

     --  Körläge: Dubbelverkande dubbelriktad drift, hålstorlekar φ6/8/10/12/16 mm, täcker lätt belastningsområde på 10~120N.

     -- Integrerad premiumstruktur: Har inbyggd cylinder linjär styrskena och ett stycke martensitiskt rostfritt stålhus. Den lastbärande mekanismen är helt isolerad från kolvstångens tätningsrörelse, vilket uppnår extrem styvhet och minimal friktion.

     -- Ultrahög precisionskvalitet: Åkparallellism 0,004 mm, monteringsparallellitet 0,02 mm, rotationsnoggrannhet ±0,03° (φ6/8/10) / ±0,04° (φ12/16), vilket ger branschledande ultrastabil precisionspositioneringsprestanda.

     -- Ultrakompakt smal kropp: Kroppshöjd endast 17~23 mm, 10%~20% smalare än MXJ motsvarande modeller, vilket möjliggör ultratät layout för extremt trånga arbetsutrymmen.

     -- Flexibilitet i rörledningar med dubbla riktningar: Stöder både laterala och axiella rörledningar med omkopplingsbar layout på plats, anpassad till olika krav på rörledningsdragning på plats.

     -- Universalsensorkompatibilitet: Standard dubbla magnetiska brytarspår tillåter installation av 2 M9B magnetiska brytare för pålitlig dubbelriktad positionsövervakning.

     -- Flernivåbuffring och begränsning: Standard gummibuffertar med dubbla ändar för buller- och stötreducering; valfria en-/dubbelsidiga slagbegränsare av metall, plus hydraulisk buffertalternativ för φ8 och över modeller, med ett justerbart slaglängdsområde på 0~5 mm för ultraexakt positioneringskontroll.

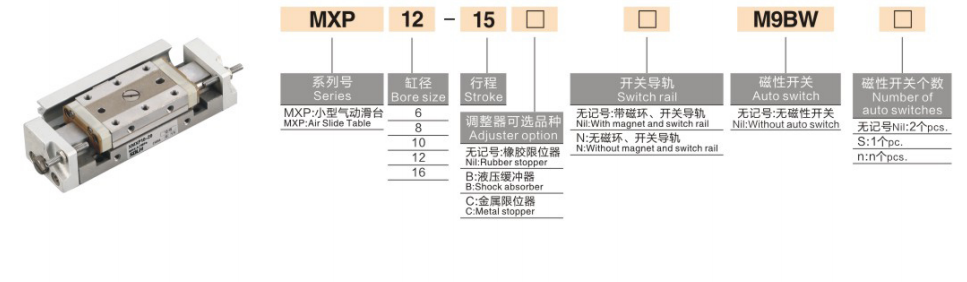

Komplett modellkodningsregel

   1. Modellexempel: MXP8-15-B-M9BW

   2. Standardorderreferensexempel

     --  MXP6-5: Standardtyp, ingen magnetisk brytare, hål 6 mm, slaglängd 5 mm, dubbelverkande

     --  MXP10-20-B-2M9B: Borrning 10 mm, slaglängd 20 mm, metallgräns med dubbla ändar, 2 st M9B magnetiska brytare

     -- MXP12-25-D: Borrning 12 mm, slaglängd 25 mm, metallgräns med förlängning, axiell rörkompatibel

Grundläggande tekniska specifikationer (@0,5 MPa, dubbelverkande)

Grundläggande konkurrensfördelar

   1. Precision och stabilitet på ultrahög mikronnivå
     -- Stoltserar med ultralåg rörelseparallellism på 0,004 mm och rotationsnoggrannhet så låg som ±0,03°, tillsammans med ±0,01 mm upprepad positioneringsnoggrannhet. Den eliminerar mikroskakning och positionsavvikelse, och uppfyller helt strikta precisionskrav för optisk detektering, mikrokomponentlaminering och högprecisionstestprocesser.

   2. Inbyggd cylinderstruktur och ultrasmal kompakt kropp
     -- Cylindern är inbäddad i styrskenans struktur, vilket minskar kroppsbredden med 10% ~ 20% jämfört med MXJ-modeller. Innovativ dubbelriktad sido-/axiell rörkonstruktion möjliggör flexibel omkoppling på plats, vilket löser begränsningar av rörledningslayout i ultrasmal täta stationer.

   3. Hög styvhet och lång livslängd
     -- En kropp av martensitisk rostfritt stål och integrerad styrskenas struktur ger utmärkt deformationsbeständighet och strukturell styvhet. Antar oljefri lågfriktionstätningsdesign, kompatibel med rena verkstäder och lätta industrimiljöer, vilket uppnår en underhållsfri livslängd på över 5 miljoner cykler.

   4. Högfrekvent smidig drift
     -- Premium lågfriktionstätning och högprecision kulstyrskena säkerställer ultrasmidig rörelse. Arbetshastigheten sträcker sig från 50 till 500 mm/s, stöder stabil högfrekvent cykling över 350 cpm utan stamning eller jitter, idealisk för långvariga korta slag och repetitiva positioneringsuppgifter.

   5. Flexibel installationsanpassning för flera scener
     -- Stöder tresidig montering i topp, botten och på sidan med stifthål för precisionspositionering. Symmetrisk luftportsstruktur möjliggör utbyte av vänster/höger rörledningar på plats, helt bryter mot riktningsbegränsningar och anpassar sig till olika utrustningskonstruktioner.

Monteringsformer & typiska applikationer

   1. Monteringsmetoder

     -- Toppmontering: Fixerade genomgående hål med stifthål för precisionspositionering, lämplig för installation av arbetsstyckets topp och högprecisionspositioneringsscenarier som kräver nollförskjutning.

     --  Nedre montering: Fixerad via bottengängade hål med stabil och pålitlig struktur, applicerbar för standardutrustnings ytmontering och fast linjär drivning.

     --  Sidomontering: Fast via sidogängade hål, perfekt för utrustning med begränsat vertikalt utrymme och tätt parallellt arrangemang av flera glidenheter.

   2. Typiska tillämpningsscenarier

     --  3C elektronik: Chipmontering och limning, fokusering av linsmodul, ultraprecisionspositionering av mikrokomponenter, test av probcykel

     --  Optisk utrustning: CCD-kamera precisionsrörelse, finkalibrering av optisk lins, laserpositionering, högprecisionsdetektionsplattformskörning

     --  Micro Precision Assembly: Automatisk skruvlåsning i miniatyr, terminalpressning, precisionsinsättning av komponenter, högprecisionsjiggdrift

     -- Medicinsk utrustning: Mikropump precisionskontroll, miniatyrventil exakt omkoppling, litet instrument teleskopisk positionering

Jämförelse av val av bildtabell: MXP vs MXJ vs MXQ

Snabbvalsguide i 3 steg

   1. Borrval efter belastning
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Reservera inte mindre än 50 % lastsäkerhetsmarginal för att säkerställa stabil precisionsdrift.

   2. Strokebekräftelse Standard slaglängdsområde: 5~30mm. Prioritera korta slag (5~20 mm) för högfrekventa arbetsförhållanden för att bibehålla högre positioneringsnoggrannhet och driftsstabilitet.

   3. Konfigurationsmatchning

      --  Placerasövervakning: Utrusta 2 M9B magnetiska omkopplare för dubbelriktad slagpositionsåterkoppling i realtid.

     -- Precisionsbegränsning och buffring: Välj metallgräns med dubbla ändar (B) för 0~5 mm justerbar exakt positionering; välj hydraulisk buffert för φ8 och högre modeller för att minska högfrekvent påverkan.

     --  Anpassning av rörledningar: Använd axiell rörledning för extremt smal utrymmeslayout, och sidorör för konventionella standardinstallationsscenarier.

Sammanfattning av en mening

     SOLH MXP-seriens pneumatiska glidbord med ultrahög precision har 0,004 mm ultralåg parallellitet, minimalt rotationsfel, inbyggd integrerad styrskena, dubbelriktad växlingsbar rörledning och valfri hydraulisk buffert, som fungerar som det förstklassiga, högstyvda mikrolinjära steget för optisk detektering, ultraprecision 3C-utrustning för medicinsk automatisering och avancerad utrustning för medicinsk automatisering.
