MXS-serien pneumatiskt skjutbord | Tvärrullstyrning Dubbelcylindrig typ

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH MXS-serien är ett integrerat pneumatiskt glidbord med hög styvhet och hög precision, utrustat med dubbelkolvsdrivning och professionella tvärrullar. Den har en ultratunn kompakt kropp, ett förspänt styrsystem med noll frigång och fördubblad uteffekt, och levererar ultrastabil linjär rörelse med repeteringsnoggrannhet upp till ±0,01 mm. Den integrerade allt-i-ett-designen minskar utrustningsvolymen avsevärt jämfört med traditionella kombinationer av delad cylinder + extern styrning. Den används i stor utsträckning inom precisionslinjär överföring, montering av justering, elektroniska och halvledarverktyg, och fungerar som den optimala uppgraderade ersättningen för konventionella linjära drivlösningar.

Kärnstruktur och arbetsprincip

     -- Drivsystem med dubbla kolvar: Använder dubbelverkande dubbelkolvstruktur, ger dubbelt så stor dragkraft som encylindriga slider med samma hålstorlek. Den säkerställer mycket synkron drift och eliminerar effektivt rörelseavböjning och svängning under högfrekventa rörelser.

     -- Premium Cross Roller Guide Rail: Inbyggd tvärrullstyrning med hög precision med förspänningsdesign, noll löpspel, utmärkt strukturell styvhet och starkt motstånd mot radiell belastning och vridmomentavböjning. Den upprätthåller stabilt ±0,01 mm ultrahög repeteringspositioneringsnoggrannhet för långvarig cyklisk drift.

     -- Integrerad allt-i-ett-design: Cylindern och glidbordet är perfekt integrerade som en enda enhet, vilket minskar den totala installationsvolymen med 30%~50% jämfört med strukturer av delad typ. Den kräver ingen manuell inriktning under installationen, vilket avsevärt förbättrar monteringseffektiviteten och strukturell konsistens.

     -- Flexibel tresidig montering: Stöder botten-, sido- och axiell trevägsinstallation med förinställda stifthål för precisionspositionering. Den stöder direkt staplingsinstallation och fast sidomontering, anpassning till olika krav på kompakt utrustningslayout.

     -- Inbyggd sensoranpassning: Utrustad med standard inre magnetring, med reserverade inbäddade spår på kroppen som är kompatibla med magnetomkopplare i D-M9□ och A93-serien. Den infällda designen undviker strukturella störningar och säkerställer korrekt återkoppling av slagpositionen.

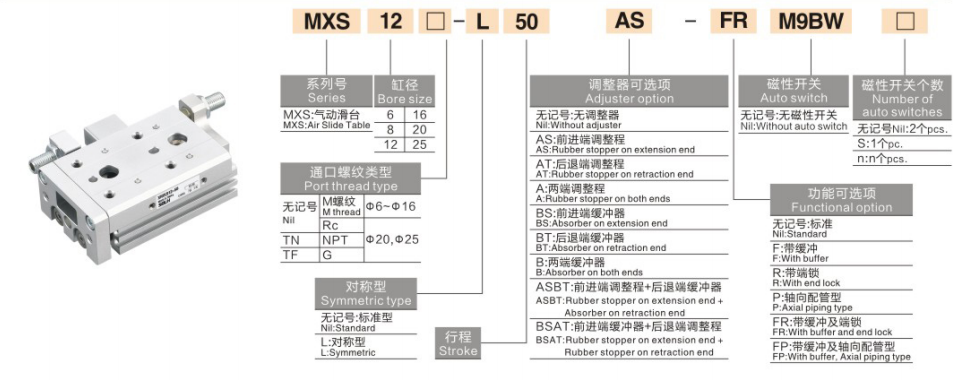

Komplett modellkodningsregel

   1. Modellexempel: MXS16-50AS-M9BW

   2. Standardorderreferensexempel

     -- MXS20-75A-FR-M9NL: Borrning 20 mm, slaglängd 75 mm, slaglängdsjustering med dubbla ändar, axialrör, PNP-magnetomkopplare med 3m trådlängd

Allmänna kärntekniska specifikationer

Referensdiagram för uteffekt och belastning (@0,5 MPa, horisontell installation)

Obs: Lastkapaciteten minskar med längre slaglängd och högre hastighet; säkerhetsfaktor ≥2; vertikal belastning kräver verifiering av tillåtet vridmoment

Applikationsscenarier och urvalsriktlinjer

   1. Prioriterade applikationsscenarier för MXS-serien

     --  Placeraering och överföring med ultrahög precision: Idealisk för exakt linjär överföring och inriktning av elektroniska komponenter, terminaler, optiska linser och miniatyrmoduler med strikta ±0,01 mm positioneringskrav.

     -- Utrymmesbegränsad kompakt utrustning: Ultratunn integrerad struktur minskar utrustningens höjd med 30 % jämfört med vanliga skjutbord, perfekt passande miniatyriserade och mycket kompakta automatiserade stationer.

     -- Arbetsförhållanden med hög styvhet och anti-deflektion: Tvärrullstyrningsdesign ger utmärkt vridmomentmotstånd och excentrisk lasttolerans, lämplig för Z-axeldrivning av robotar och högprecisionsmonteringsstationer med komplexa kraftförhållanden.

     -- Högfrekvent cyklisk kortslagsdrift: Stabil för långvarig högfrekvensdrift inom 10~50 mm kort slaglängd, bibehåller konsekvent precision utan förskjutning eller jitter.

     -- Strukturell förenkling och kostnadsminskning: Integrerad cylinder- och styrstruktur ersätter helt traditionell kombination av delad "cylinder + extern styrning", vilket förenklar den mekaniska designen och sänker monterings- och underhållskostnaderna.

Professionellt urval nyckelpunkter

     -- Val av hålstorlek: Matcha hålstorleken efter arbetsstyckets vikt och installationsläge. Kontrollera horisontell belastning inom 50 % av märkvärdet och vertikal belastning inom 25 % av märkvärdet för att säkerställa stabil drift.

     -- Slagval: Reservera 5~10 mm slagmarginal vid modellval. Välj AS/AT/A-slagjustering (0~5 mm finjustering) om exakt trimning krävs.

     -- Monteringsriktningsmatchning: Bottenfäste för horisontell materialhantering; sidomontering för fast installation i sidled; axiell montering för Z-axelstapling och flerskiktsmontering.

     -- Optimering av buffertkonfiguration: Standard gummibuffert för konventionell drift. Utrusta med hydraulisk buffert när arbetshastigheten överstiger 300 mm/s eller lastvikten överstiger 5 kg för att minska terminalpåverkan och vibrationer.

     -- Placerasdetekteringsinställningar: Kompatibel med M9B/M9N magnetomkopplare. Inbäddade spår på dubbla sidor stöder installation av 2 brytare för att realisera exakt signaldetektering på plats för både förlängnings- och indragningsslag.

Sammanfattning av en mening

     SOLH MXS-seriens tvåcylindriga pneumatiska skjutbord använder förstklassig korsrullstyrning och integrerad allt-i-ett-struktur, med dubbel dragkraft, ±0,01 mm ultrahög precision, överlägsen styvhet och anti-avböjningskapacitet, och fungerar som den avancerade precisionslösningen för linjär drivning för halvledarsammansättning och högfrekvent positionsautomation.
