RQ-serien tunn pneumatisk cylinder med högpresterande luftkudde

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH RQ-seriens högpresterande tunn cylinder är utbytbar med SMC RQ/RDQ. Antar innovativ ringlös inbyggd luftkuddestruktur. Energiabsorptionskapaciteten är 3 gånger CQ2 gummibuffert, buller reducerat med 50%. Ultratunn kropp, kortare än vanlig luftkudde tunn cylinder med 20%. Direkt ersättning för CQ2/CQS för uppgradering av dynans prestanda. Används i stor utsträckning för automatisk positionering, fastspänning och materialhantering med hög belastning och låg ljudnivå.

Struktur och huvudfunktioner

     -- Ultratunn fyrkantig aluminiumpipa, integrerad ringlös luftkudde;

     -- Hårdanodiserad cylinder, förkromad kolvstång, stark antideformationsprestanda;

     -- Varianter: RQ(icke-magnetisk), RDQ(magnetutrustad), RLQ(låstyp för vertikal belastning);

     - Kraftfull luftkudde lämplig för kontinuerlig höghastighets fram- och återgående 50~500mm/s;

     -- RDQ inbyggd magnet för magnetisk omkopplardetektering, flersidiga sensorplatser;

     -- Monteringsmått kompatibel med CQ2- och CQS-serien.

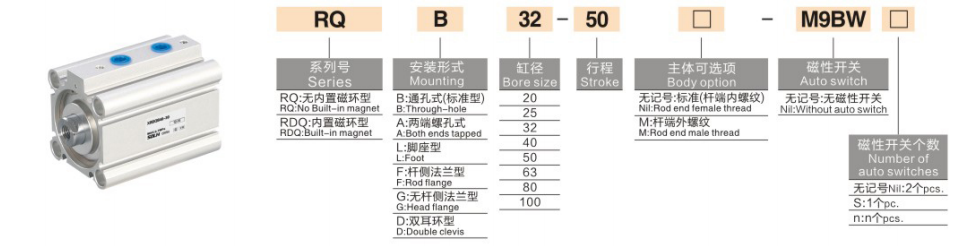

Modellkodningsregel

   1. Exempel: RDQB32-50-M9B

     -- R/RD: Icke-magnet / Inbyggd magnet

     -- F: Seriekod

     -- B/A/L/F/G/D: Monteringssätt

     -- 32: Hålstorlek: 20/25/32/40/50/63/80/100 mm

     -- 50: Slaglängd

     -- M9B: Magnetströmbrytare

Tekniska specifikationer

Teoretisk dragkraft & dragkraft & max tillåten kinetisk energi @0,5 MPa

Sammanfattning av en mening

      SOLH RQ-serien höghastighets tunn pneumatisk cylinder med inbyggd ringlös luftkudde, överlägsen stötdämpning och lågt ljud, idealiskt uppgraderingsställdon för högcykelautomation med tung last, utbytbar med standard CQ2 tunn cylinder.
