RS2H Series Heavy Duty stoppcylinder | Justerbar stoppcylinder för hydraulisk buffertspak

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella fördelar

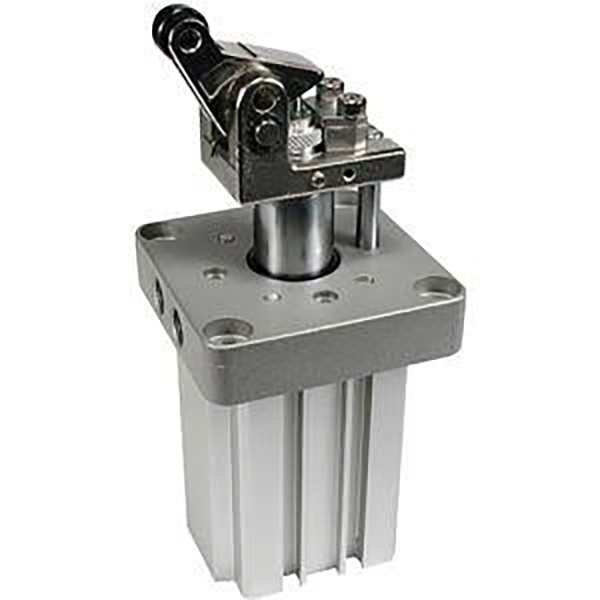

     SOLH RS2H-serien är en ny generations kraftiga stoppcylinder av spaktyp, professionellt designad för positionering och begränsning av transportband med tung last. Tillgänglig i stora hålstorlekar φ50/63/80 mm, den har ultrahög stoppkraft, justerbar hydraulisk buffert, lätt kompakt struktur och överlägsen slagtålighet. Speciellt tillämplig för 50–500 kg tunga pallar och verktygsplattor, fungerar den som kärnstoppkomponenten för tunga automatiserade transportband, som ofta används i scenarier för stopp av arbetsstycke, överföringspositionering och stationsbegränsande scenarier.

  1.1 Uppgraderad Heavy-Duty-prestanda

     Som en uppgraderad ersättning för den traditionella RS1H-serien, uppnår RS2H en mer än 30 % ökning av stoppkraften. Genom att anta en kombinerad spakkraftsförstärkning och hydraulisk buffertstruktur, klarar den perfekt högfrekventa stötbelastningar och begränsar stabilt tunga arbetsstycken från 50 kg till 500 kg, vilket löser problemen med otillräcklig kraft och lätta fel på gamla modeller under tung cyklisk drift.

  1.2 Kompakt och lätt optimering

     Jämfört med RS1H-serien minskar φ63-30-taktsmodellen den totala vikten med 22 % och förkortar den totala längden med 9 mm. Den optimerade integrerade strukturen sparar installationsutrymme samtidigt som den förbättrar den totala strukturella styvheten, ger mindre storlek, lägre vikt och högre stabilitet.

  1,3 kärna justerbar hydraulisk buffert

     Inbyggd justerbar hydraulisk buffert som standard. Användare kan fritt justera dämpningsmotståndet via den roterande justeringsskivan för att anpassa sig till arbetsstycken med olika vikt och transporthastigheter. Bufferten stöder verktygsfritt snabbt byte genom att lossa M4-ställskruven, vilket avsevärt förbättrar underhållseffektiviteten på plats och minskar stilleståndstiden.

  1.4 Spak med hög styvhet och design med dubbla rullar

     Den höghållfasta spaken är utrustad med en förbättrad inre buffertstruktur. Två valsmaterialalternativ finns tillgängliga: harts (L) och kolstål (M), med slitstyrka och sprickskyddsprestanda. Den förstorade rulldiametern säkerställer jämn rullning och stark anti-avböjningsförmåga, vilket effektivt undviker fastklämning och excentrisk lastskador vid stopp med tung last.

 1.5 Fullt utbytbara och diversifierade konfigurationer

     Installationsmåtten är helt utbytbara med den traditionella RS1H-serien, vilket stöder direkt utbyte och uppgradering utan att modifiera fixturramar. Tillval, utökade funktioner inkluderar anti-rebound-låsningsmekanism, manuell upplåsning och spakdetekteringsomkopplare, som uppfyller kontrollkraven för komplexa tunga arbetsförhållanden.

  1.6 Oljefri och lång livslängdsstruktur

     Valfria dubbelverkande, fjäderbelastade dubbelverkande och enkelverkande lägen täcker olika driftskrav. Den hårdförkromade kolvstången och den hårdanodiserade cylinderkroppen ger utmärkt slitstyrka och slagtålighet. Den oljefria driftkonstruktionen anpassar sig till rena miljöer och svetsstänksäkra arbetsförhållanden med låga underhållskostnader och lång livslängd.

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typiska modellexempel: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Exempel på standardordning

    • Allmän Heavy-Duty-modell: RS2H63-30LD-M9BW (φ63 hål, 30 mm slaglängd, hartsvals, dubbelverkande, med M9BW magnetomkopplare)

    • Högsäkerhetslåsningsmodell: RS2H80-40TM-XC102 (φ80 hål, 40 mm slaglängd, kolstålrulle, enkelverkande, med anti-rebound låsmekanism)

3. Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

  3.1 Grundläggande specifikationer

     • Driftläge: Dubbelverkande, fjäderbelastad dubbelverkande, fjäderförlängning enkelverkande

     • Arbetstrycksområde: 0,05~1,0 MPa; Bevistryck: 1,5 MPa

     • Omgivningstemperatur: -10℃~60℃ (isfri miljö)

     • Buffertsystem: Standard inbyggd justerbar hydraulisk buffert + dubbeländ gummibuffert

     • Smörjläge: Oljefri drift

     • Installationsmetod: Standardflänsmontering, 4-sidig magnetisk brytarmontering tillgänglig

  3.2 Kombination av standardborrning och slag

  3.3 Teoretisk stoppkraft (Enhet: kN @0,5 MPa, spakutgång)

  3.4 Produktviktsjämförelse (Enhet: kg @ Standard Stroke)

4. Riktlinjer för kärnkonfiguration och urval

 4.1 Val av valsmaterial

     • Hartsrulle (L): Lågt ljud och anti-repor på pallytor. Idealisk för lätta/medelstora belastningar (50–200 kg) och höghastighetsdrift (≤0,5m/s), skyddar arbetsstycken samtidigt som stabil stopp säkerställs.

     • Kolstålvals (M): Ultrahög slitstyrka och stark slagtålighet. Lämplig för tunga belastningar (200–500 kg), högfrekvent cykling (≥1000 gånger/dag) och tuffa industriella arbetsförhållanden med lång livslängd.

  4.2 Val av driftläge

     • Dubbelverkande (D): Dubbelriktad styrbar fastspänning och frigöring med maximal stoppkraft. Optimerad för tung belastning och högfrekventa start-stopp-arbetsförhållanden.

     • Fjäderbelastad dubbelverkande (B): Automatisk utlösning vid strömavbrott, prioritering av utrustning och personalsäkerhet. Perfekt för farliga stationer och avstängningsskyddsscenarier.

     • Enkelverkande (T): Fjäderförlängning, indragningsläge för luftkompression. Energibesparande och kostnadseffektiv, tillämplig för scenarier med låg belastning och lågfrekvent stopp.

  4.3 Extra kraftiga funktionstillbehör

     • Låsmekanism (-XC102): Automatisk låsning efter stopp för att förhindra att arbetsstycket studsar och förskjuts, lämplig för höghastighetsstationer för lätt belastning och anti-växling.

     • Manuell upplåsningsfunktion: Släpp spaken manuellt vid strömavbrott eller utrustningsfel, vilket säkerställer säkert och bekvämt underhåll på plats.

     • Spakdetekteringsbrytare: Upptäcker spakförlängning och återställningsstatus, stöder PLC-länkagekontroll och automatisk förregling för intelligenta produktionslinjer.

5. Typiska tillämpningsscenarier

     • Kraftiga palltransportörer: Specialiserad för stopp, överföringspositionering och antiväxling av 200–500 kg tunga verktygsplattor inom fordons-, hushållsmaskiner och logistikindustrin, vilket ger stabil prestanda för begränsning av tung last.

     • Svets- och verktygsmaskiner för tunga stationer: Tillämpas på fastspänning av svetsfixturer, begränsning av lastning/avlastning av verktygsmaskiner och tung formplacering. Buffertstrukturen motstår stark stöt och förhindrar erosion av svetsslagg.

     • Automatiserade lager- och överföringssystem: Används för stereoskopisk stopp av lagerpall, AGV-dockningspositionering och kraftig vändmekanismbegränsning, med stabil rörelse och tillförlitlig signalåterkoppling.

     • Höghastighetståg för tunga transportband: Lämplig för att stoppa höghastighets (≤0,8m/s) tunga arbetsstycken på rullar och bandtransportörer. Den justerbara hydrauliska bufferten säkerställer en smidig och slagfri stoppprocess.

6. 3-stegs snabbvalsguide

     1. Val av hålstorlek: Välj hål efter arbetsstyckets vikt och transporthastighet. Följ säkerhetsstandarden: teoretisk stoppkraft ≥ faktisk belastning × 2. φ50 för last under 200 kg, φ63 för 200–350 kg last, φ80 för last över 350 kg.

     2. Val av valsmaterial: Välj hartsvals (L) för scenarier med lätt belastning och hög hastighet; välj kolstålrulle (M) för tunga och högfrekventa cykelscenarier.

     3. Val av funktionell konfiguration: Välj dubbelverkande (D) + kolstålvals för tung belastning och högfrekventa arbetsförhållanden; lägg till låsmekanism (-XC102) för krav mot rebound; anta fjäderbelastad typ (B) för säkerhetsprioriterade stationer.

Sammanfattning av en mening

     SOLH RS2H-seriens uppgraderade kraftiga stoppcylinder har 30 % högre stoppkraft, lättviktskompakt struktur, justerbar hydraulisk buffert och alternativ för dubbla rullar, vilket ger högstabilitet, stötdämpande och underhållsvänliga professionella stopplösningar för 50–500 kg tunga automatiserade transportbandslinjer.
